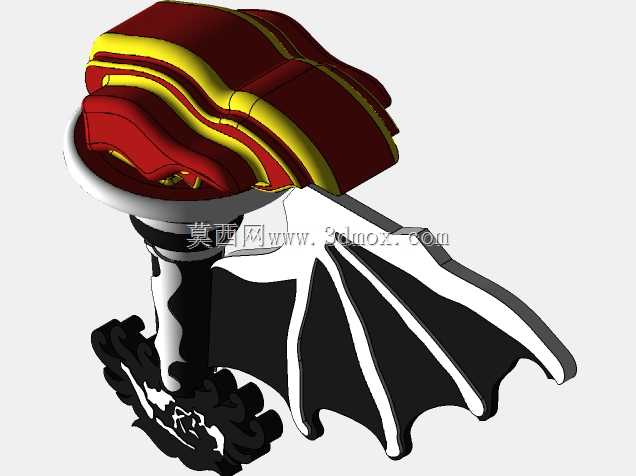

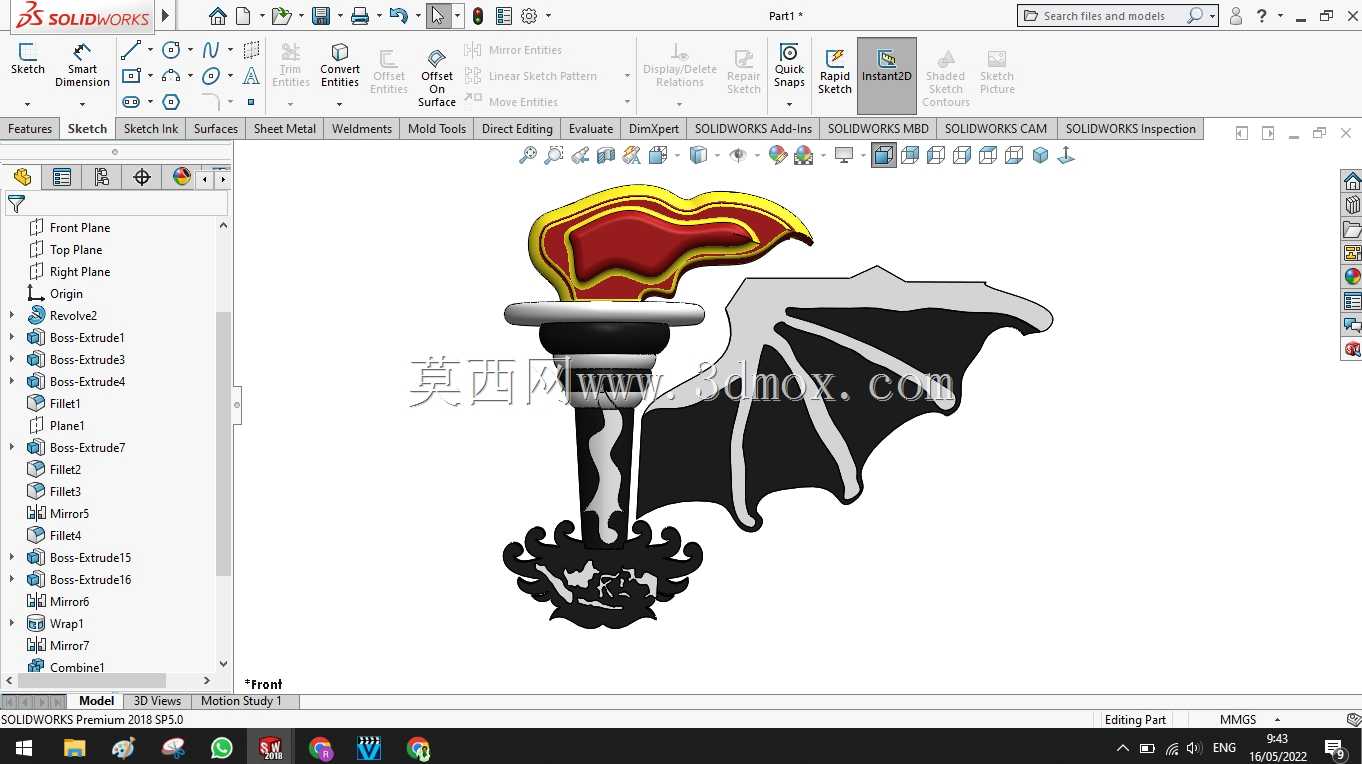

带翼火炬造型创意标识立体结构设计

这款带翼火炬造型的立体标识构件，在实际应用场景中可覆盖品牌视觉落地、主题场景装饰、文创周边衍生等多个领域，既可以作为独立的桌面装饰摆件完成小批量生产，也能等比例放大后作为线下活动、主题场馆的立体标识装置使用，甚至可以拆分结构嵌入到文创产品的外观设计中，适配不同的生产加工工艺。从实际用途来看，该构件核心是通过立体结构传递特定的视觉符号属性，区别于平面印刷标识，三维结构能在不同光照角度下呈现更丰富的光影层次，在实体空间中具备更强的视觉冲击力，适合需要强化记忆点的品牌展示、主题场景布置需求。

从功能特性层面拆解，整个构件分为火炬主体、火焰造型、侧翼装饰、底座配重四个功能模块，各模块之间通过定位止口完成装配对接，不需要额外的粘接辅助就能实现预固定，后续可根据加工材质选择超声波焊接、卡扣连接或者胶接等不同的固定方式。火焰部分采用分层曲面设计，边缘做了0.3mm的圆角过渡，避免锐边在后续喷涂、电镀等表面处理工序中出现积漆、镀层不均的问题，同时曲面的起伏高度控制在8mm以内，既保证了火焰的灵动视觉效果，又不会因为凸起过高导致运输过程中出现磕碰断裂。火炬握柄部分做了仿熔岩流动的肌理凹槽，凹槽深度统一为1.2mm，这个尺寸既能够让肌理在视觉上清晰可辨，又不会因为凹槽过深导致注塑或者3D打印过程中出现填充不实、脱模困难的问题，握柄的圆柱段直径设置为18mm，符合常规手持摆件的握持尺寸边界，如果是放大作为户外装置使用，可按等比例缩放调整直径参数，保证结构强度的同时适配安装空间。

侧翼的蝙蝠翼造型采用了薄壳结构设计，翼面厚度从根部的3mm逐步过渡到翼尖的1mm，翼骨位置做了加强筋凸起，筋条宽度2mm，高度与翼面厚度保持一致，既还原了翼膜的轻薄视觉效果，又能保证翼面在受到侧向外力时不会出现过度形变，翼面与火炬主体的连接位置设置了2mm的嵌入深度，连接面做了网格状的防滑纹理，能够提升胶接或者焊接时的连接强度，避免侧翼在长期使用过程中出现脱落问题。底座部分采用了对称的云纹造型，底部设置了直径40mm的平整安装面，安装面上预留了两个M3的螺丝孔位，孔位间距25mm，既可以直接放置在平面上作为摆件使用，也可以通过螺丝固定在墙面、展架等不同的安装基体上，底座的整体重量占整个构件的42%，能够保证整个造型的重心落在底座中心范围内，放置时不会出现倾倒问题。

在设计思路上，整个造型优先考虑了不同加工工艺的适配性，所有曲面的拔模斜度统一设置为1.5度，不存在倒扣结构，如果采用注塑工艺生产，只需要简单的两板模就能完成各零件的成型，不需要复杂的抽芯结构，能够有效降低模具开发成本；如果采用3D打印工艺生产，所有悬空位置的倾斜角度都大于45度，打印时不需要添加额外的支撑结构，能够减少后期支撑去除的工作量，同时降低打印材料的损耗。各零件的壁厚都保持均匀，最大壁厚差不超过1mm，能够避免注塑过程中出现缩痕、气泡等成型缺陷，也能保证3D打印过程中各位置的冷却速度一致，减少零件的形变概率。

从外形尺寸与安装边界来看，整个构件的总高度为120mm，最大宽度为95mm，最大厚度为22mm，整体外轮廓没有超出120*100*25mm的矩形边界，在作为桌面摆件使用时，不会占用过多的桌面空间；如果需要放大作为户外标识使用，可按照1:5、1:10等比例缩放，缩放过程中所有的壁厚、加强筋、安装孔位都可以按比例同步调整，安装面的孔位可以根据实际安装基体的需求调整位置和尺寸，适配不同的安装场景。整个造型的所有棱边都做了R0.2以上的圆角处理，不存在尖锐的边角，在日常使用过程中不会出现划伤风险，符合装饰类构件的安全使用要求。
