嵌入式RIF开关安装固定座结构设计

在工业仪器仪表、控制柜面板、小型机电设备的操控区域布局中，开关类元件的安装固定结构往往是容易被忽略但直接影响设备装配效率与长期使用稳定性的细节，这款RIF开关安装板正是针对嵌入式安装场景下的开关固定需求设计的专用结构件。从实际应用场景来看，这类安装板多用于工业现场的控制箱面板、小型检测设备的操作面、集成式阀组的控制模块区域，用来承载RIF系列开关元件，实现开关与设备面板之间的可靠连接，同时兼顾安装后的外观平整度与防护衔接需求。

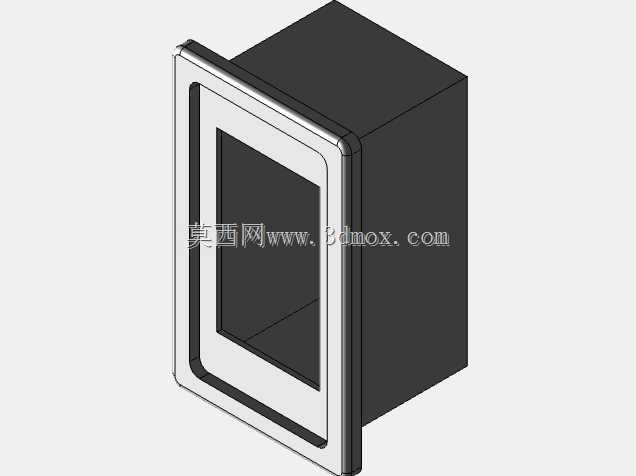

从结构功能特性来看，这款安装板采用框式嵌套结构，主体分为外框定位边与内框容纳腔两个核心部分，外框边缘设计有贴合面板的止口结构，安装时可以直接卡入面板预先开设的安装孔位，止口的台阶面能够与面板表面完全贴合，避免安装后出现前后窜动，同时可以遮挡面板开孔的加工毛边，提升装配后的外观一致性。内框的尺寸与RIF开关的本体外形完全匹配，内壁预留了开关本体的装配间隙，同时设计有对应的卡扣定位槽，开关装入后可以通过卡扣或者侧边的紧固件实现锁紧，不需要额外增加复杂的固定支架，减少装配环节的零件数量。

设计思路上，这款安装板充分考虑了嵌入式安装的实际装配痛点，常规的开关安装如果直接在面板开孔固定，往往会出现开关与面板之间缝隙不均、长期使用后开关松动移位、面板开孔精度要求过高导致加工难度大的问题，这款安装板相当于在开关与面板之间增加了一个过渡适配结构，将开关的定位精度转移到安装板本身的加工精度上，面板只需要按照安装板的外框尺寸开设粗定位孔即可，大幅降低面板的加工精度要求，同时安装板的外框止口可以覆盖开孔的误差范围，即使开孔存在小幅的尺寸偏差或者边缘不平整，也能被外框完全遮挡，不会影响最终的装配外观。

从安装边界与尺寸配合来看，安装板的外框轮廓尺寸适配常规的仪表面板安装开孔规格，厚度方向的尺寸经过优化，装入面板后外框表面与面板表面基本齐平，不会出现突出或者凹陷过多的情况，避免积灰或者影响操作。内框的容纳深度与RIF开关的本体插入深度匹配，开关装入后尾部的接线端不会与面板后方的其他元件发生干涉，同时预留了接线操作的空间，方便现场接线与后期维护更换。安装板的侧边没有多余的突出结构，多个同类型安装板并排布置时，可以紧密排布，节省面板的安装空间，适合在集成度较高的控制模块上使用。

在实际使用过程中，这类安装板还可以根据使用场景的需求选择不同的材质，常规工业场景下采用工程塑料注塑成型即可满足绝缘与结构强度需求，如果是在高温或者有腐蚀的工况下，也可以采用金属板材冲压成型，结构本身不需要做大幅修改，只需要调整对应的材质厚度与卡扣强度即可。安装板的框体边缘做了圆角过渡处理，没有尖锐的棱角，装配过程中不会划伤操作人员的手部，也不会刮伤开关本体的外壳。另外，框体与开关接触的位置设计有微小的防滑筋，开关装入后可以增加与安装板之间的摩擦力，进一步提升固定的可靠性，即使设备运行过程中存在持续振动，也不会出现开关松动移位的情况。

从装配流程来看，使用这款安装板时，只需要先将安装板从面板前方嵌入预先开好的安装孔，通过侧边的固定片或者卡扣将安装板本身固定在面板上，再将RIF开关从前方推入安装板的内框，听到卡扣卡合的声响后即完成装配，整个过程不需要复杂的工具，单人即可快速完成，相比传统的螺丝固定方式，装配效率提升明显，后期需要更换开关时，只需要按压卡扣即可将开关从前方取出，不需要拆卸面板后方的其他结构，维护便捷性大幅提升。对于结构设计人员来说，这款安装板的结构参数可以直接复用在各类需要布置RIF开关的设备面板设计中，不需要重新设计开关的固定结构，缩短整体的设计周期，同时经过实际验证的固定结构也可以减少后期试生产过程中出现的装配问题，降低设计迭代的成本。
