工业用卧式泥浆输送泵结构设计

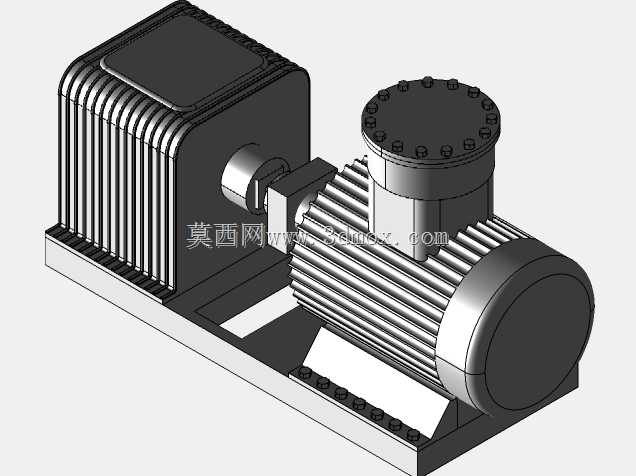

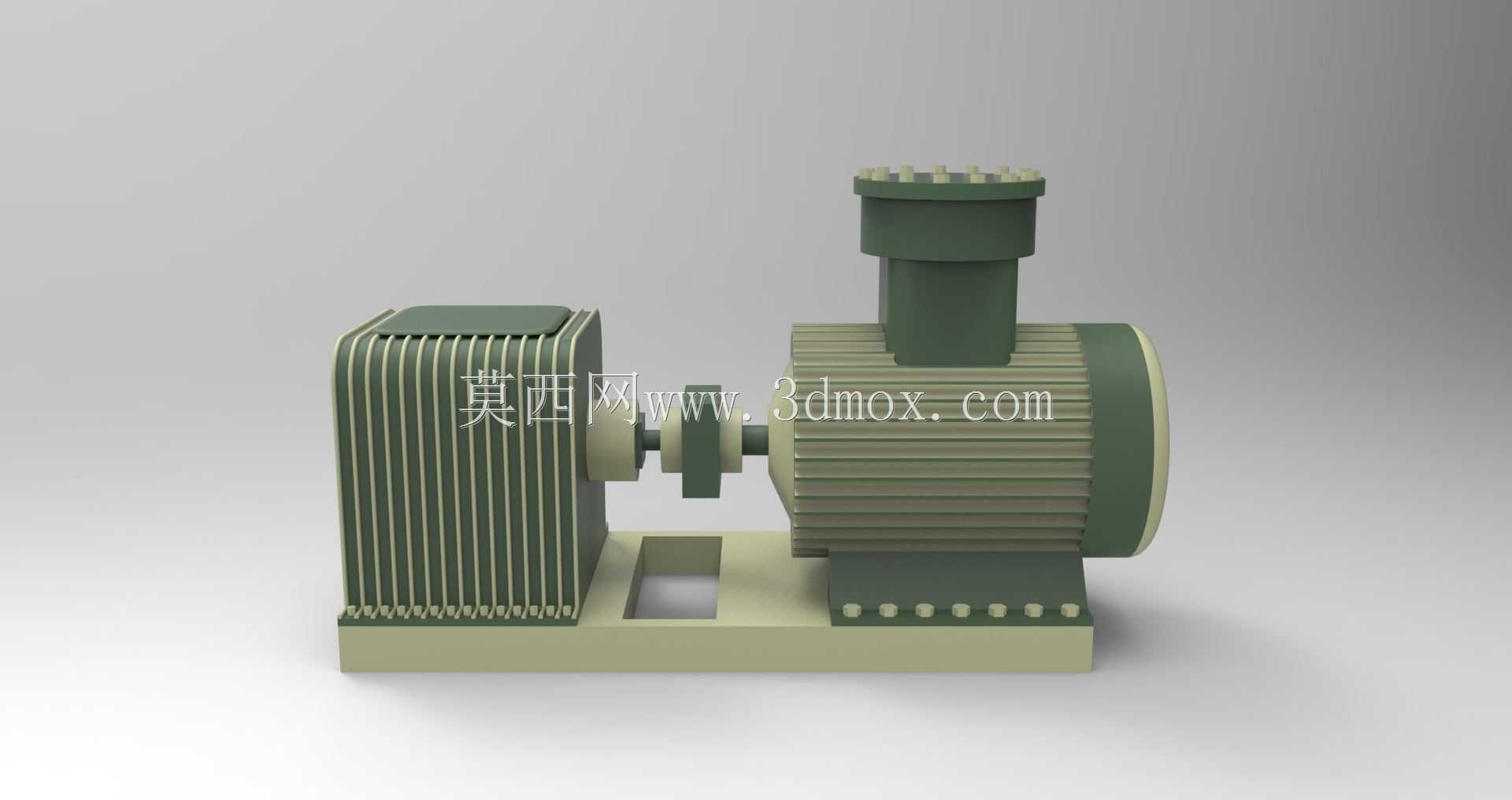

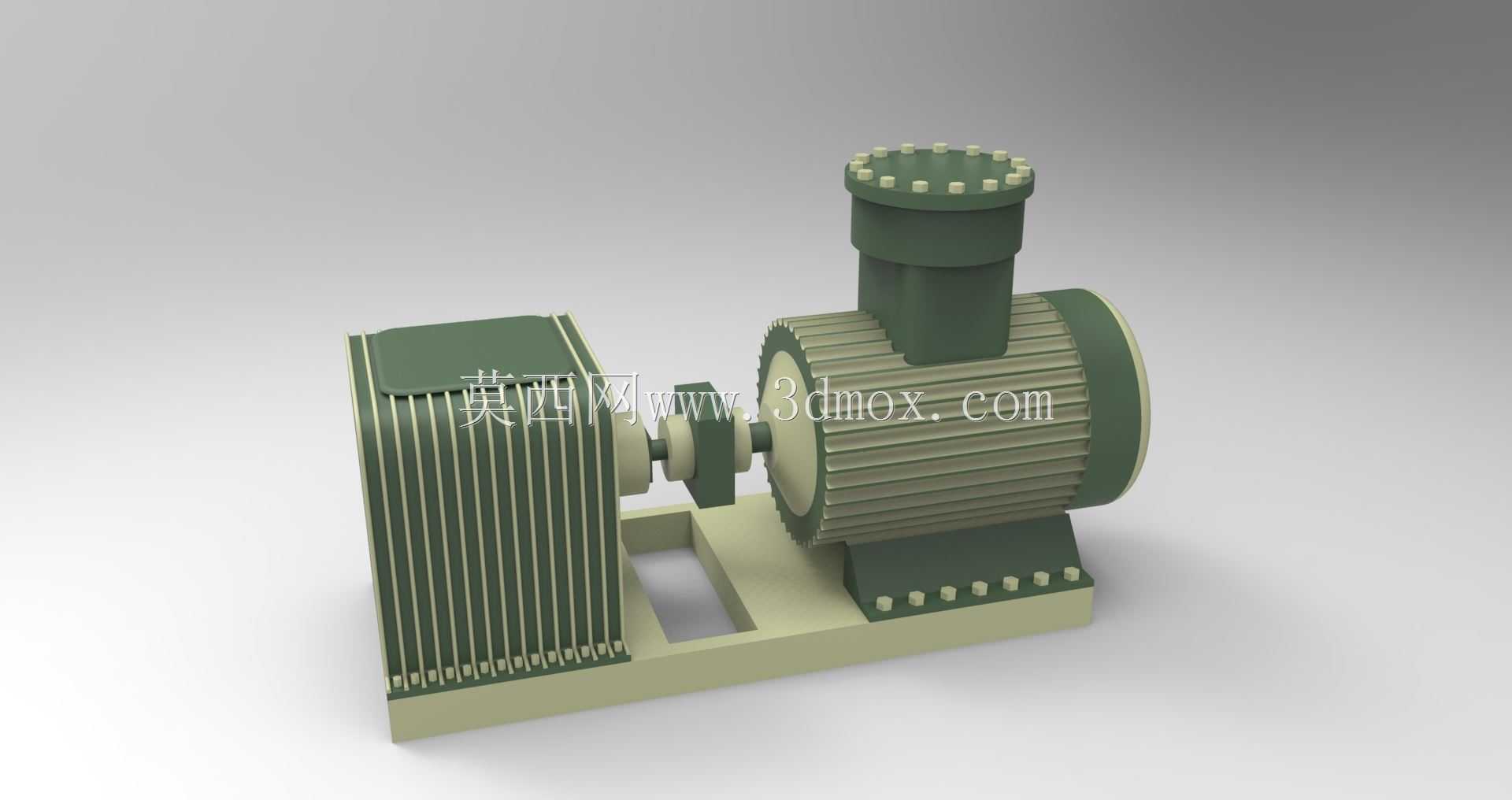

　　在矿山尾矿输送、建筑桩基施工泥浆循环、污水处理厂污泥转运、河道清淤物料输送这类高粘度、含固体颗粒介质的输送场景中，常规清水泵极易出现叶轮磨损卡滞、流道堵塞、密封泄漏过快的问题，泥浆输送泵就是针对这类工况开发的专用流体输送设备。这套卧式结构的泥浆输送泵，采用动力端与泵体端同轴直联的布局，配套的异步电机通过联轴器直接驱动泵轴运转，省去了皮带传动、齿轮减速带来的额外传动损耗，也缩小了整机的占地空间，更适合在施工场地狭小、设备布置紧凑的作业面安装使用。

　　从结构设计逻辑来看，泵体顶部设置了大口径的垂直出料接口，这种上出式的结构设计，一方面可以在泵停机时减少泵腔内介质的沉积残留，避免下次启动时因固体颗粒沉降卡阻叶轮，另一方面垂直向上的出料方向也方便对接现场的输送管路，减少管路弯头带来的沿程阻力损失。泵体与电机共同安装在一体化的铸造底座上，底座预留了电机安装位置的调节余量，装配时可以通过调整电机的轴向位置来控制联轴器的同轴度误差，避免运转过程中出现轴系振动过大、轴承过早磨损的问题；底座上开设的镂空减重槽，在保证整体结构刚性的前提下降低了整机自重，也方便现场吊装转运时穿设吊具。

　　整机的外形长度为2058毫米，高度为1190毫米，安装时需要在底座周边预留至少300毫米的操作空间，用于日常的密封件更换、轴承润滑保养、联轴器对中调整等维护作业；设备基础需要做硬化处理，预留对应的地脚螺栓安装孔，避免泵组长时间运转时出现基础沉降导致的轴系偏移。动力端的电机外壳采用了散热筋结构，沿电机轴向均匀布置的散热筋可以增大壳体与空气的接触面积，配合电机尾部自带的散热风扇，能够在连续重载运转时将电机温升控制在合理区间，避免因过热导致的绕组绝缘老化。泵体的过流部件做了加厚设计，针对泥浆介质中固体颗粒的冲刷磨损，流道内壁做了圆弧过渡处理，减少介质在流道内的湍流和局部冲蚀，延长过流部件的更换周期。

　　联轴器位置设置了可拆分的防护罩结构，既可以避免运转过程中杂物卷入联轴器，也方便日常巡检时观察联轴器的运转状态、检查弹性块的磨损情况。在实际选型应用中，这类卧式泥浆输送泵可以根据输送介质的浓度、固体颗粒粒径、输送距离和扬程需求，匹配不同功率的动力电机，也可以调整泵体叶轮的参数来适配不同的工况流量要求。相较于立式泥浆泵，卧式结构的维护便利性更好，不需要将泵体从液池中吊出就可以完成大部分的日常保养作业，更适合固定安装的连续作业工况；而相较于其他类型的容积式输送泵，这种离心式结构的泥浆输送泵对介质中的大粒径杂物适应性更强，不容易出现卡泵故障，输送流量也更加平稳，不会出现管路内的介质脉动问题。在三维建模过程中，这套模型完整还原了泵组各部件的装配关系，包括电机与底座的连接定位、联轴器的配合间隙、泵体进出口的法兰连接尺寸、散热筋的结构细节，能够直接用于设备布置的碰撞检查、安装施工的技术交底、以及后续的结构改型设计参考，建模时对各部件的安装边界做了准确的还原，能够直观呈现设备安装后所需的空间尺寸，避免现场布置时出现管路干涉、操作空间不足的问题。
