工业气动警示发声气喇叭结构设计

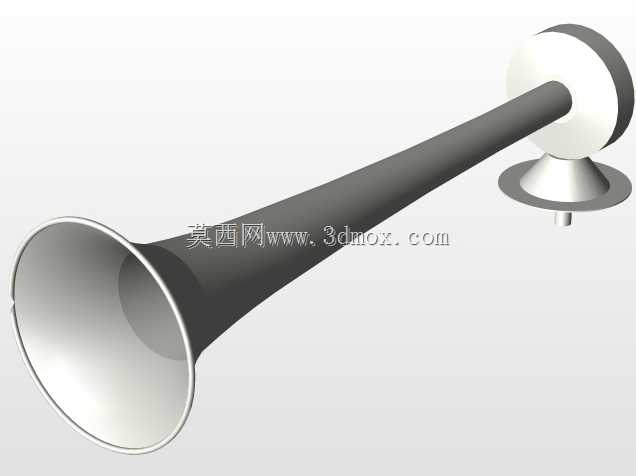

　　这类气喇叭多应用在重型工程车辆、船舶甲板作业区域、厂区大型物料转运设备的警示场景中，依靠压缩空气驱动发声，相比电喇叭具备声压级高、传播距离远、在高噪声工业环境下辨识度更强的特性，适合在视线受阻、作业半径大的工况下传递警示信号，提醒周边作业人员及时避让设备动作。从结构设计逻辑来看，整体采用渐扩式号筒结构，号筒内壁做光滑流线过渡，没有突变的截面折角，目的是降低气流在号筒内部的湍流损耗，让振膜产生的声波能够顺着号筒的扩张角度逐步向外辐射，提升轴向的声传播效率，号筒的扩张比经过匹配计算，能够让发声频段集中在人耳敏感度较高的中低频区间，避免高频尖锐声响带来的听觉不适，同时保证远距离的穿透性。

　　安装基座部分设计有带定位凸台的法兰结构，基座下方预留了标准气源接口的安装空间，法兰盘上的安装孔位按照通用工业安装间距设置，能够适配多数工程设备的预留安装位，不需要额外做转接支架改造，降低现场安装的适配成本。振膜腔体位于号筒与安装基座的连接位置，腔体内部做了密封止口设计，保证压缩空气进入腔体后不会出现侧向泄漏，所有气流压力全部作用在振膜上，提升气源能量的利用效率，避免气压损耗导致的声压下降。号筒的壁厚根据不同位置的受力情况做差异化设计，靠近振膜的号筒根部壁厚稍大，能够承受气流冲击带来的振动，避免长期振动出现结构疲劳开裂，号筒出口位置壁厚适当减薄，在保证结构刚度的前提下控制整体重量，降低安装基座的承重负荷。

　　从安装边界来看，整体安装后号筒的轴向延伸长度需要在选型时提前核算，避免设备转向或者部件动作时号筒与周边结构发生碰撞，安装时需要保证号筒的出声方向朝向需要警示的作业区域，同时避开设备自身的结构遮挡，防止声波被阻挡降低警示效果。气源连接端需要匹配设备自带的压缩空气管路压力，常规工况下适配工业常见的0.4-0.8MPa压缩空气气源，不需要额外配置增压装置，直接接入设备现有气路即可使用。在结构建模过程中，号筒的渐扩曲面采用连续曲率放样生成，保证曲面的光顺度，避免出现局部曲面凹陷导致的气流涡旋，振膜腔体的配合面预留了密封件的安装槽位，能够适配标准规格的橡胶密封垫，保证长期使用下的密封可靠性。

　　安装法兰的背面设计有减震垫安装位，安装时可以加装橡胶减震垫，隔绝设备自身运行振动传递到气喇叭上，避免振动导致的紧固件松动，同时减少振动对振膜发声稳定性的影响。这类气喇叭不适合在密闭室内空间使用，过高的声压会对室内作业人员的听觉造成损伤，主要面向开放或者半开放的工业作业场景，在设计选型时需要根据作业区域的范围选择对应号筒长度的型号，号筒长度越长，声波的传播距离越远，适合大跨度的作业厂区使用，短号筒版本则适合作业半径相对较小的设备使用，整体结构没有复杂的传动部件，后期维护只需要定期检查气源接口的密封性以及振膜的磨损情况即可，维护成本较低。建模过程中所有配合面的公差按照通用机械零部件的配合标准设置，安装孔位的位置度公差满足现场安装的互换性要求，不需要针对单个产品做适配调整，能够直接替换同规格的传统气喇叭产品。
