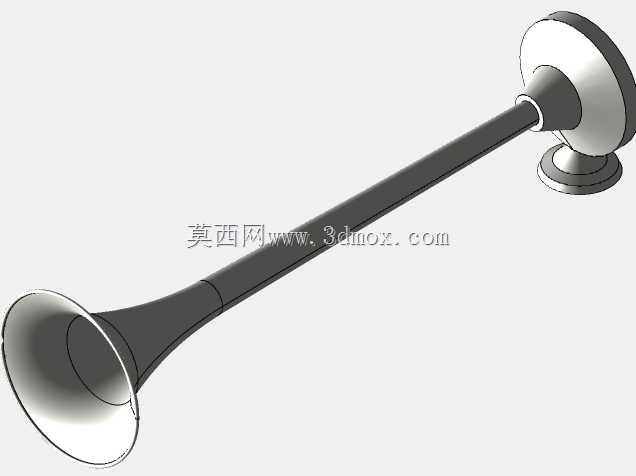

长管气驱式气动喇叭发声装置结构

　　这款长管结构的气动发声装置，核心依靠压缩空气驱动实现声响输出，在工程车辆、船舶甲板作业区、厂区固定警示点位都有广泛适配场景，区别于电驱喇叭的电路依赖特性，纯气动的结构逻辑让它在高湿、强电磁干扰、无稳定供电的野外作业场景下，依然能保持稳定的警示效能。从结构设计逻辑来看，整体采用三段式拼接构型，底部为带法兰边的安装基座，基座内部集成气流导入腔与谐振腔衔接结构，安装面预留的沉孔可直接适配M6规格的标准紧固件，安装时需保证基座与安装面的平行度误差不超过0.2mm，避免长期气流冲击下出现连接松动、共振异响的问题。

　　中间段为等径直长导气管，管壁厚度设计为1.2mm，既保证了气流传输过程中的压力损失控制在合理区间，也能避免管壁过薄在高频气流冲击下产生额外的谐振杂声，导气管两端采用插接加密封胶圈的连接方式，既方便生产阶段的装配定位，也便于后期维护时拆解清理管内积存的灰尘、水汽杂质。发声端采用渐扩式喇叭口结构，锥面扩张角度经过反复谐振调校，能够让气流激发的振动声波沿着锥面均匀扩散，水平方向的声压覆盖范围可达到120度扇区，垂直方向的声束发散角控制在30度以内，既保证了警示范围内的声压强度达标，也减少了无效的声能损耗。

　　装置末端的谐振膜片安装座采用可拆卸压盖结构，膜片选用耐老化的丁腈橡胶复合金属薄片材质，正常工况下的使用寿命可达到5000次以上的连续触发，压盖的压紧力矩设置为8N·m，力矩过大容易导致膜片形变无法正常振动发声，力矩过小则会出现气流泄漏、声压不足的问题。从安装边界来看，整体长度方向的尺寸需要在选型时提前预留至少20mm的安装操作空间，尤其是导气管与喇叭口的衔接位置，不能与周边的管线、结构件发生干涉，否则会影响声波的正常扩散，甚至在设备运行振动时出现磕碰损伤。

　　气流接口设置在安装基座的侧下方，适配标准的8mm气动快插接头，接入的压缩空气压力需要稳定在0.4-0.6MPa区间，压力过低会导致发声响度不足，压力过高则容易冲损内部谐振膜片、造成结构密封失效。在实际选型适配时，需要根据应用场景的环境噪声等级调整安装高度，比如厂区内主干道旁的固定安装点位，安装高度建议设置在距离地面2.2-2.5m位置，既避免人员误触，也能让声波绕过常规的设备遮挡实现更好的覆盖效果；如果是工程车辆车载安装，则需要将喇叭口朝向车辆前进方向的斜下方，避免雨水顺着导气管流入基座内部造成气流通道堵塞。结构建模过程中，需要重点关注各段衔接处的圆角过渡处理，尤其是导气管与喇叭口、导气管与基座的连接位置，不能出现直角突变的结构，否则会在气流高速通过时产生额外的湍流噪声，影响最终的发声音质与声压稳定性。另外，安装基座的底部设计有环形密封槽，装配时需要嵌入对应规格的橡胶密封圈，保证安装面的气密性，避免出现气流旁通泄漏的问题，密封圈的压缩量控制在25%-30%为最优区间，既能保证密封效果，也不会因为压缩量过大导致装配后基座出现翘曲变形。
