S型波纹金属通风管路结构设计

在工业通风、除尘、流体输送的现场管路布设场景中，硬管连接往往受限于安装空间的转角偏差、设备运行产生的微幅振动，很容易出现对接错位、应力集中开裂的问题，这类带连续环形波纹的弯曲金属管路，正是为解决这类工程痛点设计的柔性导流构件。从实际使用场景来看，这类管路常应用在风机进出口的软连接段、车间除尘系统的转角导流段、设备通风口的错位对接位置，既可以引导气流按照预设路径流动，又能通过自身波纹结构的形变余量，吸收设备运行时产生的轴向、径向小幅度位移，避免硬连接状态下振动直接传递到管路固定支架，降低支架焊缝疲劳开裂的风险。

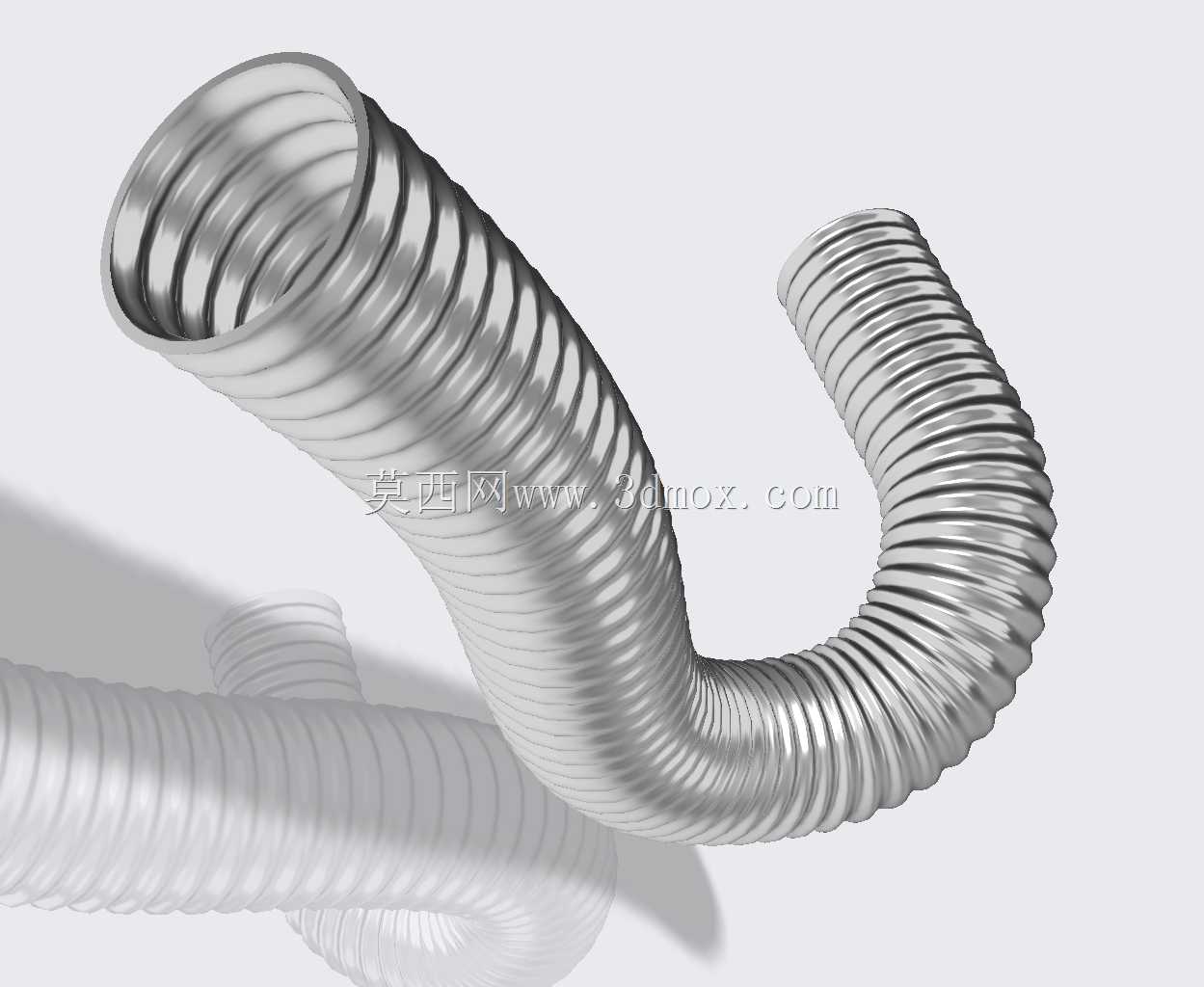

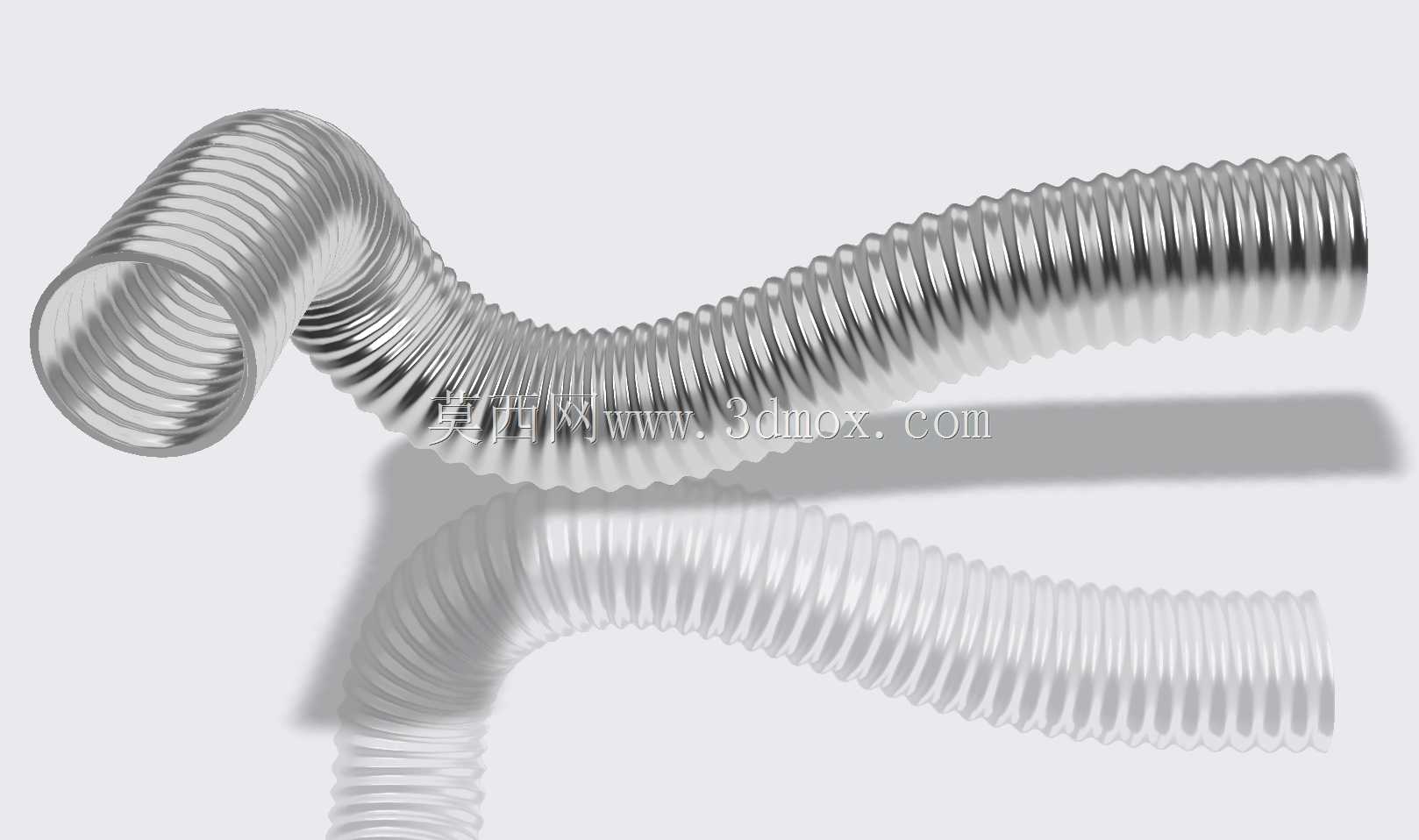

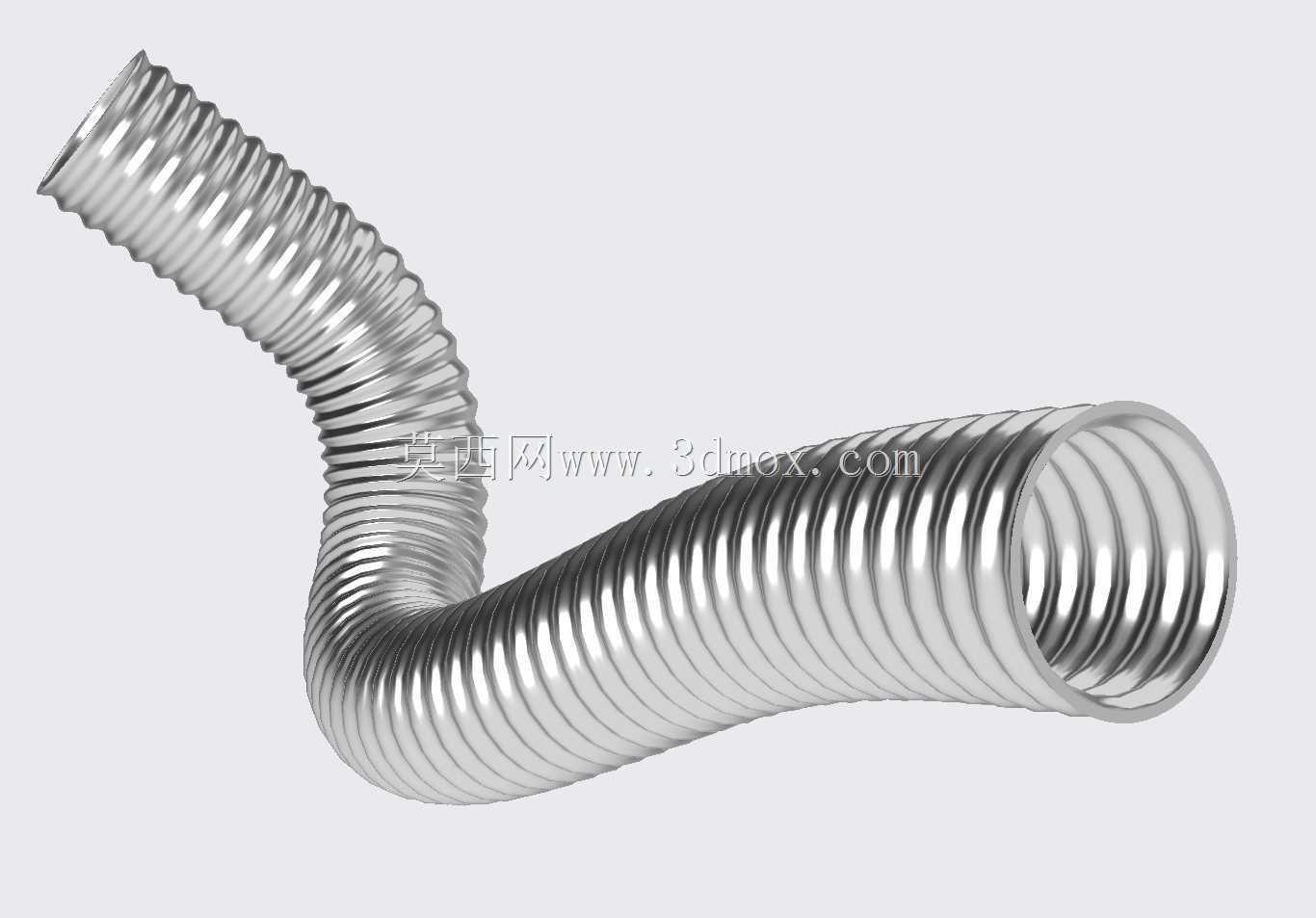

从结构功能特性来看，整段管路采用连续等距的环形波纹结构，每一圈波纹的凸起高度、圆弧过渡半径保持一致，这种结构设计让管路在保持金属材质刚性支撑能力的同时，具备多方向的弯曲形变能力，区别于光滑壁面的硬管，它不需要额外定制弯头就能实现小半径的转向布设，在空间局促的设备内部走管时，可以大幅减少管路接头的使用数量，降低接头位置的漏风、漏液隐患。管路两端为平直的光面接口段，接口段的外径公差控制在机械管路对接的通用公差范围内，可以直接对接标准卡箍、法兰或者快插接头，不需要额外加工转接结构，现场安装时可以根据实际布设需求裁剪合适的长度，适配不同的安装间距。

在设计思路层面，建模时首先确定管路的整体走向曲率，S型的弯曲弧度是按照现场常见的错位对接场景设定的，两段反向弯曲的曲率半径保持一致，避免出现曲率过小的位置导致气流流通阻力陡增；波纹结构的参数设定参考了金属软管的通用设计规范，波纹的节距根据管路通径匹配，节距过密会导致管路弯曲时波纹之间互相干涉，节距过疏则会降低管路的柔性形变能力，建模时通过螺旋扫描加阵列的方式生成连续波纹，每一圈波纹的壁厚保持均匀，避免局部壁厚过薄导致承压能力不足，或者壁厚过厚导致弯曲阻力过大。

关于安装边界与尺寸适配，这类波纹金属管的通径覆盖常规通风管路的常用规格，安装时需要预留的弯曲空间比同规格的硬管弯头更小，因为它的弯曲是连续平滑过渡的，不会像标准90度弯头那样存在直角占用空间；固定支架的布设位置需要避开波纹段，设置在两端的平直接口段，避免夹紧波纹结构导致管路失去形变能力；在布设走向时，要避免管路出现过度弯曲的状态，最小弯曲半径不能小于管路通径的6倍，防止波纹处出现过度拉伸产生裂纹，影响使用寿命。另外在气流输送场景中，这种连续波纹的内壁会对气流产生一定的扰流作用，在输送含尘气流时，要控制管内风速在合理区间，避免粉尘在波纹凹槽处沉积造成管路堵塞，通常在除尘系统应用中，管内风速保持在18-22m/s区间时，气流的携带能力可以避免粉尘沉积，同时不会因为风速过高造成管路内壁磨损过快。

从建模的工程实用性角度，这个模型的结构参数完全贴合实际加工工艺，波纹段的成型工艺参考了液压胀型加旋压的金属软管加工流程，模型中没有出现工艺无法实现的尖角、壁厚突变结构，两端的平直段长度满足卡箍安装的最小夹持长度要求，不管是用来做管路系统的装配干涉检查，还是用来做通风系统的流场仿真前置模型，都可以直接导入装配环境使用，不需要额外做结构修复。在设备配套选型时，这类波纹金属管的柔性连接特性，可以抵消设备安装时的位置误差，比如风机安装时的基础水平度偏差、通风柜对接时的管口错位，都可以通过这段管路的形变来补偿，不需要反复调整设备安装位置，能有效缩短现场安装的调试周期。
