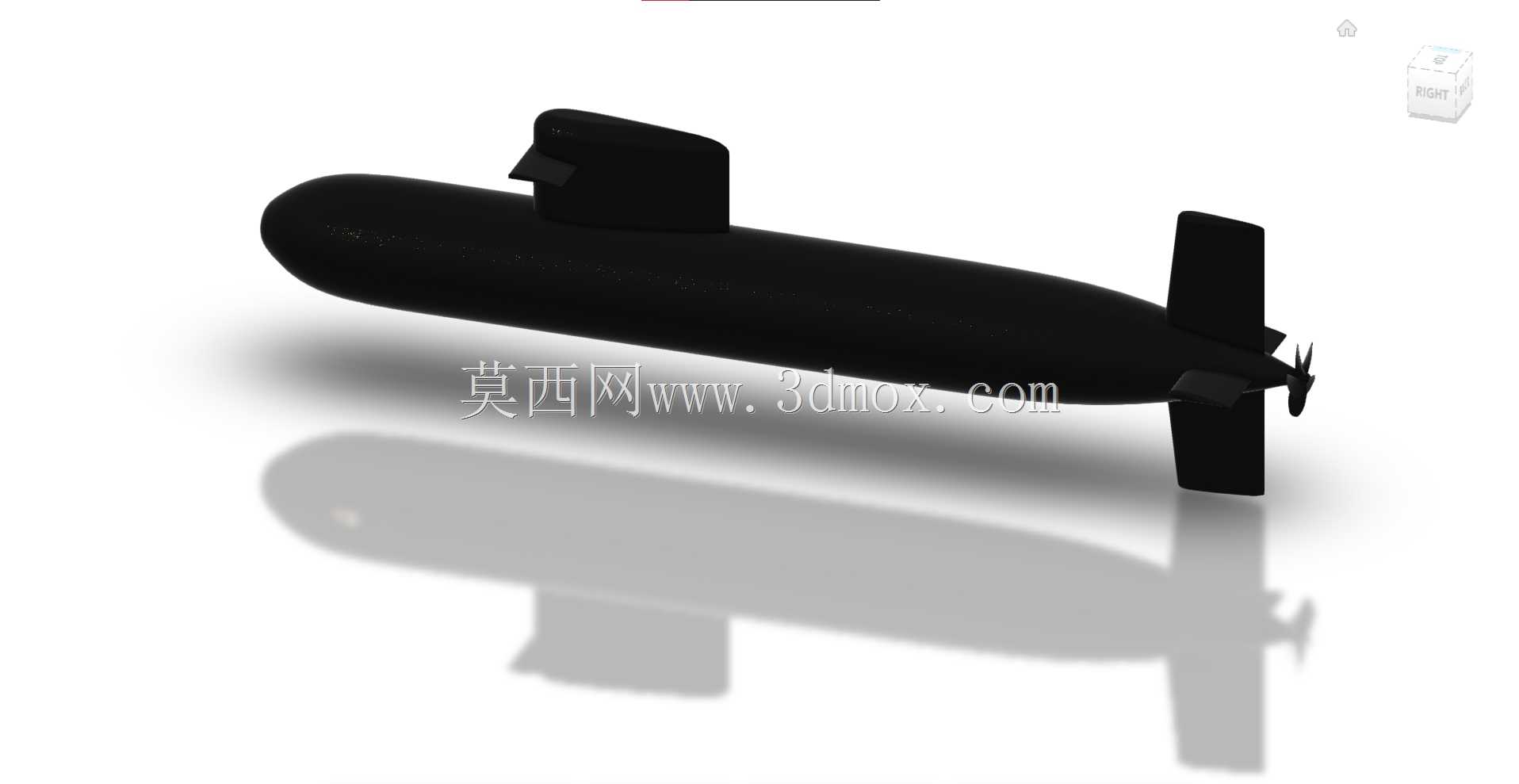

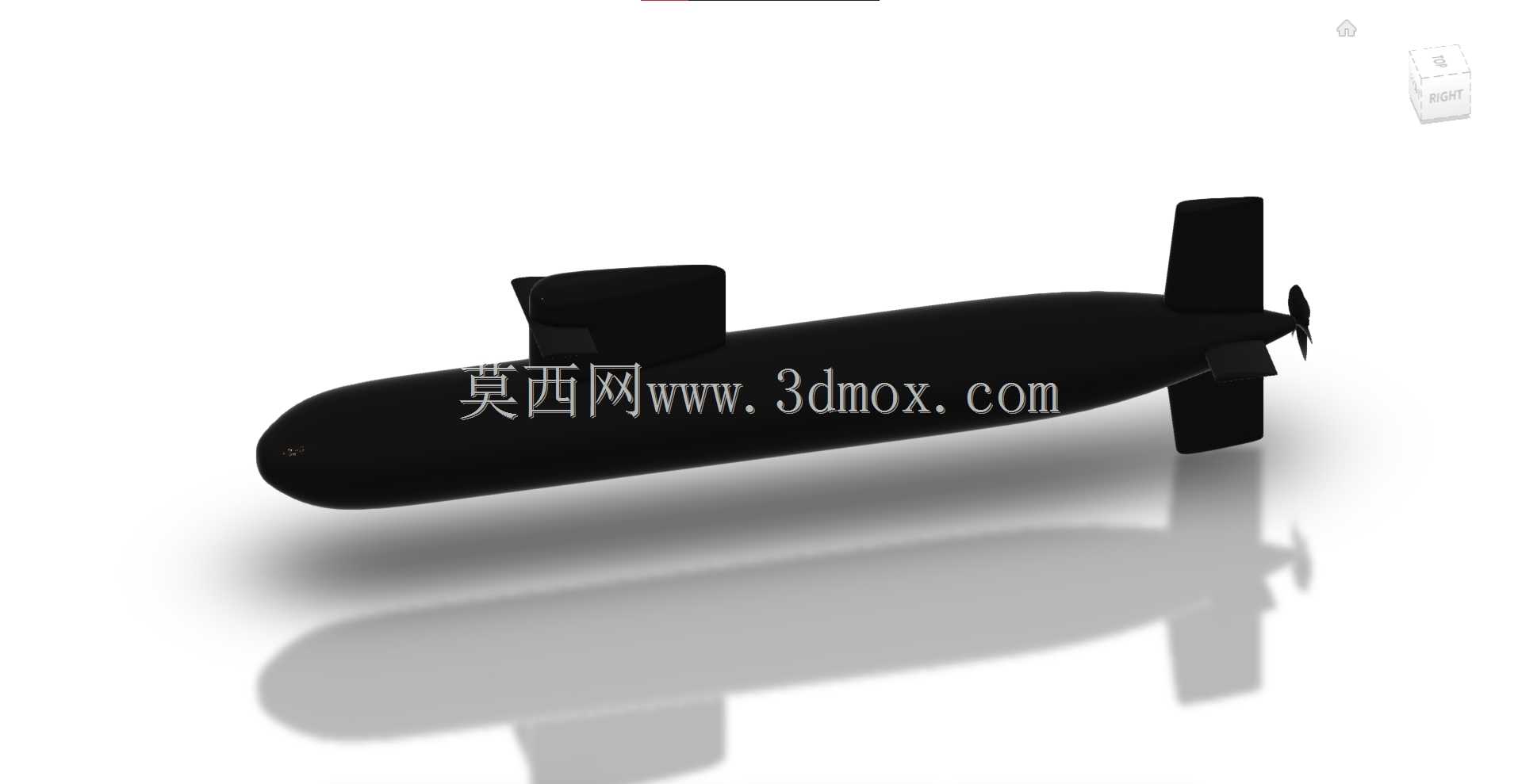

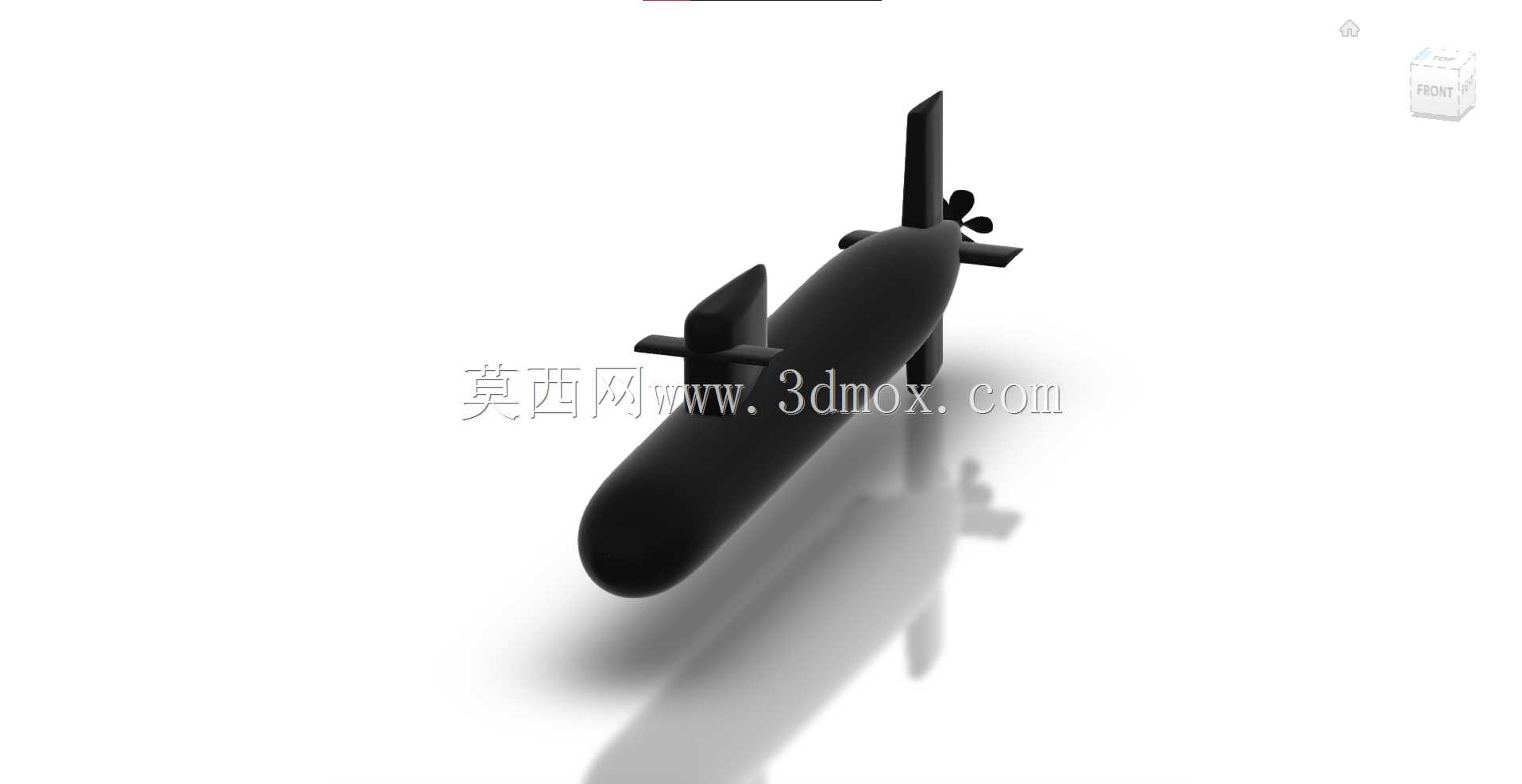

印度海军卡尔瓦里级维拉号潜艇三维造型

　　艇身中段为平行中体设计，圆柱段长度占整艇总长的六成以上，这种布局是常规柴电潜艇的典型设计，平行中体段可以最大化利用内部舱容，依次布置鱼雷舱、指挥舱、柴电动力舱、辅机舱、尾舱等功能舱室，同时平行中体的加工成型难度远低于连续变截面艇体，在分段建造时能大幅降低艇壳板的压型精度要求，减少建造阶段的工装投入。艇体上部的指挥台围壳采用低矮流线型设计，围壳前缘做了圆弧填角处理，后缘带有轻微的后掠角度，这种设计一方面是降低围壳与艇体连接部位的马蹄涡强度，减少航行时的流噪声，另一方面是给围壳内布置的潜望镜、通信天线、通气管装置、应急逃生舱口留出足够的垂直安装空间，围壳的整体高度控制在不超出艇体直径1.2倍的范围，避免过高的围壳带来水下航行时的额外横摇力矩，提升水下低速航行时的姿态稳定性。艇尾部分采用十字型尾操纵面布局，垂直舵与水平舵的翼型均为对称低阻翼型，舵面转轴位置设置在翼面弦长35%处，这个位置是舵面水动压力中心的近似位置，能大幅降低舵机的输出扭矩需求，减少舵机功率冗余；尾端的七叶大侧斜螺旋桨是该型艇降噪设计的核心部件，大侧斜设计能让桨叶进入伴流场的过程更平缓，避免桨叶同时切割不均匀伴流产生的离散谱噪声，七叶构型相比传统五叶桨，在相同推力下能降低桨叶转速，进一步减少空泡发生的概率，适配常规潜艇20节以内的最高水下航速需求。从安装边界与尺寸适配的角度看，该型艇的三维建模严格遵循实艇的尺寸比例约束，艇体最大直径与总长的比例控制在1:8.2左右，这个比例是常规柴电潜艇兼顾航速与舱容的最优区间，既不会因为艇体过粗导致湿表面积过大增加摩擦阻力，也不会因为艇体过细压缩内部舱室的布置空间。外部附体的安装位置也完全贴合工程实际：艏水平舵采用围壳舵布局，布置在指挥台围壳前部两侧，相比艏舵布局，围壳舵不需要在艏部耐压壳体上开舵轴贯穿孔，能减少耐压壳体的开孔数量，提升壳体结构强度，同时围壳舵在水下高速航行时的舵效更稳定，也不会干扰艏部声呐的工作流场。从水下作战平台的工程设计逻辑来看，这款常规动力潜艇的三维造型还原，核心围绕水下流体性能、舱室布局边界、外部附体适配三个核心维度展开，完全贴合该型艇作为近中海域常规作战平台的实际应用场景。首先说外形设计的工程考量，整艇采用拉长水滴型回转体艇型，艏部为椭球形钝头设计，这种构型并非单纯追求视觉流畅，而是平衡水下高速航行时的摩擦阻力与艏部声呐基阵的安装空间——钝头构型能给艏部圆柱形主被动声呐阵列留出足够的安装基座平面，避免尖锐艏型带来的声呐阵面曲面适配难题，同时能优化水下垂直面机动时的艏部流场，减少附体涡流带来的航行噪声。

　　尾操纵面的展长严格控制在不超出艇体最大直径的范围，避免潜艇靠泊码头时尾舵与岸壁、拖带装置发生碰撞，提升码头停靠时的设备安全性。从实际用途的维度拆解，这类常规潜艇的核心任务是近海反潜、反舰作战、隐蔽布雷、特种兵力投送，所以三维建模过程中也还原了艇体外部的细节特征：艏部的鱼雷发射管盖板轮廓、艇体表面的排水孔阵列、通气管装置的外部整流罩、尾端的拖曳声呐收放口位置，这些细节并非装饰性结构，每一处都对应实际的作战功能——排水孔的排布密度直接影响潜艇下潜上浮时的注水排水速度，通气管整流罩的外形决定了通气管状态航行时的进气效率与雷达反射截面积，拖曳声呐口的位置则要避开螺旋桨的尾流区域，保证声呐拖曳阵的工作环境稳定。

　　在建模的结构逻辑上，整个模型区分了非耐压壳体与耐压壳体的层次关系，外部的流水孔、围栏、扶手等附属结构都做了独立的特征建模，没有采用贴图替代，方便后续做结构干涉检查、舱室布局仿真、水下流场模拟等工程应用。对于结构设计从业者来说，这类潜艇模型的参考价值在于，它完整呈现了水下航行器外形设计中“性能优先、布局适配、工艺可行”三个核心原则的平衡方式，没有为了视觉效果牺牲工程合理性，每一处曲面的曲率变化、每一个附体的位置选择，都能对应到实际的水动力计算结果与结构强度要求，比如指挥台围壳与艇体连接的填角曲率，是经过多轮回流水洞试验优化的结果，既能降低流噪声，又不会因为填角过大增加额外的湿表面积；螺旋桨的侧斜角度、叶数选择，也是匹配该艇的动力输出功率、巡航航速区间、噪声控制指标综合确定的，不存在脱离工程实际的夸张设计。

　　对于三维建模从业者来说，这个模型的建模思路也有很强的参考性：整艇采用曲面建模与实体建模结合的方式，艇身主曲面通过多截面放样生成，保证曲面的G2连续性，避免曲面出现褶皱影响水动力仿真的精度；外部附体采用独立建模后布尔合并的方式，方便后续修改单个部件的参数，不需要重构整个艇体曲面；对称结构采用镜像建模的方式，保证左右两侧的舵面、围壳舵等部件的尺寸完全一致，避免建模误差带来的重量分布不对称问题，这也是舰船类三维建模中必须遵循的工程准则，因为水下航行器的重量对称性直接影响航行时的姿态控制精度，哪怕是几公斤的建模重量偏差，在实艇建造阶段都可能需要额外增加压载来配平，带来不必要的重量浪费。
