水下推进用涵道式动力装置结构设计

　　这款涵道式水下动力单元，主要面向小型水下观测机器人、浅海作业爬行器、船体附着检测ROV等场景的动力配套需求，在近岸浅海、内河水库、养殖网箱周边等水域的水下作业场景中，可作为主推进或者姿态调整动力使用，相比裸露螺旋桨的推进结构，涵道外壳能有效避免桨叶缠绕水中的渔网、水草、漂浮线缆等杂物，降低作业过程中动力失效的概率，同时涵道的整流作用可以优化桨叶进出水流场，提升同等功率下的推进效率，减少水流紊流带来的动力损耗。

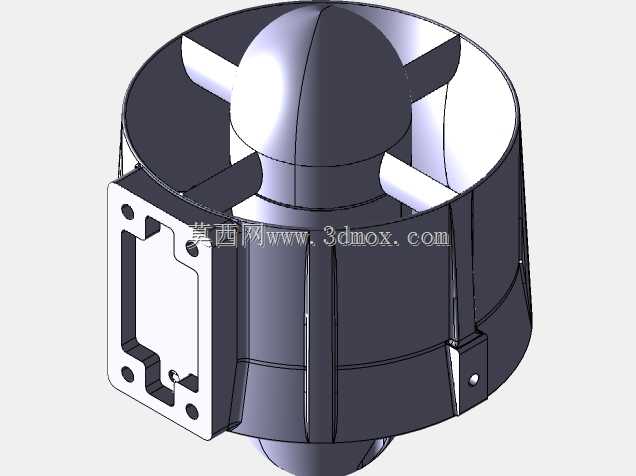

　　从结构设计逻辑来看，整体采用轴对称筒式布局，前端的导流头为椭球形曲面，能够破开迎面来流，降低水流正面冲击带来的阻力，导流头通过四片径向布置的导流筋与涵道内壁连接，既可以固定导流头的位置，也能对经过桨叶的旋转水流进行整流，将部分旋转动能转化为轴向推力，提升动力输出的有效占比。涵道筒体为等直径薄壁结构，内壁与桨叶叶尖保持极小的装配间隙，减少叶尖泄露带来的效率损失，筒体外侧预留的安装法兰面为一体化加工成型，法兰面上的四个安装孔位按照对称矩形分布，适配多数小型水下机器人的标准安装间距，安装面做了平面度处理，能够保证安装后动力单元的轴线与设备行进方向保持平行，避免出现推力偏斜导致的航行姿态偏移。

　　安装法兰的侧面预留了线缆穿接的密封槽位，可配合密封圈实现动力线缆的静密封，满足水下一定深度的水密要求，避免水体渗入电机舱造成电路故障。桨叶采用大侧斜低转速设计，叶型剖面为适配水下工况的翼型，在低转速下即可输出足够推力，同时降低运转过程中的空泡效应，减少水下噪音，避免对水域内的声学探测设备造成干扰，也能降低空泡对桨叶表面的剥蚀损伤，延长部件使用寿命。涵道尾部做了小角度的扩口设计，能够对喷出的水流进行缓速扩压，进一步提升推力转化效率，同时减少尾部水流的紊流区，降低航行阻力。

　　从安装边界来看，整体径向最大尺寸为涵道的外圆直径，轴向尺寸从导流头最前端到涵道尾部端面的长度控制紧凑，不会占用过多的水下设备内部搭载空间，安装法兰的凸台高度经过匹配设计，安装后涵道外壁与设备基体之间留有足够的过水间隙，避免设备本体遮挡进水通道造成进水效率下降。在实际选型适配过程中，该动力单元可根据不同的推力需求匹配对应功率的内置电机，安装接口保持统一，无需修改设备本体的安装结构即可完成动力升级，结构上没有易脱落的零散部件，所有连接位置均采用可靠的机械连接方式，能够承受水下航行过程中的水流冲击与小幅碰撞，适合在复杂的水下作业环境中长期使用。设计过程中充分考虑了水下工况的防腐需求，所有外露结构件均适配防腐材料选型，避免长期在水体中浸泡出现锈蚀失效，导流筋与涵道内壁、导流头的连接位置做了圆角过渡，减少应力集中，提升结构整体的抗冲击强度，即使在水下碰到硬质障碍物也不容易出现断裂损坏。
