水下机器人用小型导管螺旋桨推进装置

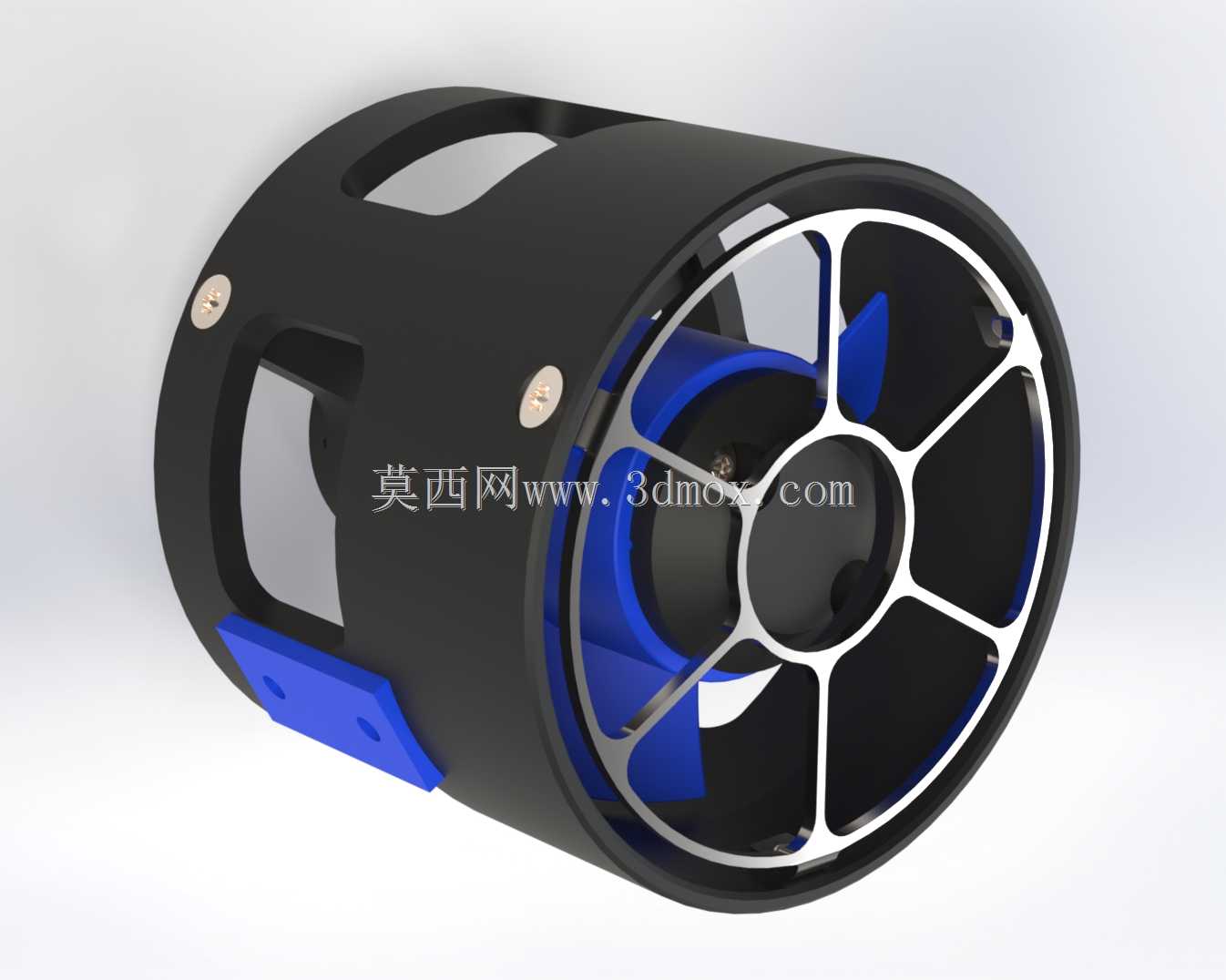

　　这款水下推进装置采用导管式螺旋桨结构，核心适配小型观察级ROV、水下巡检机器人、浅水作业潜器的动力需求，在近岸水产养殖巡检、坝体水下结构排查、小型水下科考设备搭载、泳池水下清洁机器人等场景中，可提供稳定的矢量推力输出。从结构设计逻辑来看，外部导流罩采用一体化筒式成型结构，罩体侧面开设多组镂空通流窗口，一方面能够降低推进器整体在水中的运动阻力，减少横流对桨叶工作流场的干扰，另一方面可避免水中漂浮的水草、纤维杂质直接缠绕桨叶，降低水下作业时的故障概率。导流罩前端设置带辐条的防护格栅，格栅辐条采用流线型截面设计，在阻挡较大粒径杂物撞击桨叶的同时，尽可能减少对进水流场的扰动，避免格栅结构带来额外的推力损失。

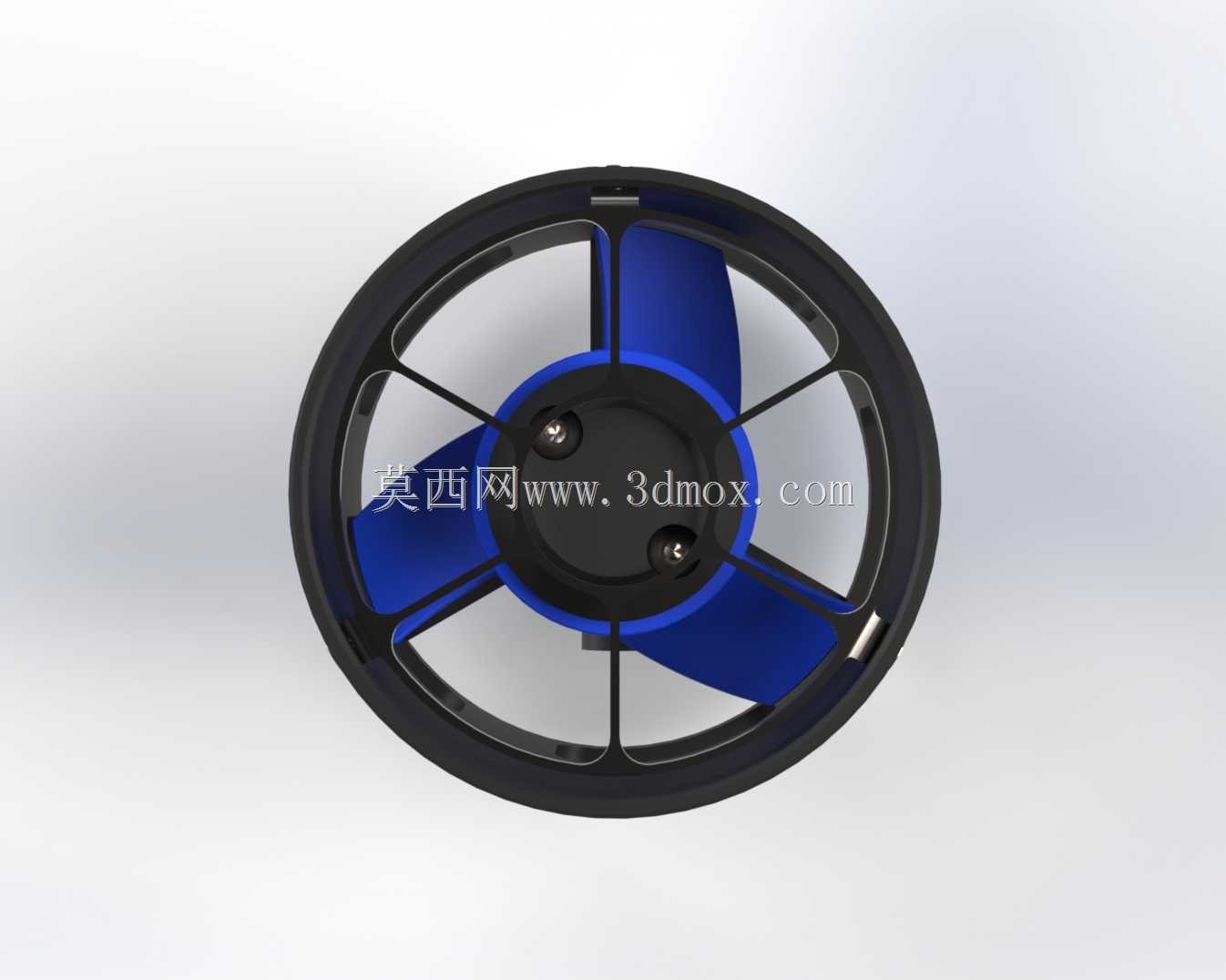

　　桨叶部分采用高扭距适配的三叶后掠设计，匹配小型直流无刷电机的输出特性，在低转速区间即可输出足够推力，兼顾低速巡航时的能效与短时机动的推力储备，桨叶与电机输出轴采用锥面配合加锁紧销的连接结构，可承受正反转切换时的瞬时冲击载荷，避免水下长时间运行出现轴系松动。安装结构上，导流罩侧面集成两组带安装孔的蓝色固定支座，支座安装面与导流罩轴线平行，孔位间距适配多数小型ROV的框架型材安装标准，安装时无需额外设计转接支架，可直接通过螺栓固定在潜器主框架侧面，支座与导流罩主体采用嵌入式连接，连接面做密封处理，避免水体渗入连接缝隙造成结构腐蚀。

　　从安装边界来看，该推进装置整体径向尺寸紧凑，轴向长度较短，安装时仅需预留出桨叶旋转的安全间隙，以及尾部线缆的弯曲半径即可，不会过多占用潜器内部的载荷搭载空间。流道设计上，导流罩内壁与桨叶叶尖的间隙控制在极小范围内，可有效抑制叶尖涡流的产生，提升螺旋桨的推进效率，相比同功率的无导管螺旋桨，同等功耗下推力输出可提升15%左右，同时导管结构能够对桨叶尾流进行规整，减少尾流的紊流区域，降低推进过程中的流致振动，提升潜器航行时的姿态稳定性。

　　密封结构层面，电机舱与外部流场之间采用多道动密封加静密封组合结构，可满足数十米水深的静水压密封要求，适配多数民用小型水下潜器的工作深度范围，电机外壳与导流罩之间设置导热接触面，可将电机运行产生的热量通过周围水流及时带走，避免长时间满功率运行出现电机过热退磁的问题。在实际选型适配中，该推进装置可根据潜器的整体重量、航行阻力特性，选择单台、双台或多台组合布置，双台对称布置时可通过差速实现潜器的转向控制，多台布置时可配合垂直方向安装的同型号推进器，实现潜器的升沉、横移等多自由度运动控制。结构细节上，导流罩外部的固定螺丝采用沉头设计，螺丝端面与导流罩外表面齐平，不会在外部形成突出的扰流结构，进一步降低航行阻力，所有外露的金属连接件均采用耐海水腐蚀的材质处理，可在淡水、近岸海水环境下长期使用，减少后期维护的频次。
