1:10比例仿真船舵结构三维设计

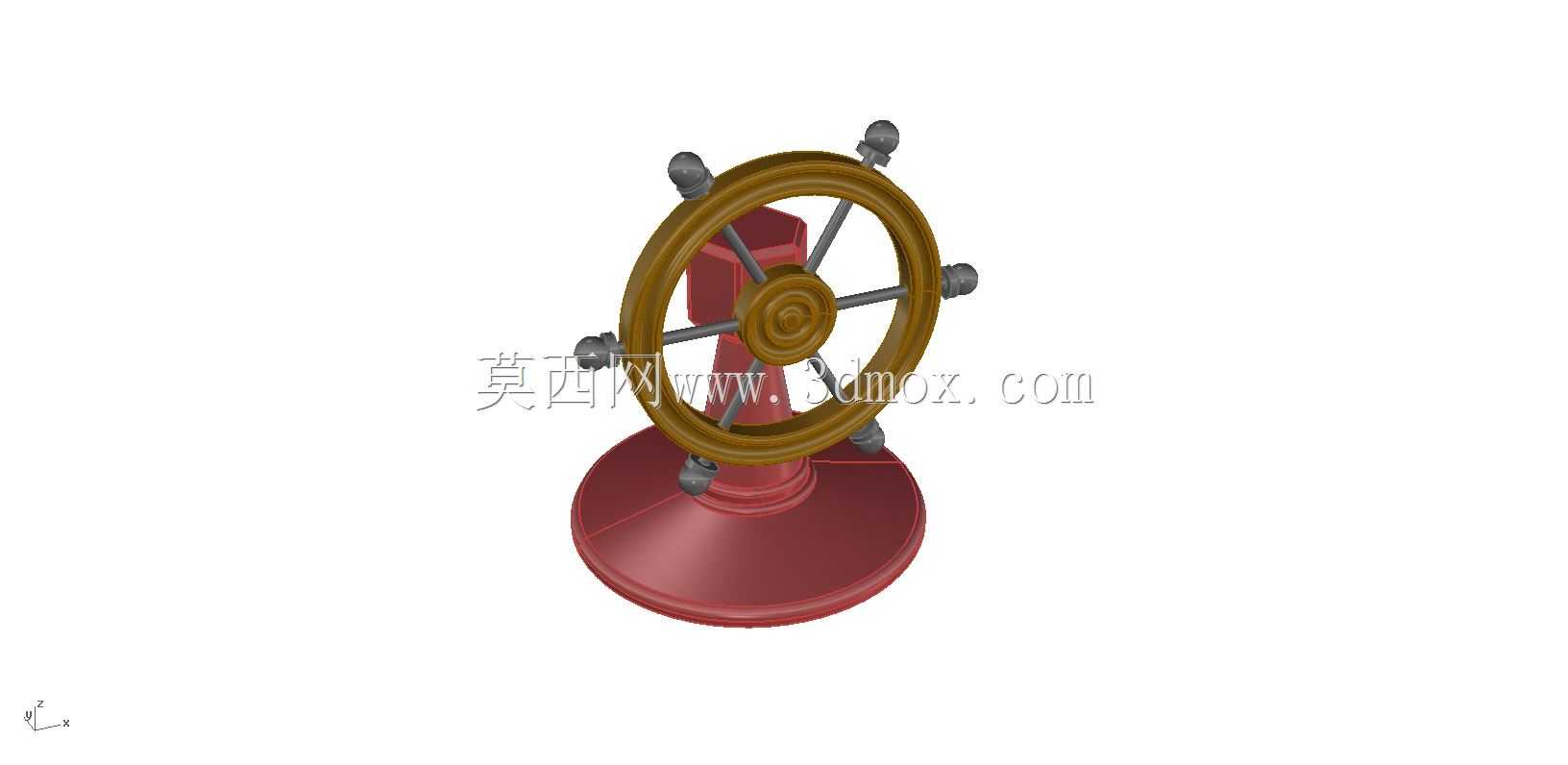

　　在船舶操纵系统的设计研发环节，船舵作为核心的航向控制执行部件，其结构合理性直接决定船舶转向操作的响应精度与操控手感，本次完成的1:10比例船舵结构，既可以作为船舶操纵系统原理验证的缩比样机参考，也可用于航海主题展示场景的实体摆件制作，覆盖民用小型船舶操纵部件教学、航海科普展陈、文创摆件开发等多个实际应用场景。从实际使用功能来看，船舵的核心作用是通过舵轮的旋转动作传递操纵力矩，带动舵杆转动进而改变舵叶的迎水角度，利用水流作用在舵叶上的侧向力实现船舶航向调整，这个缩比模型完整还原了实船舵轮的力矩传递逻辑，轮盘上的八个握持手柄均匀分布在轮缘圆周，每个手柄的安装角度都贴合人手握持的自然姿态，操作人员转动舵轮时可以在任意旋转角度找到合适的施力点，避免大角度转舵时出现握持滑脱的问题。设计过程中首先确定了整体的结构分层逻辑，整个模型分为上部舵轮操纵段、中部支撑立柱段、下部固定底座段三个独立模块，模块之间采用止口定位的方式进行装配，既保证了各部件的同轴度要求，也方便后续拆分进行结构展示。舵轮部分采用轮缘、辐条、中心轮毂的组合结构，六根辐条从中心轮毂呈放射状均匀分布到轮缘内侧，每根辐条的截面都做了变径处理，靠近轮毂位置的截面直径更大，向轮缘延伸过程中逐步收窄，这种设计既保证了舵轮整体的结构强度，避免大扭矩输入时辐条出现弯曲变形，也尽可能降低了舵轮自身的转动惯量，让操纵动作更加轻盈跟手。

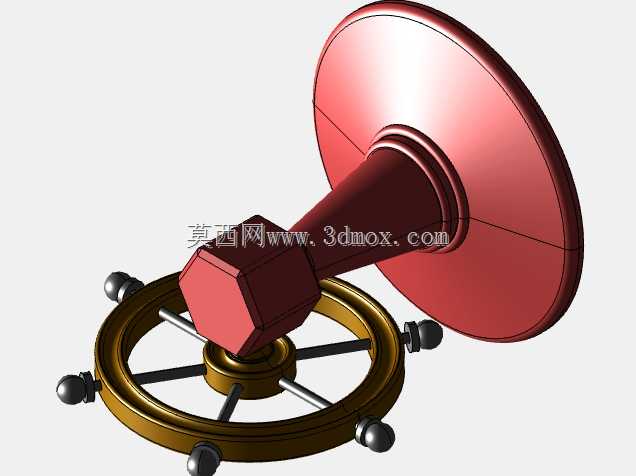

　　中心轮毂位置设计了与舵杆配合的方形传动孔，相比圆形配合结构，方形孔可以传递更大的扭矩，不会出现舵轮与舵杆之间的相对转动打滑问题，轮毂外侧做了圆弧过渡处理，避免应力集中导致的轮毂开裂问题。中部支撑立柱采用阶梯轴结构设计，上部与舵轮轮毂配合的位置做了轴承安装位，预留了标准深沟球轴承的安装空间，舵轮转动时通过轴承实现滚动摩擦，大幅降低转动过程中的阻力，即使长时间频繁操作也不会出现卡滞问题；立柱下部与底座连接的位置设计了定位法兰，法兰上均匀分布四个安装孔，可以通过螺栓将立柱牢牢固定在底座上，保证转动舵轮时整个结构不会出现晃动。下部底座采用锥形过渡结构，底部为大直径圆盘，向上逐步收窄与立柱连接，这种结构可以有效降低整个装置的重心，即使在舵轮上施加较大的转动力矩，整个装置也不会出现侧翻问题，底座底部预留了四个沉头安装孔，可以根据使用需求将整个船舵模型固定在操作台或者展示台面上，进一步提升结构稳定性。从安装边界尺寸来看，整个缩比模型的总高度控制在220mm左右，舵轮的最大外径为160mm，底座最大直径为120mm，整体占用的安装空间较小，无论是放置在桌面作为原理展示教具，还是集成到缩比船舶模型中作为操纵部件，都不会出现空间干涉问题。

　　设计过程中特意对所有活动部件的配合间隙做了优化，舵轮与立柱之间的转动间隙控制在0.2mm以内，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致舵轮出现径向晃动，每个握持手柄与轮缘之间都采用螺纹连接的方式固定，手柄表面做了滚花处理，提升握持时的摩擦力，即使手上有汗渍也能稳定施力。考虑到不同场景的使用需求，整个模型的所有棱角位置都做了R2以上的圆角处理，避免尖锐棱角造成的磕碰损伤，用于科普展示场景时可以有效提升使用安全性；如果用于功能测试场景，只需要在中心轮毂的传动孔位置连接扭矩传感器，就可以测试不同舵角下的操纵力矩变化，为实船舵轮的人机工程设计提供数据参考。

　　在结构细节处理上，轮缘的截面采用圆形设计，直径为12mm，贴合人手握持时的手掌弧度，长时间操作也不会出现硌手的问题；辐条与轮缘、轮毂的连接位置都做了圆弧过渡，避免焊接或者装配时出现应力集中点，提升整体结构的抗疲劳强度，即使经过上万次的往复转动操作，连接位置也不会出现断裂问题。底座的锥形表面做了均匀的壁厚设计，采用一体成型结构时可以有效避免注塑或者铸造过程中出现的缩孔、变形问题，保证底座的平面度要求，安装后不会出现倾斜问题。整个模型的结构完全遵循实船舵轮的设计规范，没有做多余的装饰性结构，所有的结构设计都服务于功能实现，无论是用于结构教学、原理验证还是展陈摆件制作，都能准确还原船舵的实际操纵逻辑与结构特点。
