三缸摆动式动力机械结构三维设计

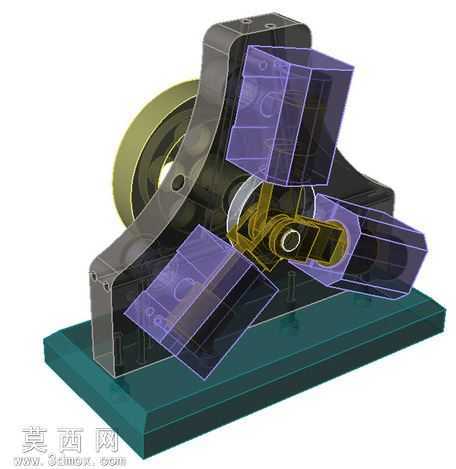

本作品为三缸摆动式动力机械的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循动力机械的运动逻辑，对各部件的装配干涉、运动行程做了前置校验，确保模型可直接用于运动仿真演示。模型主体分为基座支撑单元、摆动缸体单元、曲柄传动单元三个核心模块，基座采用厚重的板式结构设计，建模时赋予深绿色哑光金属材质，模拟铸铁机座的厚重质感，表面做了细微的磨砂纹理处理，还原真实铸件的表面肌理，基座上预留的安装孔位、定位凸台均按照通用机械安装标准做了等比例还原，尺寸精度可满足后续工程出图需求。三个摆动缸体呈120度夹角环形排布，缸体部分采用半透明紫色工程塑料材质渲染，既可以清晰展示缸体外部的轮廓造型，又能够直观呈现内部活塞、摆臂的运动路径，缸体外部的加强筋、密封槽、连接耳等细节结构均做了精细化建模，没有过度简化结构特征。中间的曲柄传动组件采用黄铜色金属材质，与缸体、基座的材质形成明确区分，清晰展示动力传递的核心路径，曲柄的偏心距、摆臂的铰接点位置均经过运动学计算，确保三个缸体可以按顺序完成摆动做功，实现连续的动力输出。建模过程中对所有运动副都做了装配约束定义，导入动力学仿真模块后可直接模拟设备运行状态，各部件的材质参数均按照真实工业材料的物理属性设置，金属部件的反射率、粗糙度，透明部件的折射率、透光率都经过反复调试，渲染输出的效果图可以清晰展示各部分的结构层次与装配关系。整体设计兼顾了结构合理性与展示直观性，既可以作为机械原理教学的演示模型，也可以作为特种动力装置研发的参考原型，所有结构均做了倒角、圆角处理，避免出现生硬的直角边，还原真实机械加工的工艺特征，铰接位置的衬套、销轴等小零件也做了独立建模，完整还原设备的装配逻辑。
