开放式框架自主水下航行器结构设计

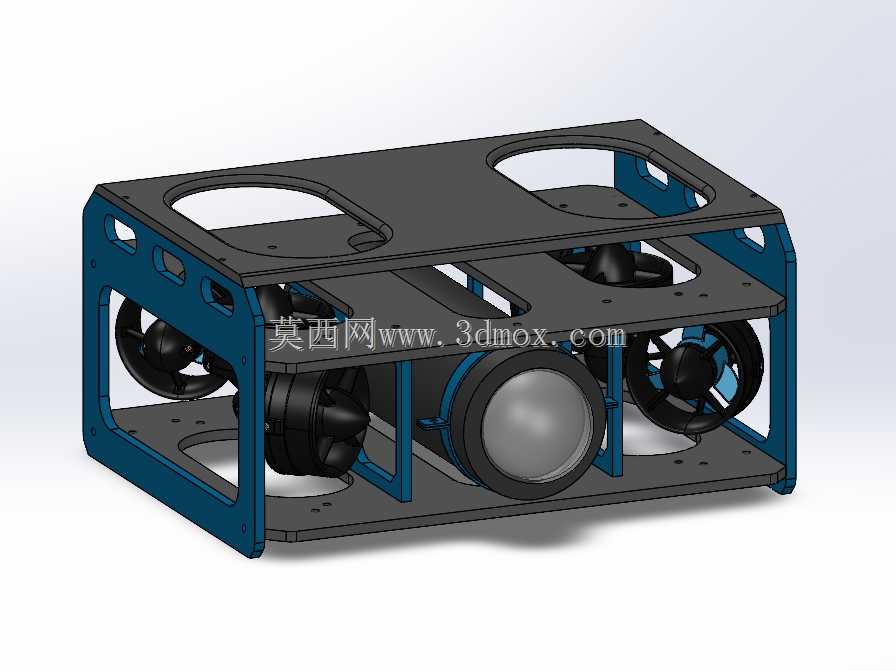

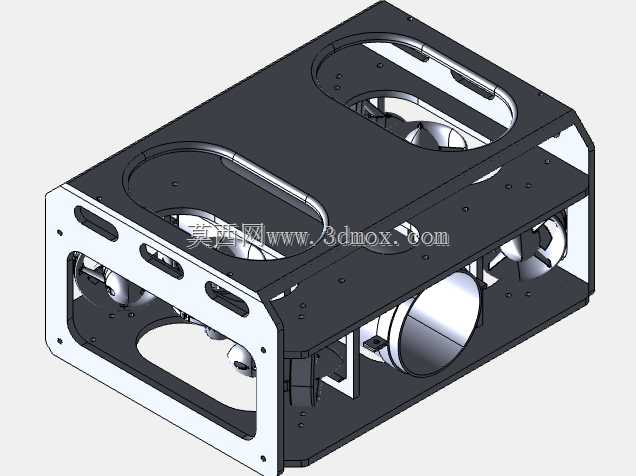

这款水下航行器采用开放式镂空框架作为主体承载结构，框架上下层板均开设多组减重与安装通孔，侧边采用折弯式支撑立柱连接上下层板，整体结构在保证结构刚度的前提下尽可能降低自身重量，适配水下航行对设备自重的严苛要求。框架的安装边界预留了多组标准孔位，可根据不同作业需求搭载声呐、水下摄像头、采样装置、水质传感器等不同任务载荷，孔位间距符合水下探测设备的通用安装规范，无需额外加工转接板即可完成多数常规载荷的固定安装。

推进系统选用蓝色机器人T200推进器作为动力单元，该推进器采用导管式螺旋桨结构，相比无导管推进器可提升约30%的推进效率，同时可避免螺旋桨缠绕水下杂物、碰撞礁石造成的结构损坏。推进器的安装支架直接固定在框架侧边立柱上，前后对称布置多组推进器，可实现航行器的前进、后退、转向、上浮、下潜、悬停等多自由度运动控制，满足水下作业时的精准位姿调整需求。推进器材质选用PE1000超高分子量聚乙烯，该材料具备优异的耐海水腐蚀性能、抗冲击性能以及低摩擦系数，可长期在高盐度、高水压的水下环境中稳定工作，同时可降低螺旋桨运转时的水流噪声，提升航行器的隐蔽性与声呐探测精度。

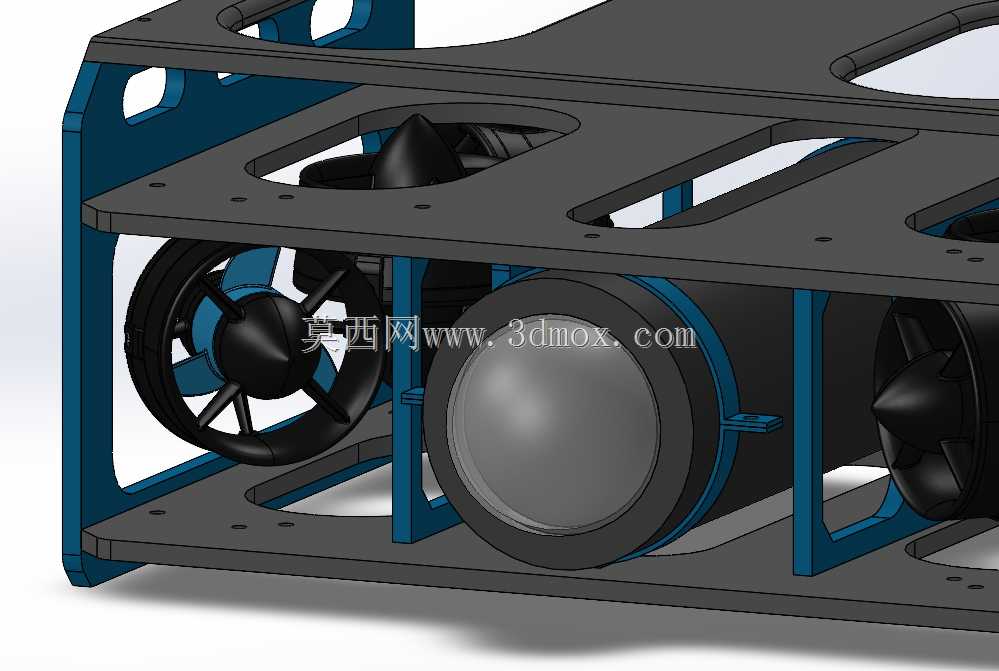

航行器前端预留了球形声呐或水下摄像头的安装舱位，球形舱体采用法兰式连接结构固定在框架前端的安装板上，密封舱内部可放置主控板、电池组、导航模块等核心电子元器件，舱体与安装板之间采用径向密封结构，可满足大深度下的防水密封要求。框架的镂空结构一方面可以降低水流对航行器的阻力，减少推进器的功率损耗，提升续航能力；另一方面可以让水流顺畅穿过框架内部，避免框架内部形成紊流影响推进器的工作效率，同时也方便操作人员在岸上对内部设备进行调试、检修与更换，无需完全拆解整体结构。

在实际应用场景中，这类开放式框架的自主水下航行器多用于近岸海洋环境监测、水下管线巡检、水库大坝检测、水下考古探查、水产养殖监测等场景，相比封闭式壳体的AUV，该结构的成本更低、载荷拓展性更强、维护难度更小，更适合民用领域的浅水作业需求。设计过程中充分考虑了水下设备的安装维护便利性，所有紧固件均采用标准不锈钢材质，避免长期水下使用出现锈蚀卡死的问题，框架的边角位置均做了圆角过渡处理，避免下水与回收过程中磕碰操作人员或者剐蹭船体。

结构设计阶段通过三维建模完成了所有部件的干涉检查，推进器运转时与框架、载荷舱之间预留了足够的安全间隙，不会出现运动部件碰撞的问题；整体重心布置在框架中心偏下位置，可保证航行器在水中的自稳性，即使失去动力也可保持正浮状态，方便回收。框架的层间距经过反复校核，既可以容纳标准尺寸的水下密封舱与电池组，也不会因为层间距过大导致整体高度过高，增加航行时的迎流面积。推进器的布线槽集成在框架侧边的立柱内侧，线缆可沿着立柱内部走线，避免线缆暴露在框架外侧被水流冲击晃动或者被水下杂物勾挂，提升整体布线的整洁度与可靠性。
