水下航行器集成式液压动力单元结构

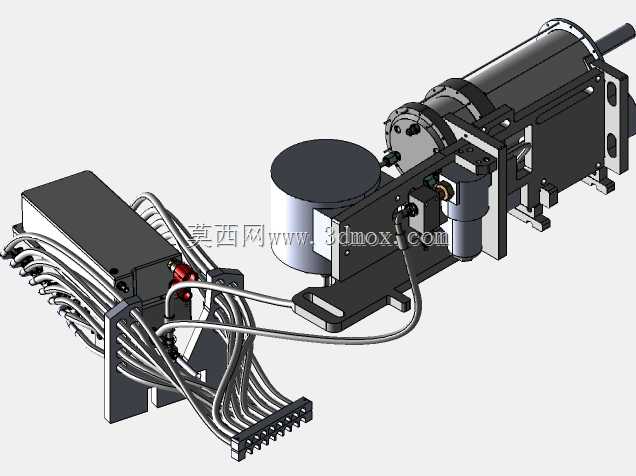

　　这套液压结构针对水下航行器的密闭舱内安装场景设计，核心解决深海作业工况下动力传输的紧凑性、耐压性与管路可靠性问题。不同于陆用液压系统的开式布局，整套单元将动力元件、控制元件、执行元件接口做了高度集成化处理，所有外露管路均沿安装基座的走线槽排布，避免航行器机动过程中管路与舱内其他设备产生剐蹭干涉。从结构布局来看，动力段采用卧式安装的回转式动力元件，通过连接法兰与阀块基座刚性连接，基座上预留了多组标准安装孔位，可直接与航行器舱内的安装骨架通过螺栓紧固，安装面的平面度公差控制在0.05mm以内，保证长期受振动冲击时不会出现连接松动。

　　阀块部分采用集成式油路设计，将方向控制、压力调节、流量分配的阀件全部嵌入阀块内部流道，减少了外接管路的接头数量，从根源上降低深海高压环境下的泄漏风险，阀块表面做了硬质阳极氧化处理，可耐受海水环境的腐蚀影响。蓄能元件采用立式安装结构，通过支架固定在阀块侧方，与动力元件保持合理的安全间距，避免运行过程中的振动传递导致蓄能器连接部位疲劳损坏。管路部分采用刚性管路与柔性软管结合的排布方式，靠近阀组的固定段采用不锈钢硬管弯折成型，硬管的弯折半径严格遵循管路设计规范，避免油液流动时产生过大的局部压力损失；连接到执行元件接口的活动段采用带钢丝编织层的高压软管，软管的预留长度充分考虑航行器执行机构动作时的位移量，同时用理线夹将多根软管分组固定，避免管路之间相互摩擦导致外层破损。

　　整套单元的外接接口全部集中在基座端部的接线排区域，压力油口、回油口、泄油口以及控制信号接口按功能分区排布，接口标识清晰，方便舱内布线与管路对接时快速识别，减少装配出错概率。在安装边界设计上，整套结构的最大外轮廓尺寸充分适配中小型水下航行器的舱内径向空间，最宽处不超过舱体内径的三分之二，预留出足够的操作空间用于后期维护检修，重量分布沿安装基座的中心线对称设置，避免额外增加航行器的姿态配平负担。针对水下工况的特殊要求，所有电气连接部位均采用密封式接插件，可耐受额定水深的静水压力，不会出现渗水导致的电气故障；所有运动部件的外露部分均设置了防护结构，避免航行器布放回收过程中磕碰损坏精密元件。

　　油路设计上采用了闭式循环回路，减少了油箱的容积占用，适配水下密闭舱内有限的安装空间，同时在回油管路设置了过滤元件，保证油液清洁度，延长整套液压系统的无故障运行时间。在结构强度校核阶段，所有承重支架、连接法兰均按照航行器最大机动过载的1.5倍做安全系数校核，关键受力部位的焊缝采用满焊工艺，焊后做去应力处理，避免长期受交变载荷作用出现结构开裂。管路固定点的间距按照硬管、软管的不同材质特性分别设置，硬管段固定点间距控制在300mm以内，软管段固定点避开软管的弯曲段，保证软管在承压伸缩时不会被固定卡箍约束导致异常变形。整套结构的设计充分平衡了集成度与可维护性，阀块上的每个阀件都预留了拆装操作空间，不需要整体拆解单元即可单独更换故障阀件，降低水下作业场景下的维护难度与成本。
