水下倒置螺旋桨边缘驱动装置结构

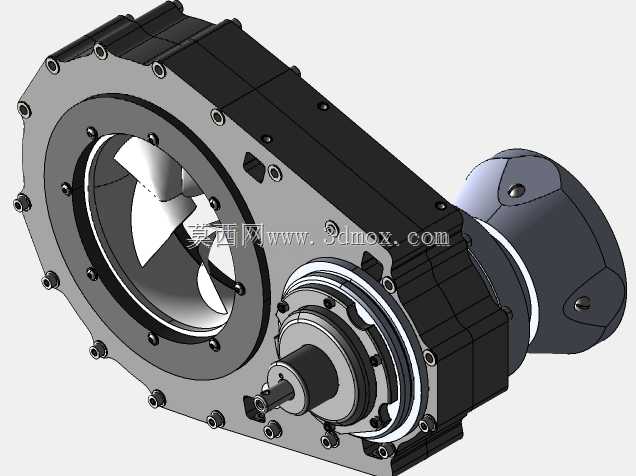

　　这套边缘驱动的水下倒置螺旋桨结构，核心应用场景覆盖小型水下机器人、近浅海观测潜器、小型水下作业平台的动力推进单元，也可适配水下管道巡检设备的辅助推进模块，区别于传统轴系直连的螺旋桨结构，边缘驱动的布局能大幅压缩轴向安装尺寸，对于内部空间寸土寸金的小型水下潜器而言，能腾出更多舱内空间搭载传感、通讯或作业载荷。从实际用途来看，该结构将动力输入轴布置在桨叶边缘侧的减速腔体内，通过内置的减速传动结构将动力传递至桨叶外圈的驱动环，带动桨叶整体旋转产生推力，倒置的桨叶布局可有效减少水下航行时的紊流干扰，降低桨叶空泡产生概率，提升低速巡航状态下的推进效率，同时避免传统中心轴穿过桨盘中心带来的流场遮挡问题，桨叶工作面的水流通过性更顺畅。

　　从功能特性上看，整套驱动单元采用集成式腔体设计，传动结构全部封闭在金属壳体内，壳体结合面均布置有密封槽，可满足常规淡水、浅海下的静密封要求，输入轴端采用多道旋转密封结构，能承受一定深度的水压，避免传动腔进水导致的零件锈蚀或传动卡滞；桨叶与外圈驱动环采用刚性连接，传动间隙小，正反转切换时的响应滞后量低，可满足水下设备频繁调整航速、切换进退方向的操控需求。设计思路上，这套结构优先考虑了安装适配性与维护便捷性，壳体外圈布置的多个安装螺孔采用等节距分布，可适配不同角度的安装固定需求，不管是水平布置作为主推进，还是垂直布置作为垂向升降推进，都能通过法兰面直接固定在潜器壳体上，不需要额外设计复杂的转接支架；传动腔体的端盖采用分体式螺栓固定，日常维护时只需拆开端盖即可检查内部传动件的磨损情况，不需要将整套装置从潜器上完全拆除，能大幅降低水下设备的岸基维护工作量。

　　从外形尺寸与安装边界来看，整套装置的最大外径集中在桨叶外圈的法兰位置，轴向总长度从输入轴端面到桨叶尾端的尺寸控制紧凑，输入轴的轴径、键槽尺寸均按常规小型伺服电机的输出端匹配，可直接与市面常见的水下伺服电机对接，不需要额外设计联轴器转接结构；安装时需要注意预留桨叶旋转的安全间隙，桨叶外圈与安装基座的内壁间隙需控制在合理范围，避免航行时受水流冲击产生形变导致桨叶剐蹭基座，同时输入轴侧的密封件安装时需涂抹适配的润滑脂，避免装配时划伤密封唇口导致漏水。

　　结构细节上，传动腔内部的传动件采用多组滚动轴承支撑，可承受桨叶旋转时产生的径向力与部分轴向推力，减少传动过程中的振动传递，降低水下航行时的设备噪音，对于需要静音作业的观测类潜器而言，更低的振动噪音能减少对水下声学传感器的干扰，提升观测数据的准确性；桨叶的叶型采用低转速大推力设计，匹配边缘驱动结构的减速比输出特性，在电机额定转速下即可输出足够的推力，不需要电机长时间高转速运转，能有效降低水下作业时的整机功耗，提升潜器的续航时长。
