四十英尺规格拖车架底盘承载结构设计

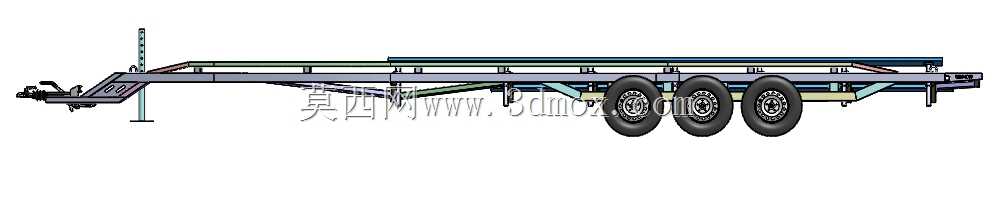

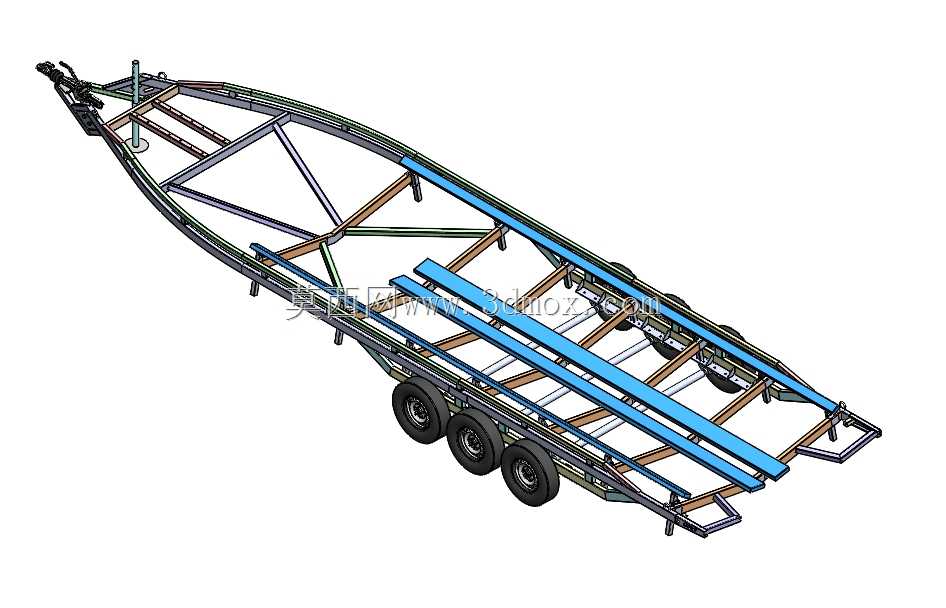

　　该结构针对四十英尺规格集装箱的陆路短驳转运场景设计，主要适配港口堆场、物流园区、厂区内部的重载转运需求，可直接对接标准集装箱角件完成快速锁固，替代传统全挂拖车的冗余结构，适配低速大载荷的场内转运工况，无需上路资质即可完成固定区域内的货箱移位作业。从结构布局来看，整体采用双纵梁搭配多组横梁的框架式承载设计，纵梁选用变截面槽钢结构，在轮轴安装位置做局部加强贴板处理，抵消重载状态下的弯矩变形，横梁按照集装箱角件的标准间距排布，每处角件对应位置设置可调节式锁止座，可适配不同生产公差的标准集装箱，避免出现锁止对位偏差的问题。

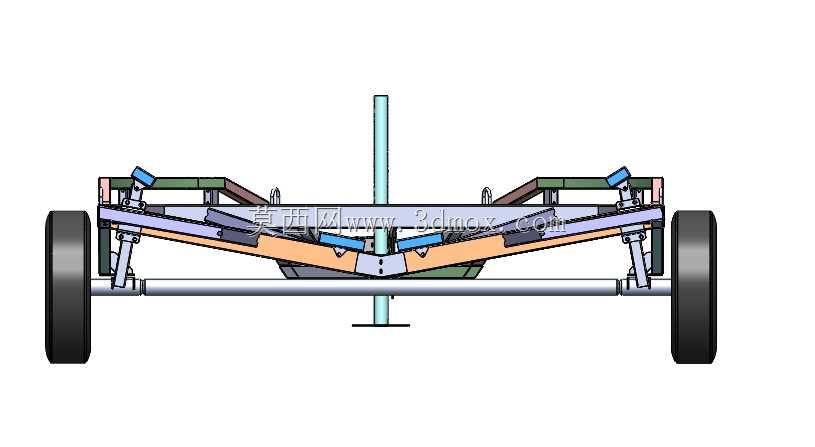

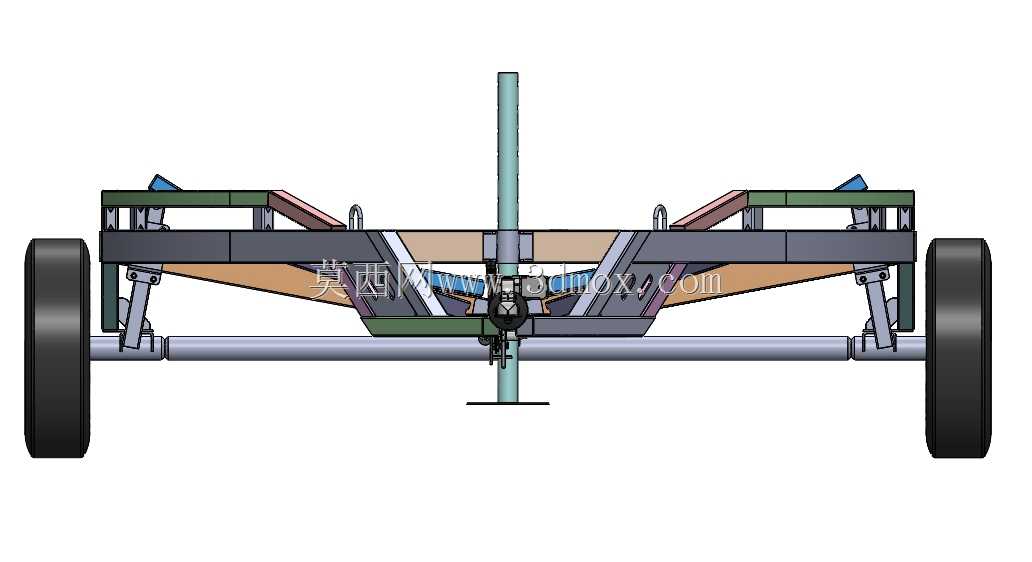

　　行走部分采用单轴双侧轮组布局，轮轴与车架之间通过多组斜向支撑臂连接，支撑臂与车架铰接位置预留润滑注油通道，长期重载运行下可定期加注润滑脂降低铰接磨损，轮端选用重载型充气轮胎，单轮额定载荷匹配四十英尺满载集装箱的单轮受力上限，轮胎与车架之间预留足够的跳动间隙，应对堆场非硬化路面的颠簸工况时不会出现轮胎刮擦车架的问题。车架中部设置的竖向导向杆，主要用于拖运过程中对接牵引设备的对位导向，降低人工对位的操作难度，导向杆底部设置限位凸台，避免牵引对接过程中出现过位碰撞损伤车架主体结构。

　　设计过程中优先考虑结构的维护便捷性，所有铰接位置的销轴均采用可拆卸式卡板固定，无需专用大型工装即可完成销轴的更换作业，轮轴与支撑臂的连接螺栓选用防松自锁结构，应对持续颠簸工况不会出现螺栓松脱的风险。从安装边界来看，整体车架的宽度尺寸符合标准集装箱的外宽要求，两侧轮组的外边缘不超出集装箱侧面轮廓，在狭窄堆场通道内转弯时不会出现轮组刮碰周边障碍物的问题，车架整体高度控制在标准集装箱离底高度范围内，锁止后集装箱底部与车架上表面完全贴合，不会出现局部悬空导致的箱体变形问题。

　　斜向支撑臂的角度经过受力仿真优化，在满载状态下支撑臂主要承受轴向压应力，避免出现长期受弯导致的结构疲劳开裂，车架上表面的防滑垫板采用分段式安装，局部磨损后可单独更换，无需整体更换垫板结构，降低后期维护成本。牵引对接位置设置在车架前端中部，可适配通用型场内牵引车头的牵引销高度，无需额外改装牵引设备即可完成对接，车架尾部设置有辅助支撑腿，脱挂状态下可手动放下支撑腿保持车架水平，避免车架前倾倾覆。整个结构的受力传递路径清晰，集装箱载荷通过角件锁座传递到横梁，再分散到两侧纵梁，最终通过斜向支撑臂传递到轮轴与轮胎，所有受力节点均做了圆弧过渡处理，减少应力集中带来的结构失效风险，针对长期暴露在户外的使用场景，所有钢结构表面均做抛丸除锈后喷涂防锈底漆与耐磨面漆，可应对堆场潮湿、盐雾等复杂环境下的锈蚀问题，延长结构整体使用寿命。
