法兰连接旋启式止回阀结构设计

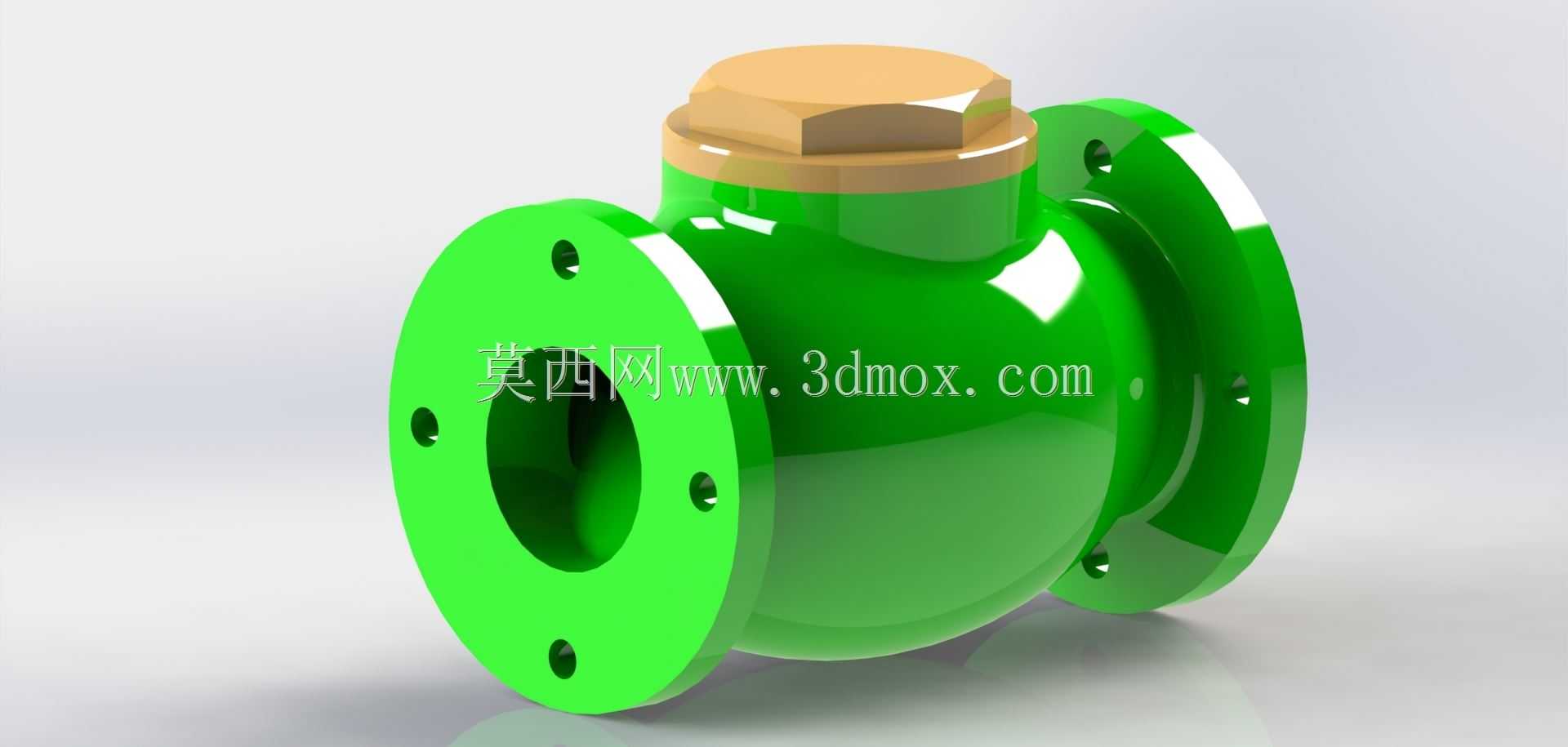

　　在工业流体输送管路的设计选型中，止回阀是无需额外驱动、依靠介质自身压力与阀瓣自重实现自动启闭的核心阀件，核心作用是阻断管路内介质的反向流动，避免因介质倒流引发的泵组叶轮反转、管路水锤冲击、介质串混等工程问题，是水处理、油气输送、化工制程、车用燃油管路、暖通循环水系统中不可或缺的管路组件。这款法兰连接的止回阀采用直通式腔体结构，整体外形为球形铸造壳体，两端采用凸面法兰连接形式，法兰端面均匀分布螺栓安装孔，可直接与同压力等级的管路法兰配对安装，安装时需注意阀体上标注的介质流向箭头，必须与管路内介质的正向流动方向保持一致，否则会导致阀件无法正常开启，甚至阻断管路正常通流。

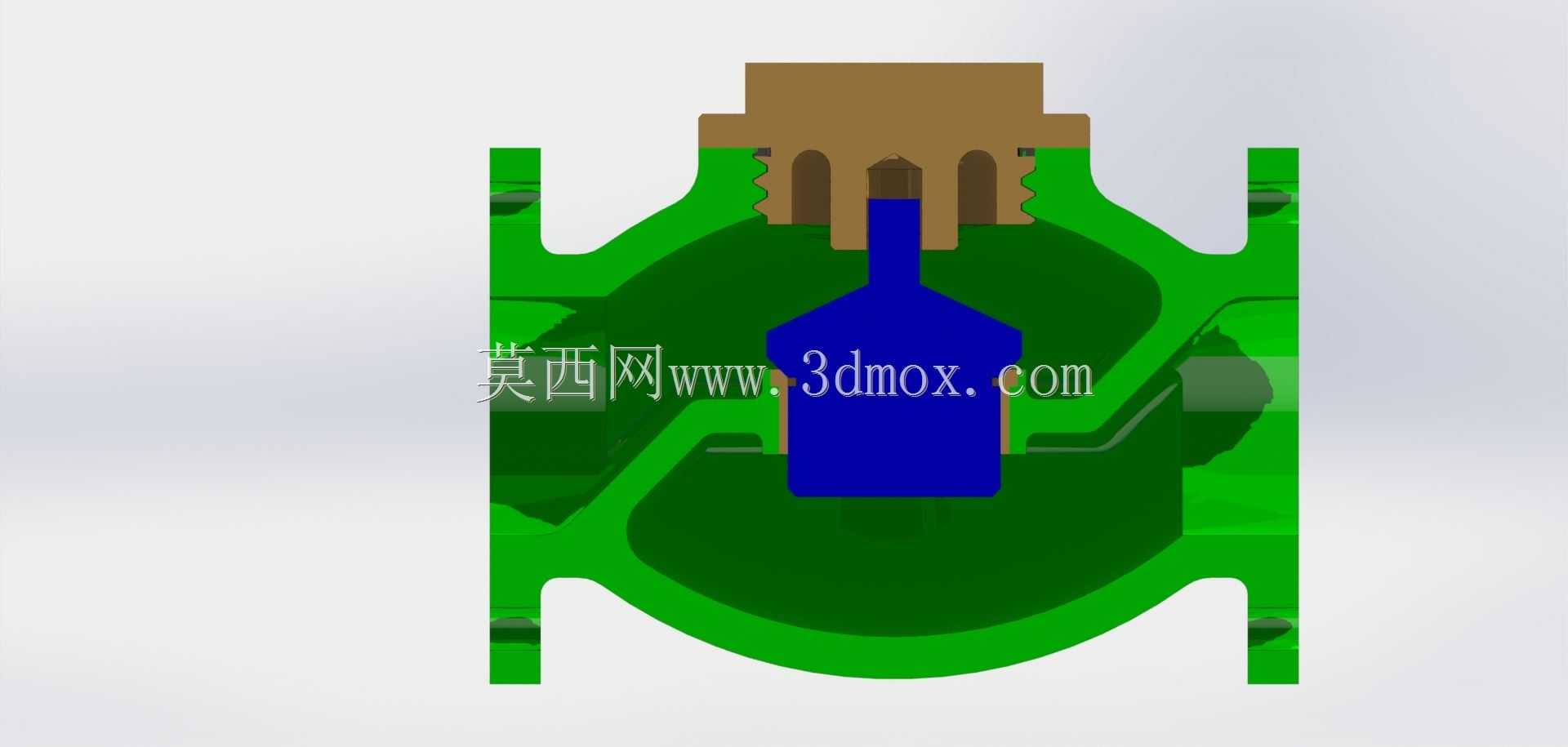

　　从结构设计逻辑来看，这款止回阀采用了旋启式阀瓣结构，阀瓣通过销轴铰接在阀腔内部的摇臂上，当介质沿正向流动时，介质压力推动阀瓣绕销轴旋转抬起，阀瓣脱离密封面，介质可顺利通过阀腔，流道截面的设计充分考虑了通流效率，球形腔体的流道过渡平滑，可有效降低介质通过时的局部阻力损失，减少管路系统的压损，降低输送过程中的能耗；当管路内介质出现反向流动趋势时，反向介质压力与阀瓣自重共同作用，推动阀瓣快速回落压合在阀座密封面上，实现管路的自动截断，阻断介质倒流路径。

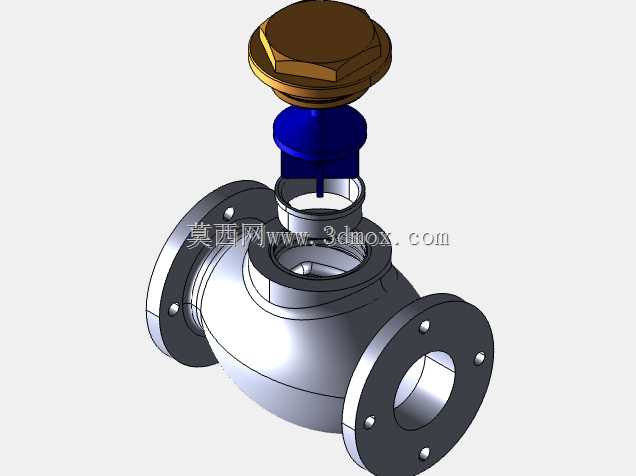

　　在实际工程应用中，这类止回阀通常安装在泵组出口端、换热器进出口、分支管路汇入主管的节点位置，以及不允许介质反向流动的工艺段，比如在供水系统中，安装在水泵出口的止回阀可以避免停泵时管网内的高压水倒流回泵腔，冲击水泵叶轮造成设备损坏；在燃油输送管路中，止回阀可以维持管路内的静压，避免燃油回流导致的下次启动供油延迟，同时防止不同标号燃油的串混；在石油天然气管路中，这类全通径止回阀可以适应大流量输送工况，同时具备较好的密封性能，避免易燃易爆介质的反向泄漏引发安全隐患。从安装边界来看，这款止回阀的法兰连接尺寸符合对应压力等级的管路法兰标准，安装时需保证两端法兰的同轴度偏差在允许范围内，避免强行对接导致阀体产生附加安装应力，长期运行中出现壳体开裂、密封面错位泄漏的问题；阀顶的六角螺塞结构是检修口设计，无需将整个阀体从管路上拆下，即可打开螺塞检查内部阀瓣、密封面的磨损情况，更换密封件或清理阀腔内积存的杂质，降低后期运维的拆装工作量。

　　设计过程中，阀瓣的开启角度做了限位设计，避免介质正向流动时阀瓣开启角度过大贴附在阀腔内壁，导致反向流动时阀瓣无法及时回落关闭，引发倒流事故；密封面的配合精度经过反复校核，保证正向通流时密封面无额外卡阻，反向承压时密封面可均匀贴合，无密封间隙导致的内漏问题；壳体的壁厚设计充分考虑了公称压力下的强度要求，可承受管路内的水锤压力冲击，避免工况波动时阀体出现变形或破损。在三维建模过程中，这类阀件的建模需要重点关注法兰螺栓孔的位置度、阀腔内部流道的曲面过渡、阀瓣铰接点的运动间隙，既要保证模型的装配干涉检查符合实际装配要求，也要保证模型可直接用于后续的工程出图、流体仿真分析，为管路系统的整体设计提供准确的阀件模型支撑。
