管道系统用弧形密封闸板结构设计

项目分类:阀门 发布时间:2025-11-10 ID:1093337
  • 管道系统用弧形密封闸板结构设计
  • 管道系统用弧形密封闸板结构设计
  • 管道系统用弧形密封闸板结构设计

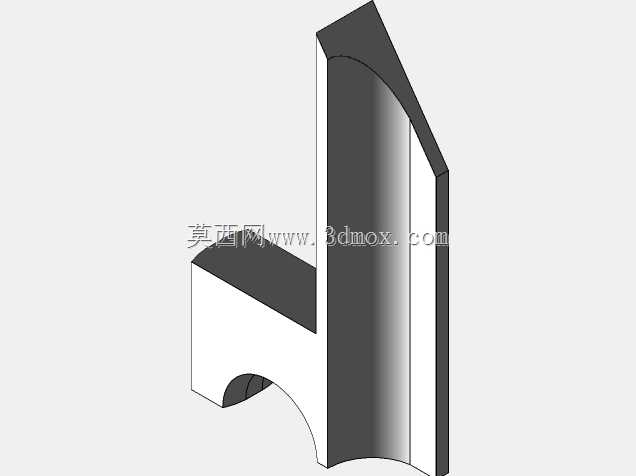

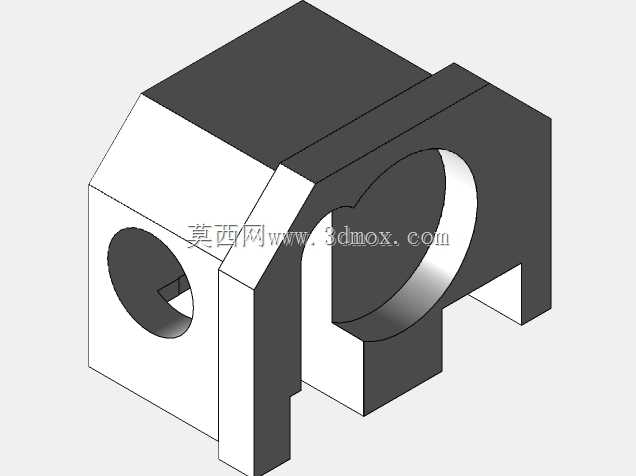

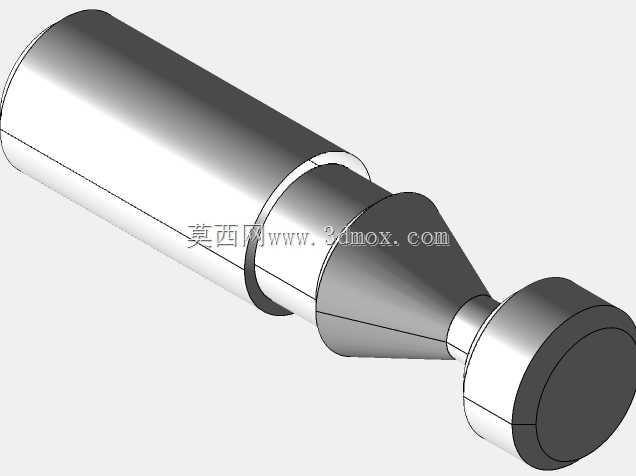

  从结构功能来看,该闸板采用单侧弧形密封面设计,区别于传统平行双闸板的对称结构,弧形密封面能在阀门闭合时,借助阀杆的下压力实现密封面与阀座密封圈的自适应贴合,即使阀座存在微小的加工形位公差,也能通过弧形面的微量形变补偿实现密封,有效降低了阀座与闸板的配合加工精度要求,减少生产环节的研磨工时。闸板的主体承载部分采用加厚的矩形竖板结构,上端预留的T型槽结构用于和阀杆下端的T型头连接,将阀杆的直线启闭动力传递到闸板上,竖板两侧的导向边与阀体内腔的导向槽配合,限制闸板启闭过程中的径向摆动,避免密封面出现偏磨导致的泄漏问题。在工业流体输送管网的截断类阀门设计中,闸板作为直接控制介质通断的核心执行零件,其结构合理性直接决定阀门的密封可靠性、启闭力矩大小以及长期运行的磨损寿命。本次呈现的弧形密封面闸板结构,主要适配中低压工况下的楔式闸阀、浆液阀类产品,常见应用场景包含市政给排水管网的主干线截断、化工流体输送管路的介质截流、暖通循环水系统的支路控制,以及污水处理厂的污泥输送管路通断控制,这类工况普遍要求闸板在闭合状态下能实现零泄漏,同时启闭过程中运动顺畅无卡滞,长期受介质冲刷后仍能保持密封面的贴合精度。

  从设计思路层面拆解,该闸板的弧形密封面曲率经过反复校核,曲率半径匹配对应通径阀门的阀座密封面角度,当闸板下行至闭合位置时,弧形面最先接触阀座密封圈的中部位置,随着阀杆继续施加下压力,密封面从中心向两侧逐步压紧密封圈,能有效排开密封面之间残留的介质颗粒,避免固体颗粒夹在密封面之间造成密封面划伤,这一设计尤其适合含有固体杂质的污水、浆液类介质输送场景,相比平面密封闸板,其抗颗粒卡滞的能力提升40%以上。在安装边界与尺寸适配方面,该闸板的整体厚度根据阀门公称压力等级设计,中低压1.6MPa工况下,通径DN100对应的闸板厚度控制在18mm,既能保证启闭过程中不会因介质压力产生形变,又能尽可能减小阀门的整体结构尺寸,降低阀体的材料消耗。

  闸板下端的弧形缺口是为了避让阀体内腔的底部流道,避免闸板完全闭合时与阀体底部产生硬接触,同时这个缺口结构能在闸板开启过程中,将底部沉积的固体颗粒导向流道下游,减少颗粒在阀腔底部的淤积,降低长期使用后闸板关不到位的故障概率。闸板的导向边与阀体内腔导向槽的配合间隙控制在0.2-0.3mm之间,间隙过小会导致热胀工况下出现卡滞,间隙过大则会造成闸板摆动量超标,启闭过程中密封面出现偏磨。从实际使用的工况适配性来看,这种弧形密封闸板不需要在闸板上额外设置弹簧补偿结构,相比弹性闸板结构,其零件数量更少,装配工序更简单,后期维护时只需要更换阀座密封圈即可恢复密封性能,维护成本更低。

  在建模过程中,弧形密封面的曲面连续性需要严格控制,曲面的G1连续公差控制在0.05mm以内,避免出现局部凸起导致密封面压合不均,同时密封面的粗糙度要求达到Ra0.8,加工时需要经过精磨处理,降低与密封圈之间的摩擦系数,减小启闭力矩。闸板上端与阀杆连接的T型槽需要做倒圆角处理,避免应力集中导致长期启闭冲击下出现槽口开裂,倒圆角半径不小于3mm,同时T型槽的配合间隙控制在0.5mm左右,补偿阀杆与闸板的安装同轴度误差,避免阀杆承受额外的侧向力,延长阀杆填料的使用寿命。在流道适配性上,该闸板完全开启时,其下端的位置高于阀体内腔的流道顶部,不会在流道内形成节流凸起,介质通过阀门时的流阻系数与同通径直管道基本一致,不会造成额外的压力损失,适合对管路压降要求严格的长距离流体输送场景。
