12V24V直驱式高压供水泵结构设计

这款直驱高压水泵的设计初衷，是填补市面在售成品泵与小型设备集成需求之间的匹配缺口——很多户外便携设备、小型喷淋装置、车载清洗单元的开发过程中，选型人员经常遇到现成泵品安装孔位不匹配、进出水接口角度不符合管路走向、整体体积超出设备预留舱位的问题，这款结构就是在实测市售成熟泵芯的性能参数基础上，重新梳理外部安装结构、接口布局完成的一体化设计。

从应用场景来看，这类直流高压水泵的适配范围覆盖低压流体输送的多个细分领域：户外露营场景下的便携取水增压、小型农用植保设备的药剂输送、家用自助洗车设备的压力水源供给、小型净水设备的管路增压、工业小型设备的循环冷却供水，都能看到这类直驱泵的身影，它不需要外接交流电源，直接对接12V或24V直流供电回路即可工作，对移动类、车载类、低功耗供电的设备适配性极强。

功能特性上，这款泵采用电机与泵头直连的结构设计，取消了传统泵组的联轴器、过渡连接座等冗余部件，整体结构更紧凑，传动环节的能量损耗更低，运行时的振动噪声也比带传动结构的泵组更小。泵头部分集成了进出水接口、增压腔、单向阀组的安装位，不需要额外拼接阀组配件，流体从侧部接口进入增压腔后，通过电机带动的偏心结构驱动膜片往复运动完成增压，再从另一侧接口输出，单向阀结构可以有效避免停机后的流体倒流，维持管路初始压力，下次启动时不需要重新排空引水管路的空气，大幅降低了空载启动的磨损风险。

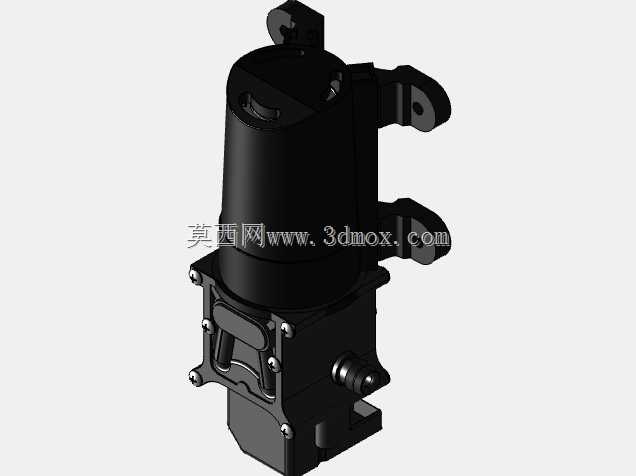

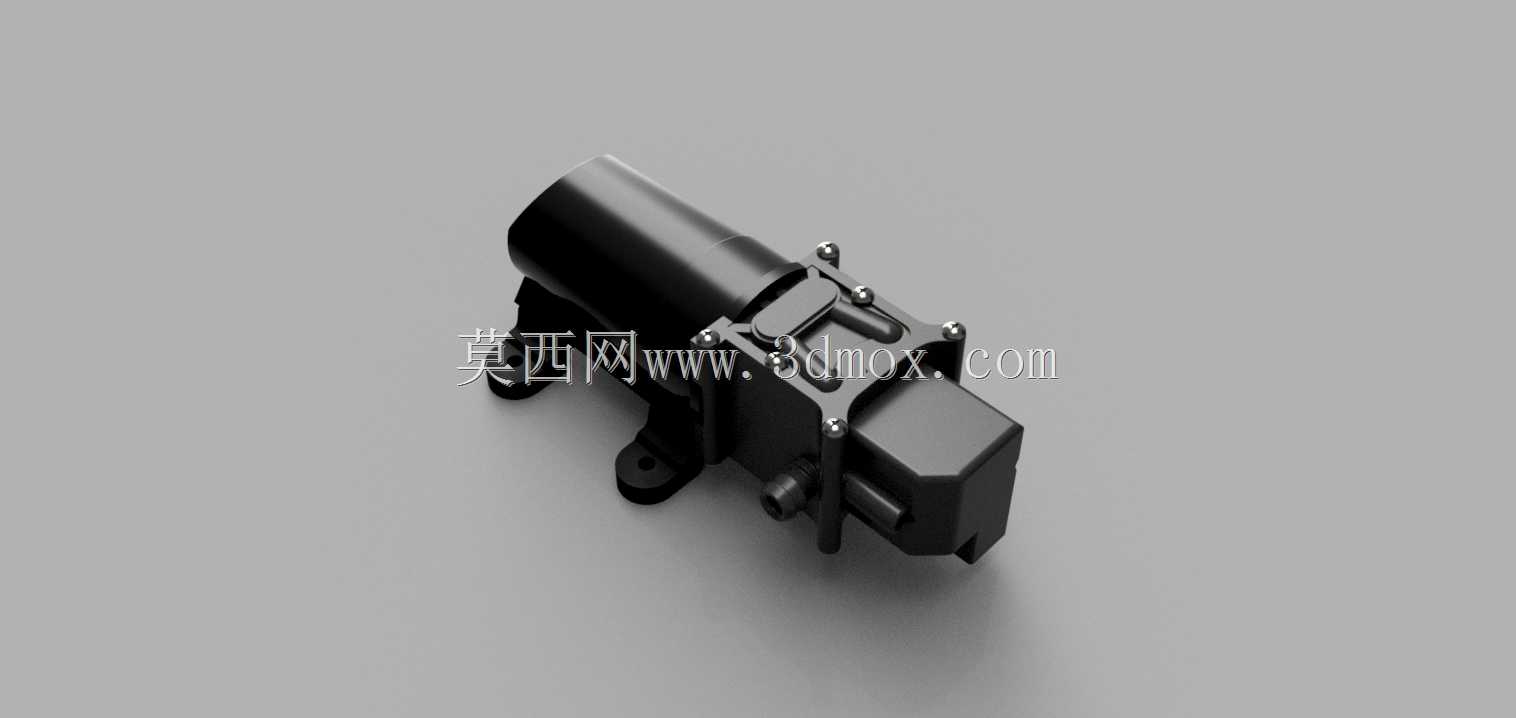

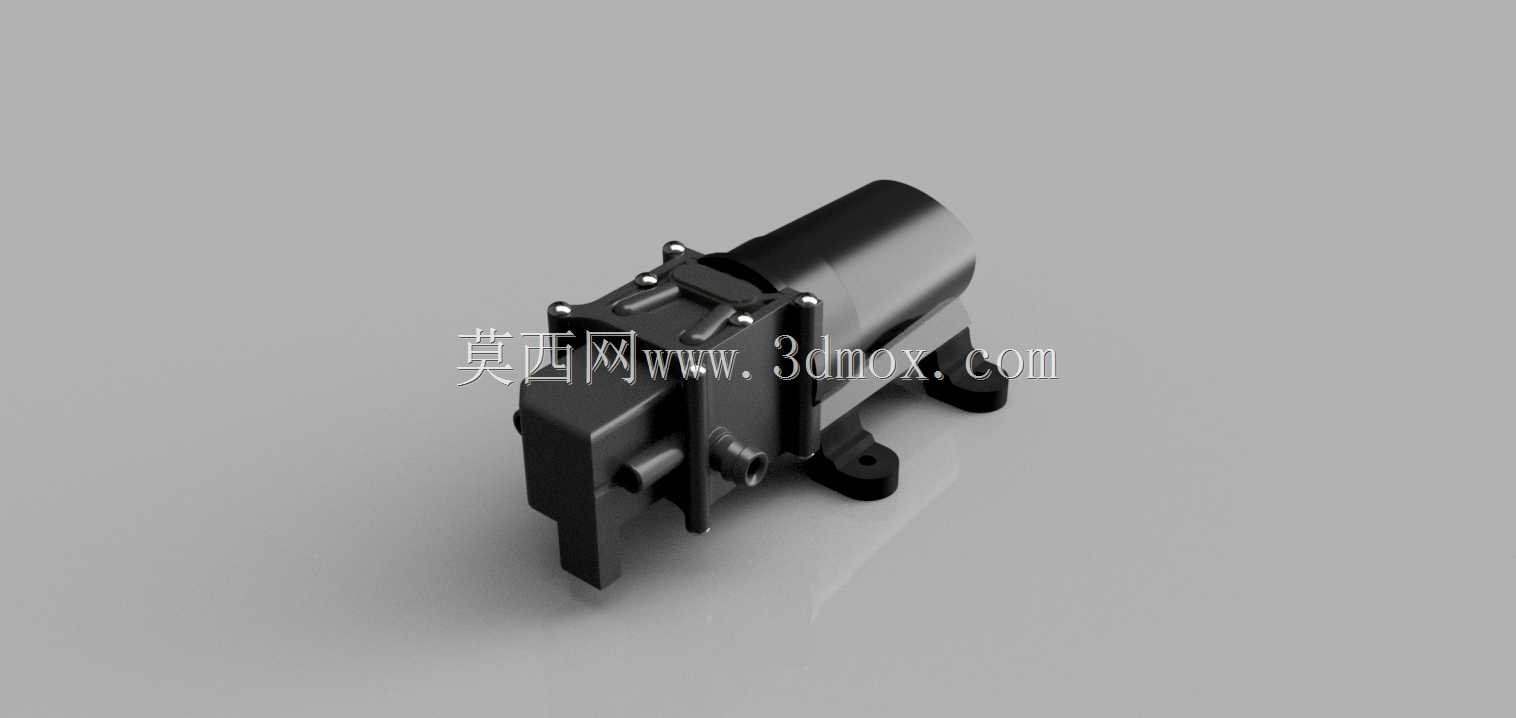

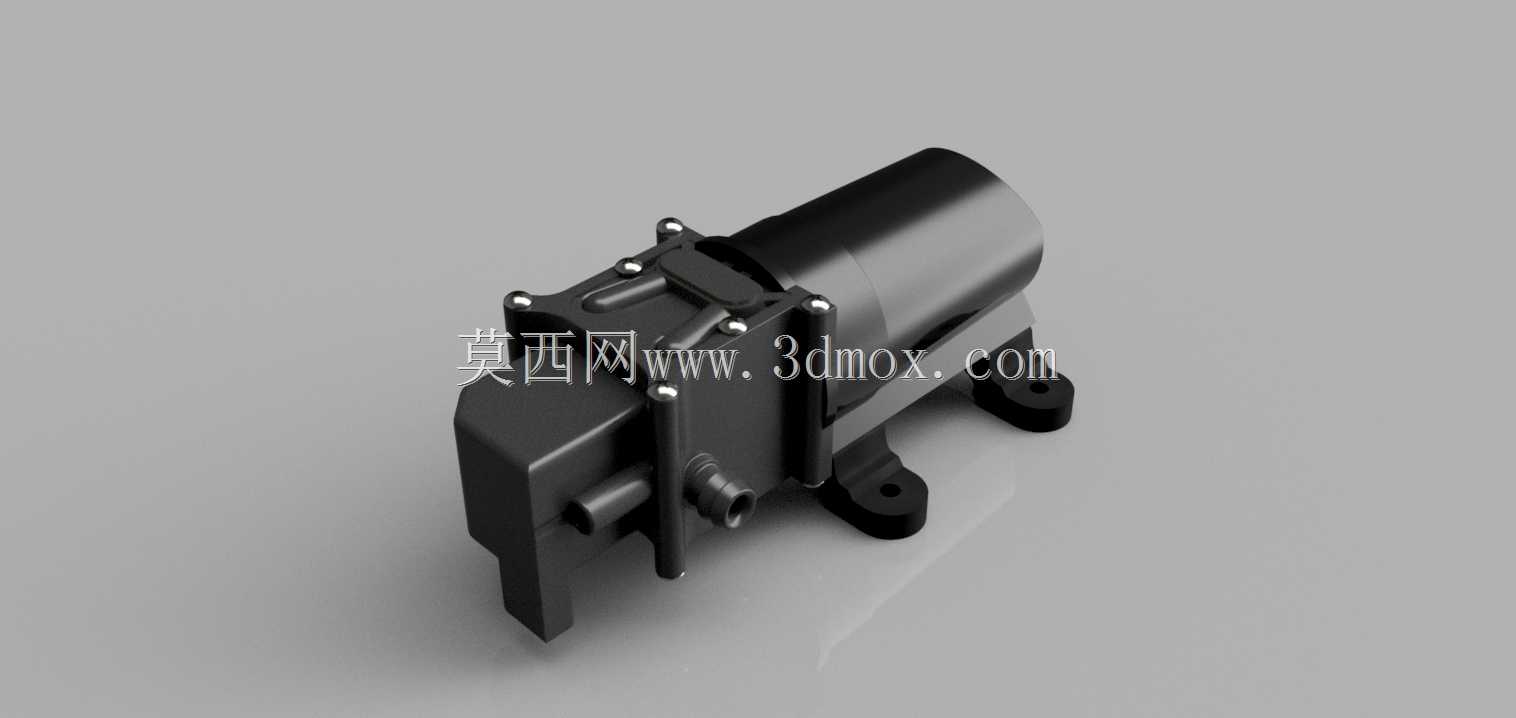

设计过程中首先确定的是安装边界尺寸：底部两个带安装孔的支脚采用对称布局，孔位间距参考了市面多数小型设备的泵类安装通用孔距，支脚的厚度做了加强处理，避免长期运行振动导致支脚断裂，安装孔设计为沉孔结构，固定螺丝锁紧后螺丝头不会突出支脚底面，保证泵体安装后可以平稳贴合安装面，不会出现翘曲问题。电机部分的外径尺寸控制在适配常规5系直流电机的范围内，泵头与电机的连接法兰做了周向定位结构，装配时不需要反复调整角度就能对准螺丝孔，降低装配难度。进出水接口的位置设置在泵头侧下方，避开了电机接线端的走线空间，管路连接后不会和供电线路产生干涉，接口的外径尺寸适配常规的快插软管接头，不需要额外加工转接头就能直接对接常用的输水软管。

结构细节上，泵头的外壳做了加强筋布局，在增压腔对应的外壁位置增加了纵横交错的加强筋，既可以提升泵头外壳的耐压能力，避免长期高压工作出现壳体开裂，也能减少泵头工作时的薄壁共振，降低运行噪声。电机尾部没有设计多余的突出结构，整体轴向长度控制在紧凑范围内，可以塞进空间狭小的设备舱内，比如车载洗车器的手柄内部、小型喷雾器的设备舱夹层，都能容纳这个尺寸的泵体。直驱结构的设计也让泵的整体重量更轻，对于需要手持操作的设备来说，轻量化的泵体可以大幅降低长时间操作的疲劳感。

在安装适配性上，这款结构的重心落在两个安装支脚的中心连线上，固定后运行时的偏心力矩更小，安装螺丝承受的交变载荷更低，长期运行不容易出现螺丝松动的问题。泵体的所有外部棱角都做了圆角过渡处理，装配时不会划伤操作人员的手，也不会刮破周边的管路和线路。接线端的位置预留了足够的走线空间，用户可以根据自己的设备走线方向选择接线位置，不需要额外弯折导线，避免导线绝缘层被磨破造成短路风险。

从实际使用的角度出发，这款泵的结构设计充分考虑了小型设备集成的各类细节需求，没有多余的装饰性结构，所有外形设计都服务于功能实现和安装便利性，不管是用于现有设备的泵体替换，还是新设备开发时的结构选型参考，这个三维结构都能提供非常贴合实际应用的设计参考，建模过程中所有配合尺寸都按照实际加工公差做了预留，按照结构图纸加工出的零件可以直接完成装配，不需要二次修配。
