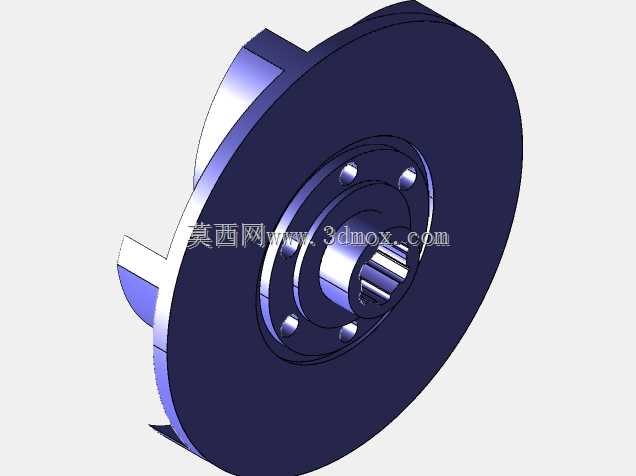

带花键安装位的离心式水泵叶轮结构

　　叶轮中心采用内花键连接结构，这种连接方式相比普通平键连接，拥有更大的接触承载面积，能在泵组高速启停、负载波动的工况下，更均匀地传递轴端扭矩，避免键槽位置的应力集中导致的叶轮开裂、键剪切失效等故障，同时花键的对中精度更高，能有效降低叶轮高速旋转时的动不平衡量，减少泵组运行时的振动与轴承附加载荷。叶轮前盖板侧设计有均匀分布的6个平衡孔，这些平衡孔连通叶轮进口侧与后泵腔，能平衡大部分叶轮前后盖板的轴向压力差，降低泵组轴向力对推力轴承的载荷，延长轴承的使用寿命，平衡孔的位置与孔径经过匹配设计，在平衡轴向力的同时，尽可能减少回流对进口流场的干扰，避免效率出现大幅下降。这款叶轮属于离心泵核心水力做功部件，日常应用覆盖民用供水增压、工业循环水输送、暖通系统水循环、小型农田排灌等多个场景，是决定水泵扬程、流量、运行效率的核心零件，其结构设计直接影响泵组的水力性能与运行稳定性。从结构设计逻辑来看，该叶轮采用闭式后弯叶片构型，叶片与前后盖板一体成型，相比开式叶轮，闭式结构能大幅减少叶轮流道内的流体泄漏损失，在输送清水类低粘度无颗粒介质时，能保持更高的容积效率，适配绝大多数常规清水输送工况的性能需求。

　　从安装边界来看，叶轮的轮毂轴向长度与花键有效配合长度匹配常规IS型、ISG型立式/卧式单级离心泵的轴端安装尺寸，后盖板侧的轮毂端面可直接贴合轴肩定位，配合轴端锁紧螺母即可完成轴向固定，无需额外加装定位轴套，能简化泵轴的结构设计，减少装配环节的零件数量。叶轮的叶片型线采用等变角螺旋设计，叶片进口边沿延伸至叶轮进口边缘，能减少流体进入叶轮流道时的冲击损失，叶片出口边与后盖板保持垂直，保证流体流出叶轮时的速度方向符合蜗壳流道的设计入流角，减少蜗壳内的水力撞击损失。

　　该叶轮的结构壁厚均匀，前后盖板厚度从轮毂处向外缘逐渐减薄，既保证了轮毂位置的结构强度，能承受扭矩传递与高速旋转的离心应力，又控制了叶轮整体重量，降低转动惯量，减少泵组启动时的电机启动电流冲击。叶轮外缘的径向跳动公差设计控制在0.05mm以内，装配后能保证与泵体密封环之间的间隙均匀，避免运行时出现动静摩擦，同时保持合理的密封间隙，减少叶轮出口高压流体向进口侧的回流损失。从实际使用场景的适配性来看，该叶轮的过流表面光滑过渡，没有明显的结构突变，能减少流体在流道内的脱流与漩涡产生，降低泵组运行时的水力噪声，适合对运行噪音有要求的楼宇供水、中央空调循环水等场景。

　　另外，该叶轮的结构满足3D打印的成型要求，在设备维修的应急场景下，可通过3D打印快速制作替换件，缩短停机等待时间，也可用于泵组性能测试阶段的样件快速迭代，通过打印不同叶片参数的叶轮进行水力性能测试，缩短产品研发周期。在建模过程中，叶轮的叶片曲面采用参数化建模方式构建，可通过调整叶片出口角、叶片包角、流道宽度等参数快速生成不同性能参数的叶轮模型，适配不同扬程、流量需求的泵型开发，花键结构采用标准渐开线花键参数设计，可直接与标准花键轴配合，无需二次加工适配。
