辅助加热器配套10升方形燃油储存箱

　　在驻车加热、小型工业辅助供热这类场景里，燃油供给的稳定性直接决定整套供热系统能不能持续可靠运行，这款10升容量的储油箱，就是针对这类分散式小型供热设备的供油需求设计的专用储油部件。不同于大型车辆的主燃油箱，这类辅助供热系统的安装空间往往非常局促，大多布置在设备舱边角、车架空余位置或者设备外壳的预留夹层里，所以设计阶段首先就把外形适配性放在了优先级很高的位置，整体采用带圆角过渡的扁平方形结构，四个边角全部做了圆弧倒钝处理，既避免了尖锐棱角在安装维护过程中划伤操作人员、刮蹭周边线束管路，也能在有限的安装空间里最大化利用容积，不会出现方形直角结构挤占周边安装间隙的问题。

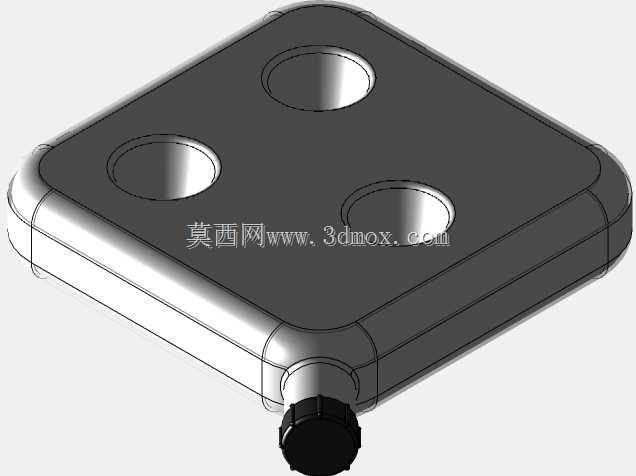

　　箱体顶面预留了三个圆形接口，这三个接口的位置是经过反复排布确认的，分别对应燃油输出、回油接入以及油量传感器安装位，接口的凸起高度做了严格控制，不会因为接口过高导致箱体上方需要预留过大的安装净空，同时接口周边做了局部加厚处理，避免管路插拔、长期震动过程中出现接口开裂渗漏的问题。箱体侧下方布置了带防护结构的放油/加油接口，接口位置低于箱体内部最低储油平面，能够保证日常维护时可以彻底排空箱内残油，不会出现旧油沉积变质影响燃油品质的情况，接口外部的六角防护结构既可以方便管路接头的拧紧操作，也能在设备运行过程中抵御飞溅的碎石、杂物磕碰，避免接头损坏漏油。

　　从安装边界来看，这款油箱的扁平结构设计，让它可以直接贴装在平整的设备安装面上，不需要额外设计复杂的悬空固定支架，箱体侧面的过渡圆角也适配常用的喉箍、抱箍固定方式，安装时不需要在箱体上额外打孔，避免了打孔带来的渗漏隐患。实际使用过程中，这类辅助油箱不需要承受高压，所以壁厚设计在满足结构强度、抗冲击要求的前提下做了优化，既能够耐受车辆行驶、设备运行过程中的持续震动，不会因为长期震动出现焊缝开裂，也不会因为壁厚过大导致整体重量超标，增加安装位置的载荷负担。设计时还考虑了不同安装角度的适配性，三个顶面接口的位置排布，即使箱体在安装时有小角度的倾斜，也能保证至少一个接口处于油面上方，不会出现供油中断或者回油喷溅产生过多油气的问题。

　　不同于通用储油容器，这款油箱的容积设定为10升，刚好匹配常见的5千瓦级辅助加热器8-12小时的持续运行燃油需求，既不会因为容积过小需要频繁补油，也不会因为容积过大导致燃油长期储存变质，尤其适合野外作业车辆、临时供热设备、驻车加热系统这类需要独立燃油供给的场景，不需要改动设备原有主油箱的油路结构，只需要单独布设供油管路就能完成加装，油路的独立性也避免了辅助系统用油影响主设备的燃油储备。箱体表面的平整结构也方便后续加装保温层，在低温环境下使用时，可以在箱体外部包裹保温材料，避免低温环境下箱内燃油析蜡、流动性下降，影响供热系统的正常启动运行，圆角过渡的结构也让保温层的包覆更加贴合，不会出现直角位置保温材料贴合不严产生冷桥的问题。在结构强度验证的思路上，这类储油部件不需要做极端的高压测试，重点验证的是长期震动下的密封性、温度交替变化下的结构稳定性，以及轻微外力磕碰后的抗变形能力，所以建模阶段就对安装固定位置、接口位置做了局部的应力分散设计，固定点位的受力会均匀分散到整个箱体平面，不会出现局部应力集中导致的箱体变形。
