双推进式水下助力航行器结构设计

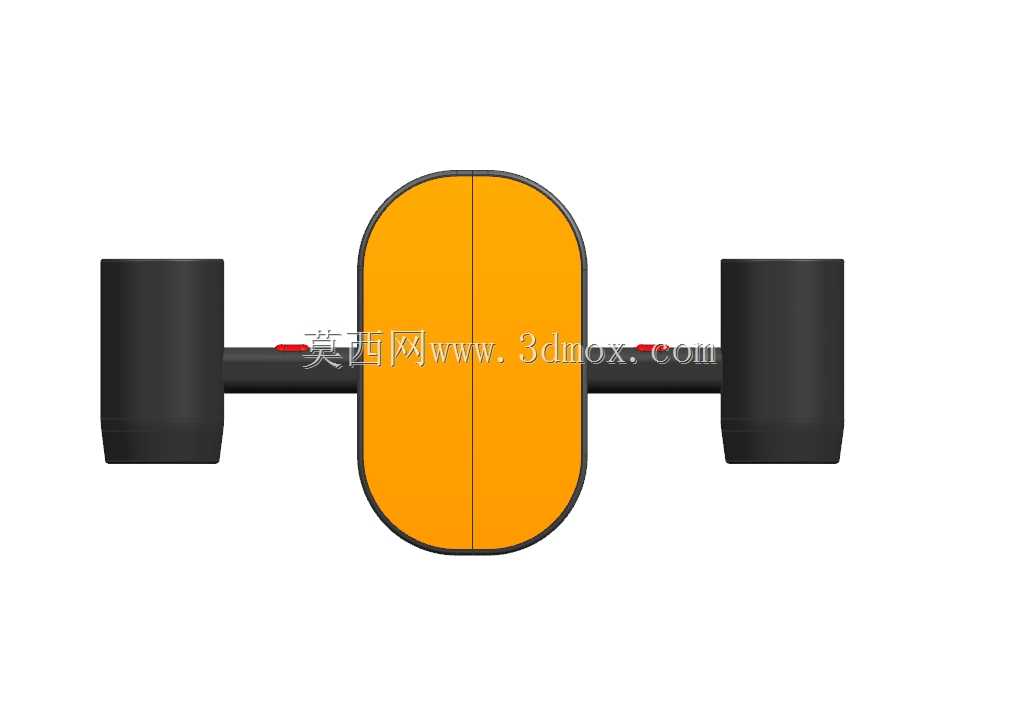

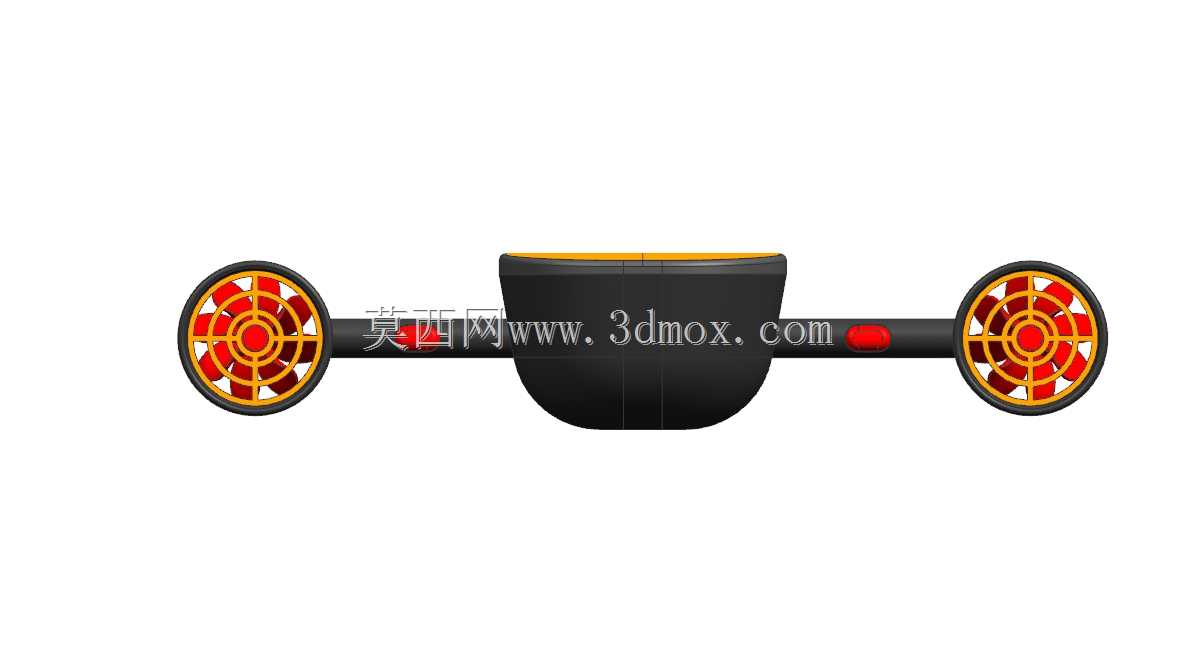

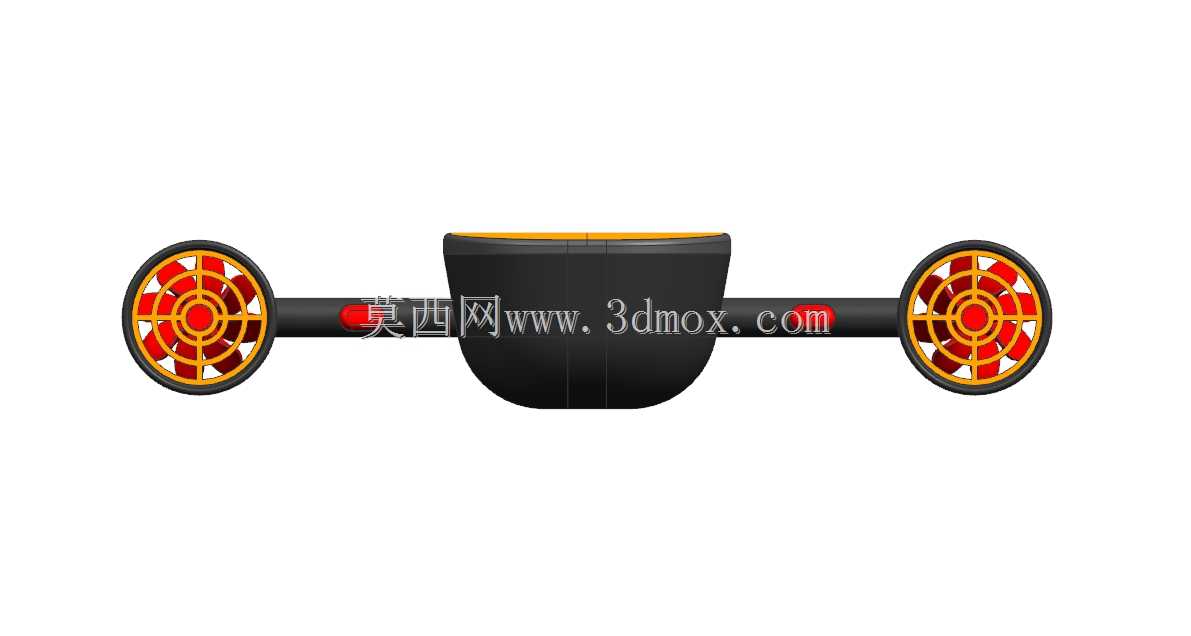

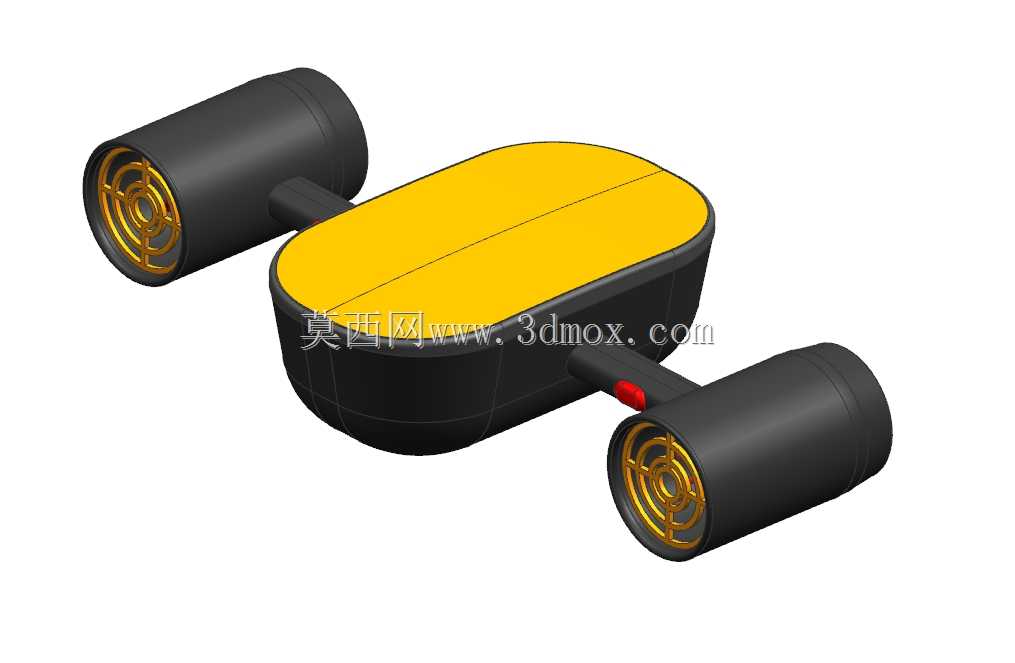

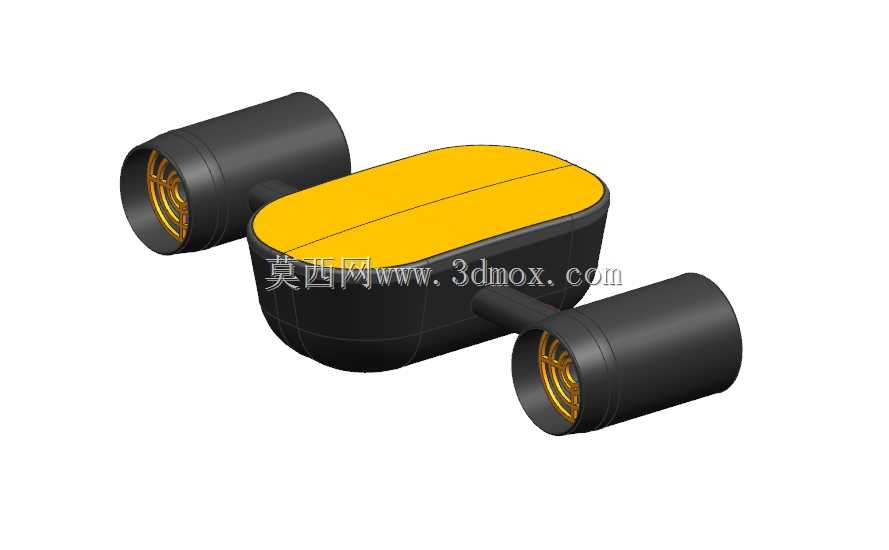

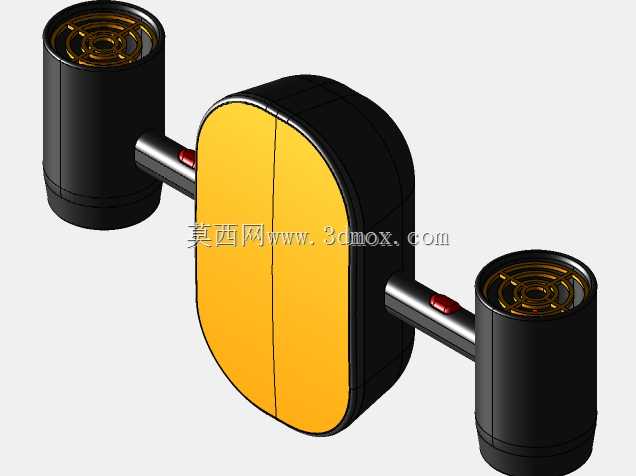

　　中部舱体内部预留了电池仓与控制电路的安装空间，舱体上下壳的合模面做了周向密封槽设计，可适配O型密封圈实现静密封，满足IPX8级的水下密封要求，舱体侧面的红色按钮为启停控制键，按键位置做了下沉式设计，避免水下误触，同时按键周边也做了二次密封结构，防止水压变化导致的渗水问题。双侧推进单元通过短连接臂与中部主体刚性连接，两个推进单元的轴线与中部舱体的水平轴线保持平行，推进单元的进流端与出流端都设置了防护格栅，格栅采用放射状辐条结构，既能够阻挡水中杂物卷入螺旋桨，也不会过度阻挡流道降低推进效率，推进单元内部集成了直流无刷电机与螺旋桨组件，电机外壳与推进筒采用过盈配合加密封胶的装配方式，减少额外紧固件带来的密封风险。这款双推进式水下助力航行器的结构设计，核心围绕近岸浅水休闲场景的使用需求展开，区别于专业级水下作业推进设备，它的整体结构更偏向轻量化、易操作的民用休闲定位，适配普通游泳爱好者、浮潜玩家在近岸泳池、浅海区域的短距离水下移动需求。从整体布局来看，主体采用中部浮力舱加双侧对称推进单元的架构，中部舱体为椭球形扁平设计，上表面做了圆弧过渡处理，既能够降低水下航行时的迎流阻力，也能让使用者在握持时更贴合手臂发力姿态，避免长时间握持产生的应力集中。

　　从安装边界来看，中部舱体的宽度控制在300mm以内，双侧推进单元向外延伸后整体宽度不超过600mm，整体高度控制在150mm左右，这样的尺寸设计既能够保证内部有足够的空间放置大容量锂电池组，实现1小时左右的连续续航，也不会因为体积过大导致携带不便，整体重量在空气中控制在3.5kg左右，水下依靠中部舱体的浮力材料可实现微正浮力，即使设备脱手也会缓慢上浮，避免丢失风险。在结构设计的细节上，连接臂与主体、推进筒的连接位置都做了圆弧过渡，避免直角结构带来的应力集中，同时也能减少紊流产生的航行阻力，推进筒的外壁做了细微的防滑纹理处理，方便使用者在佩戴潜水手套时也能稳定握持。流道设计上，推进筒的进流口做了喇叭口导圆处理，能够让水流更平顺地进入叶轮区域，降低叶轮的气蚀风险，出流口做了轻微的收敛设计，提升出水射流的集中度，进而提升推进效率。这款设备的使用场景覆盖了泳池休闲玩乐、浅海浮潜助力、水下摄影移动辅助等多个民用场景，结构设计上没有采用复杂的矢量转向结构，转向依靠使用者调整身体姿态来实现，大幅简化了内部结构，降低了故障概率，同时也降低了整体制造成本，更适合民用消费级市场的需求。

　　在材料选型上，主体外壳采用ABS加玻纤的改性材料，既能够满足水下的抗压强度要求，也具备足够的韧性，避免轻微碰撞导致的壳体开裂，推进器的防护格栅采用POM材质，具备良好的耐磨性与抗冲击性，密封件采用耐海水腐蚀的氟橡胶材质，能够适应海水环境下的长期使用，避免橡胶老化导致的密封失效。电池仓的设计采用抽拉式结构，仓盖与主体采用旋扣式连接，不需要额外工具即可完成电池更换，方便使用者在户外场景下快速替换备用电池，延长使用时长，仓盖内部设置了压力平衡膜，能够平衡不同水深下的舱内外压力，避免因为水压差导致的舱盖难以开启或者渗水问题。

　　控制电路部分集成了过流保护、欠压保护、堵转保护功能，当螺旋桨被杂物卡住时会自动切断电机电源，避免电机烧毁，欠压状态下会降低输出功率并提示使用者返航，避免电池过放影响使用寿命。整体结构的装配采用模块化设计，中部主体、双侧推进单元都可以单独拆卸，当单个推进单元出现故障时可以单独更换，不需要整体报废，降低了后期的维护成本，连接臂内部预留了走线空间，电机的控制线通过连接臂内部的走线槽连接到中部舱体的控制板，走线位置都做了密封胶封堵，避免渗水导致的电路短路。
