水下机器人用108型ROV推进装置结构

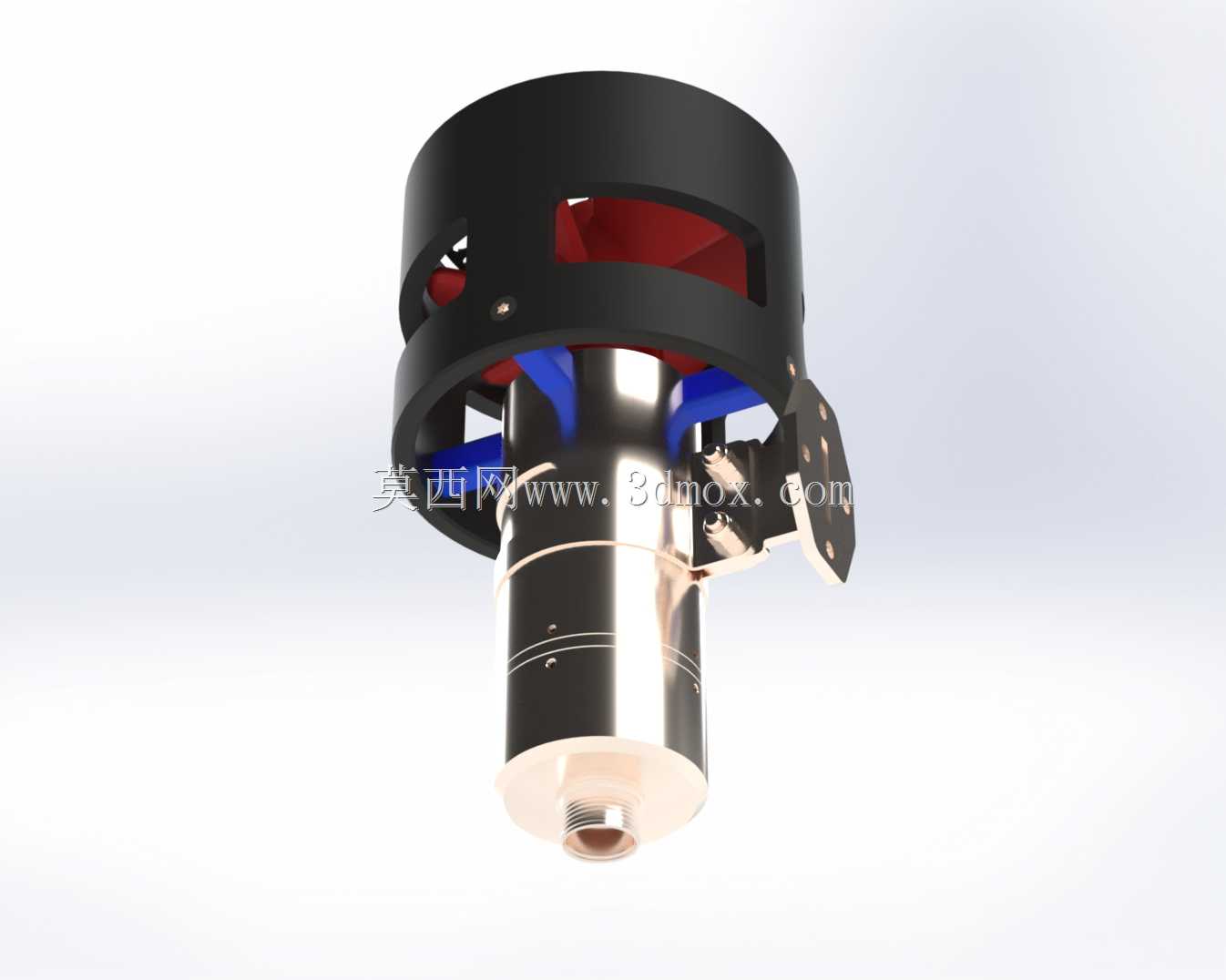

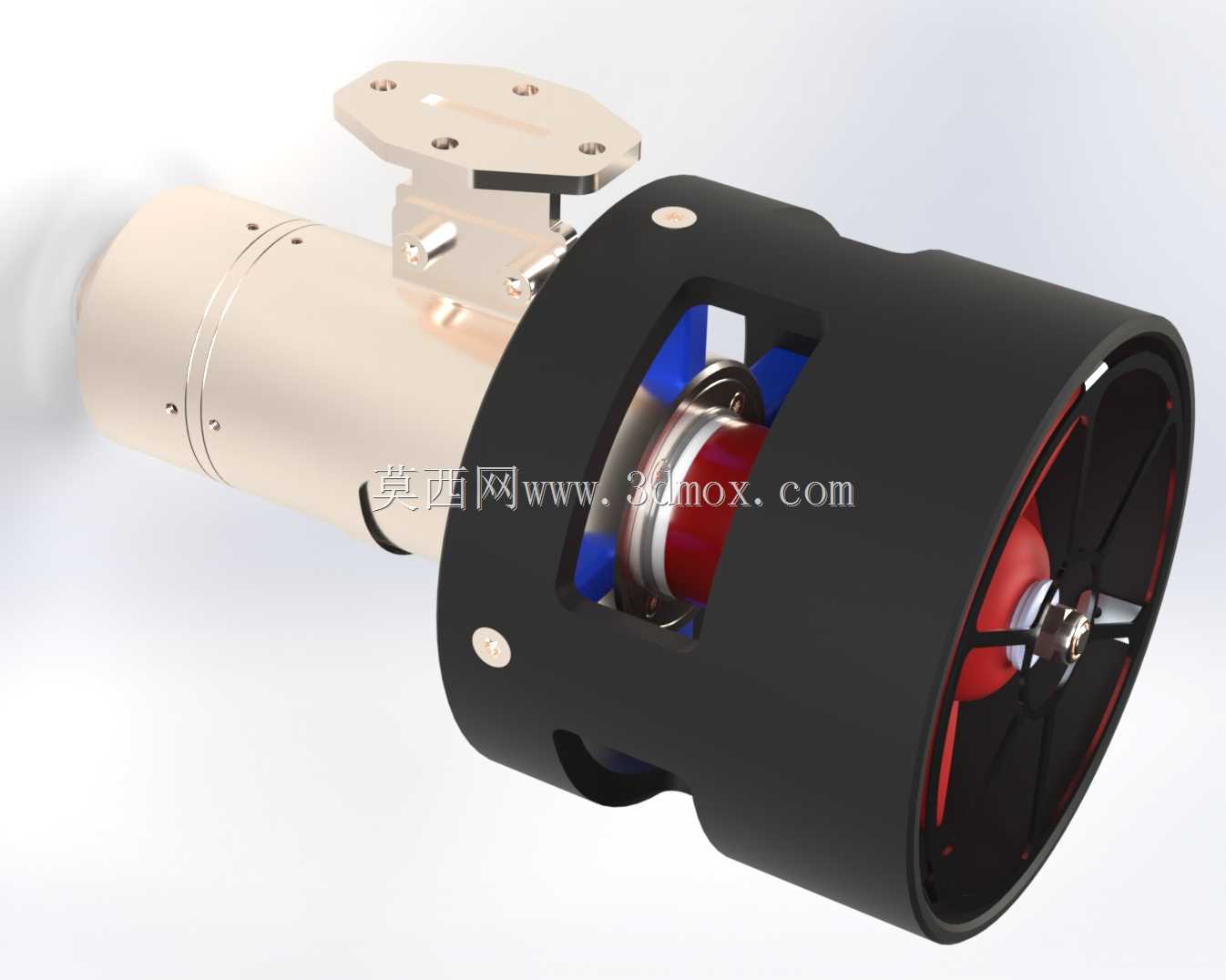

　　在水下作业装备的动力单元选型中，ROV推进装置是决定水下机器人机动性能的核心部件，这款108规格的推进结构，主要适配中小型观察级、轻作业级水下机器人的动力配置需求，可覆盖水下巡检、船体附着物清理、水下观测采样、浅海管线排查等多类水下作业场景的动力输出要求，既可以作为ROV的主推进单元提供前后行进的推力，也可作为侧向、垂向辅助推进单元，实现机器人的悬停转向、姿态调整、定深航行等动作。从结构设计逻辑来看，这款推进装置采用了导流罩集成式的布局，将动力输出段、螺旋桨动叶、导流防护结构、安装固定座做了一体化整合，避免了水下环境中零散部件的密封冗余问题。

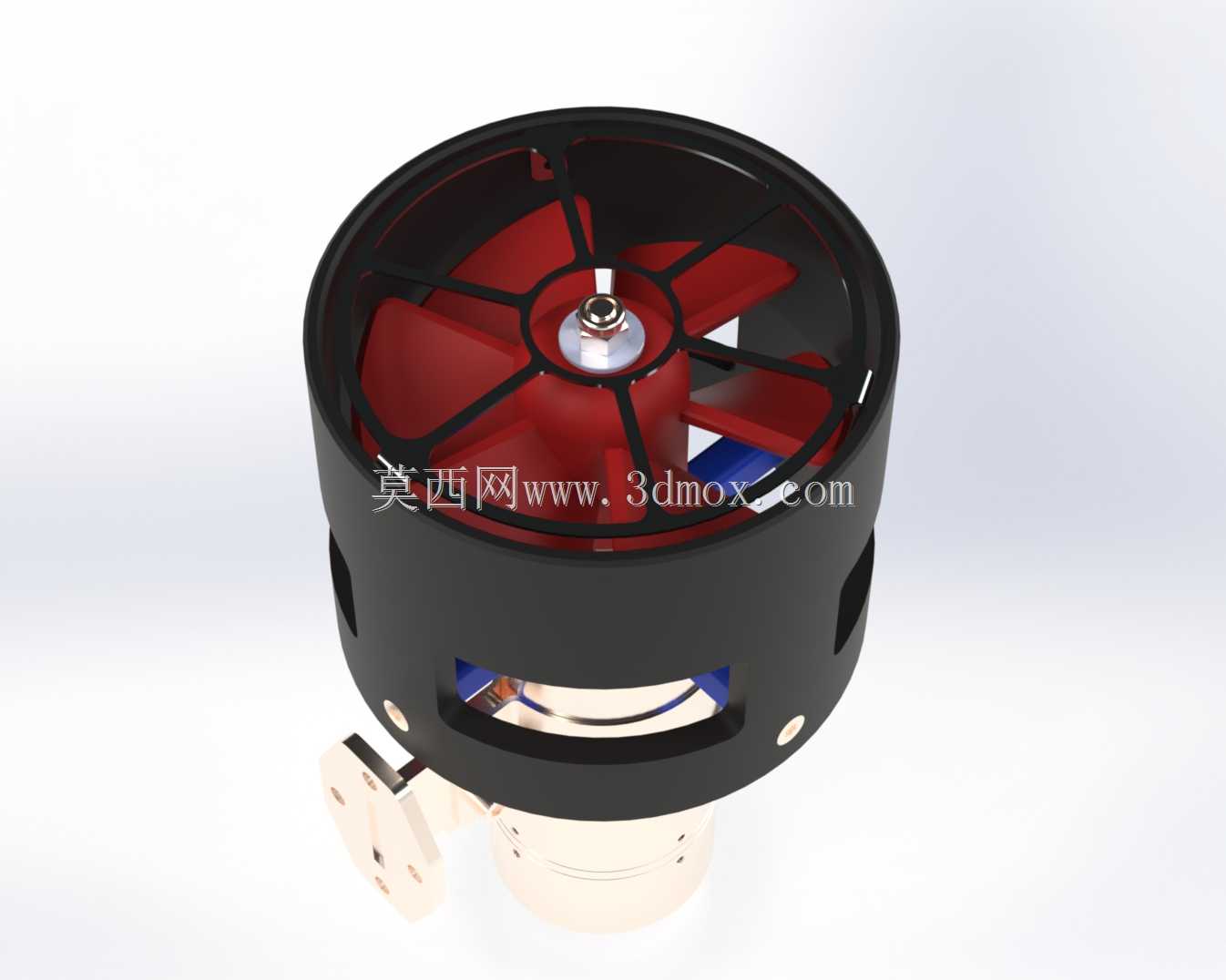

　　前端的黑色导流罩采用流线型收敛设计，罩体上开设的镂空槽既可以降低水流进出的阻力，减少推进过程中的紊流损耗，也能在水下遇到水草、细小杂物缠绕时，避免杂物直接卡入螺旋桨叶与电机输出轴的连接位置，同时罩体边缘做了圆角过渡处理，减少水下航行时的水流噪声，降低对水下声学探测设备的信号干扰。导流罩内部的螺旋桨采用多叶式设计，桨叶做了后掠角优化，在低转速下即可输出足够推力，适配水下机器人低速巡航、精准悬停的作业需求，桨叶与导流罩内壁之间预留了均匀的装配间隙，既避免转动过程中出现刮蹭干涉，也能保证水流经过桨叶后的导向效率，减少推力损失。

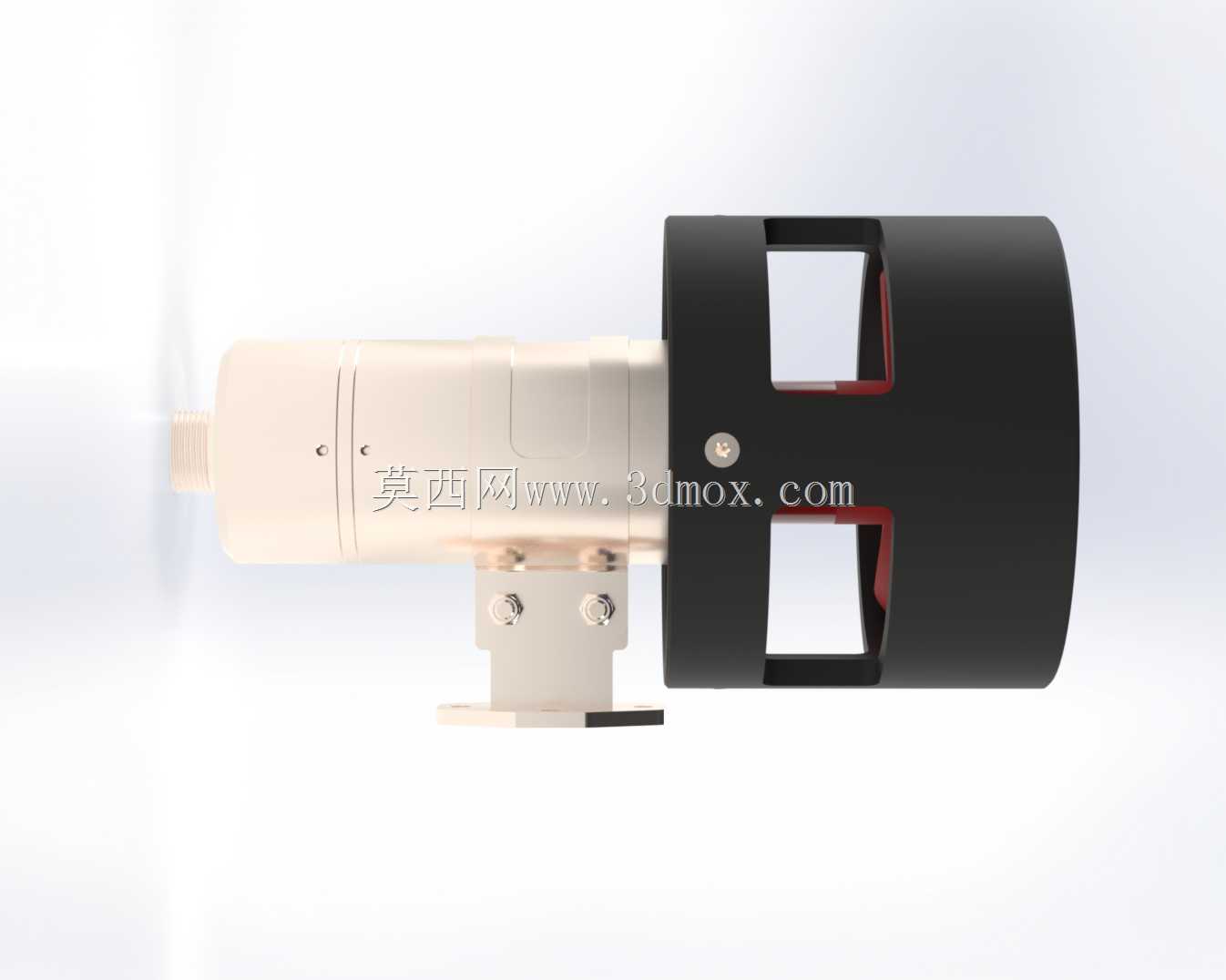

　　中段的动力舱段采用圆柱形密封壳体结构，壳体表面做了硬质阳极氧化处理，可耐受海水长期浸泡的腐蚀环境，舱段与导流罩的连接位置设置了径向密封槽，可通过O型圈实现静密封，满足一定水深下的水密要求，避免舱内的动力部件进水失效。舱体上方的安装固定座采用平板式安装接口，座体上预留了多个对称分布的安装孔位，可通过标准紧固件直接固定在ROV的框架型材上，安装座与动力舱体之间设置了角度微调的锁紧结构，安装时可根据ROV的整体重心分布、推力布局需求，小范围调整推进器的安装角度，优化整机的推力线位置，减少航行时的姿态偏转力矩，降低控制系统的姿态修正功耗。

　　从安装边界来看，这款推进装置的最大外径为108mm，整体轴向长度控制在紧凑范围内，安装座的孔位间距适配常规水下机器人的框架安装尺寸，不需要额外设计复杂的转接支架即可完成装配，安装时需要注意预留导流罩前后的水流通道空间，避免框架结构遮挡进出水路径导致推力下降。在实际工程应用中，这类推进装置的选型需要匹配ROV的整机水下重量、设计航速、作业水深等参数，这款108规格的推进单元推力输出区间适配10-30kg级的中小型ROV，相比小规格推进器，它的推力冗余更充足，在遇到水下暗流、水流扰动时可以提供足够的反推力维持机器人姿态稳定，相比大规格推进器，它的体积重量更小，不会过多占用ROV的搭载空间，也不会增加过多的整机重量影响浮力配平。设计过程中，结构工程师重点考量了水下环境的特殊使用要求，所有外露的金属部件都选用了耐海水腐蚀的材质，紧固件采用不锈钢材质，避免长期水下使用出现锈蚀卡死的问题，导流罩选用高强度工程塑料材质，在保证结构强度的同时降低整体重量，同时具备一定的抗冲击性能，在水下遇到轻微碰撞时不会出现开裂破损。另外，推进装置的出线位置设置在动力舱的尾部，采用水密接插件设计，可直接与ROV的电控舱进行连接，不需要额外做线缆密封处理，减少现场装配的工作量。在三维建模过程中，模型完整还原了推进器的所有装配细节，包括导流罩的镂空结构、安装座的孔位尺寸、桨叶的曲面造型、密封槽的位置尺寸，可直接用于ROV整体装配的干涉检查、安装位置模拟、水阻仿真分析的前置模型，也可作为水下装备选型阶段的结构参考，帮助设计人员快速完成动力单元的布局规划，减少重复建模的工作量。在实际装配验证环节，这类集成式推进装置的维护难度较低，当需要清理桨叶缠绕的杂物或者检查密封件状态时，只需要拆开导流罩与动力舱的连接紧固件即可完成操作，不需要拆解整个动力舱段，可缩短水下作业的现场维护时间，提升作业效率。
