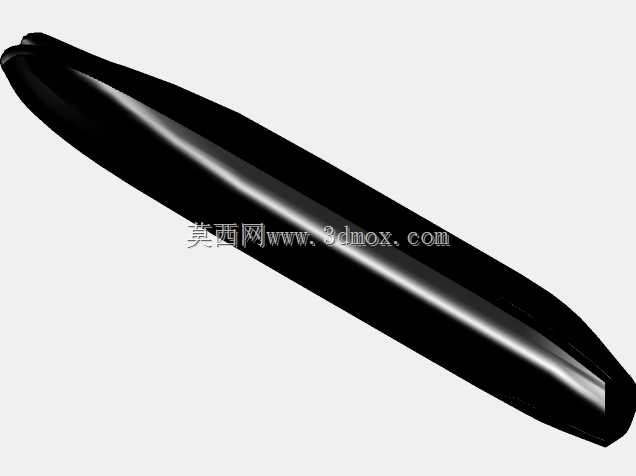

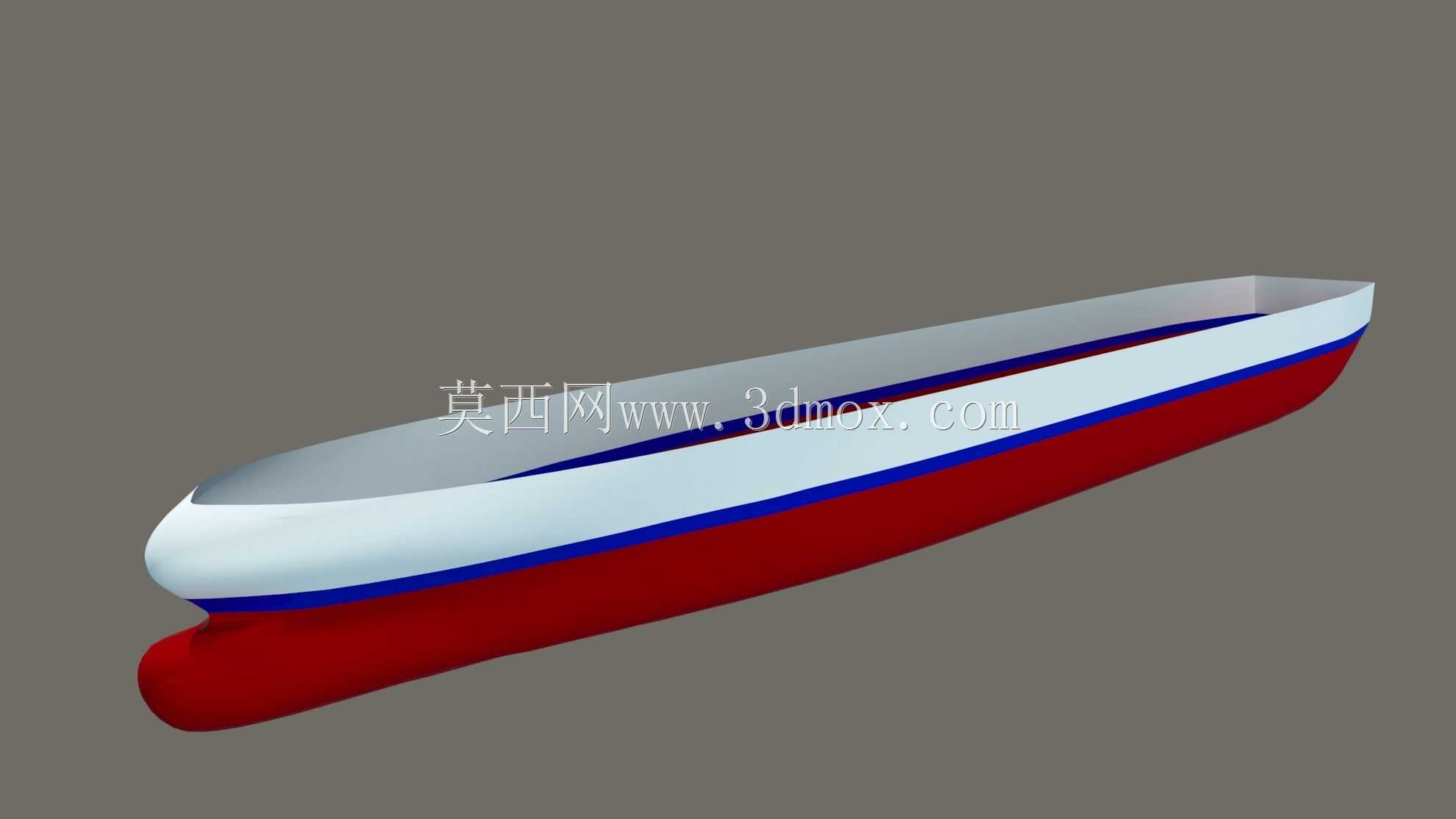

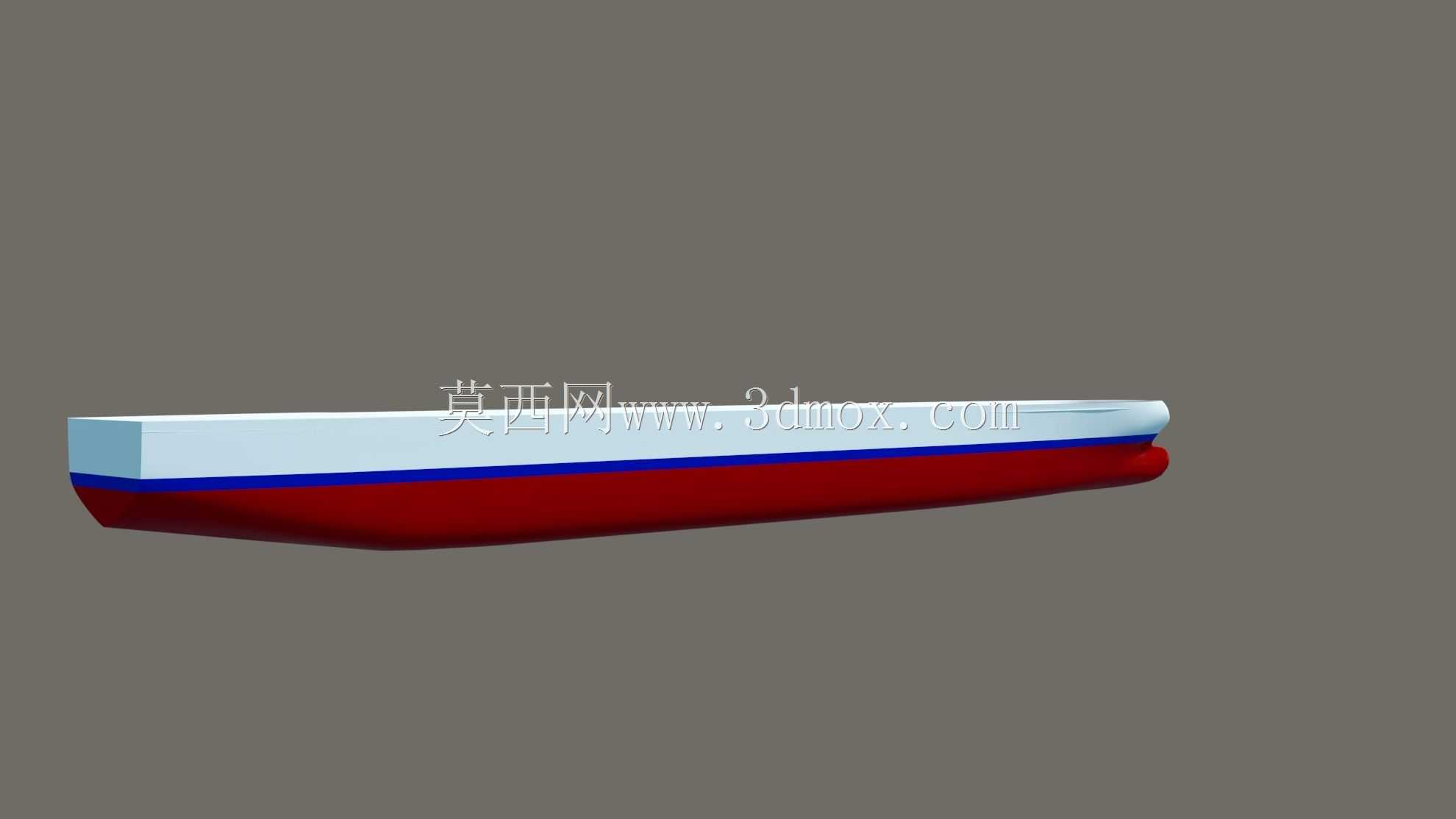

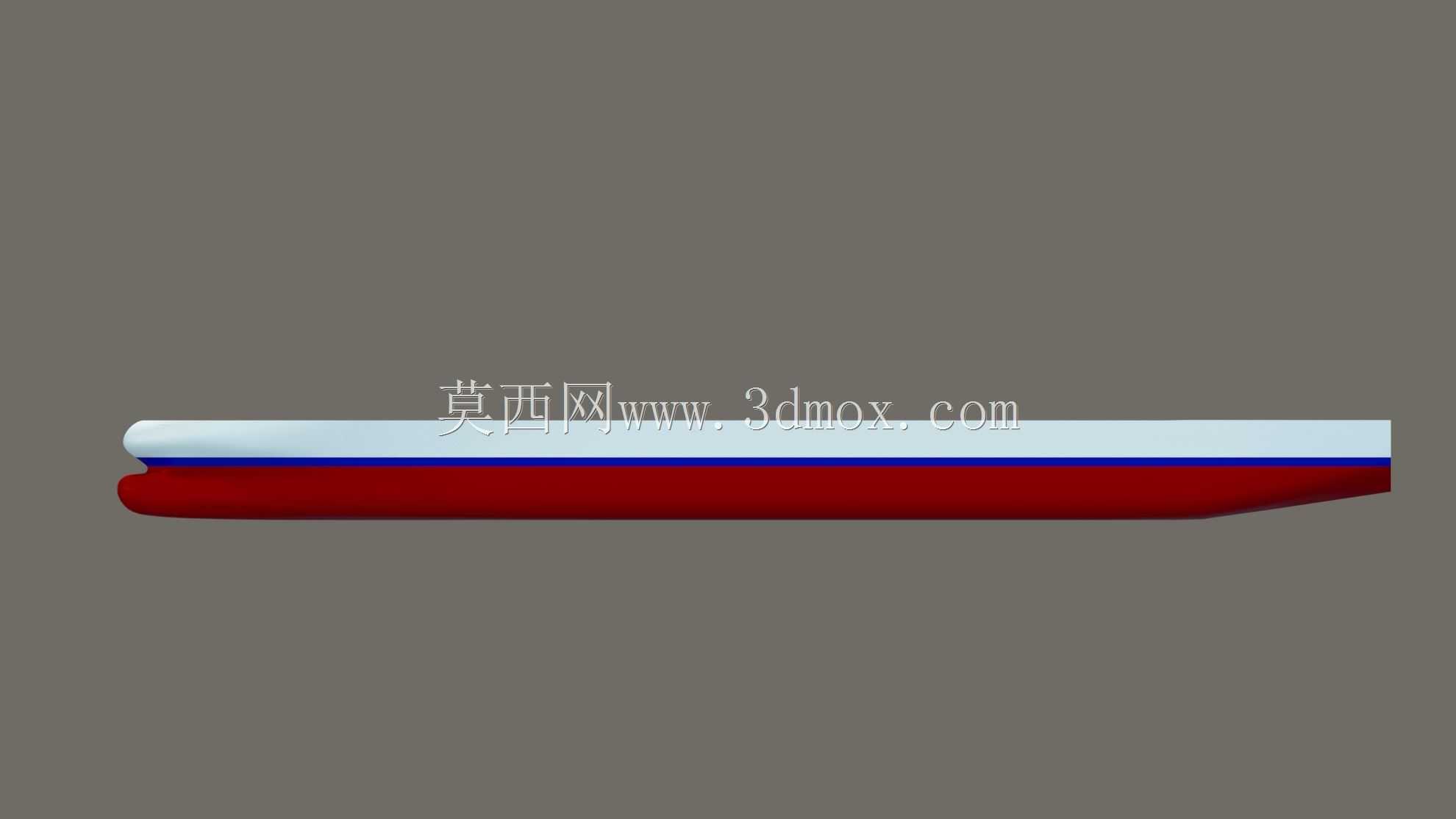

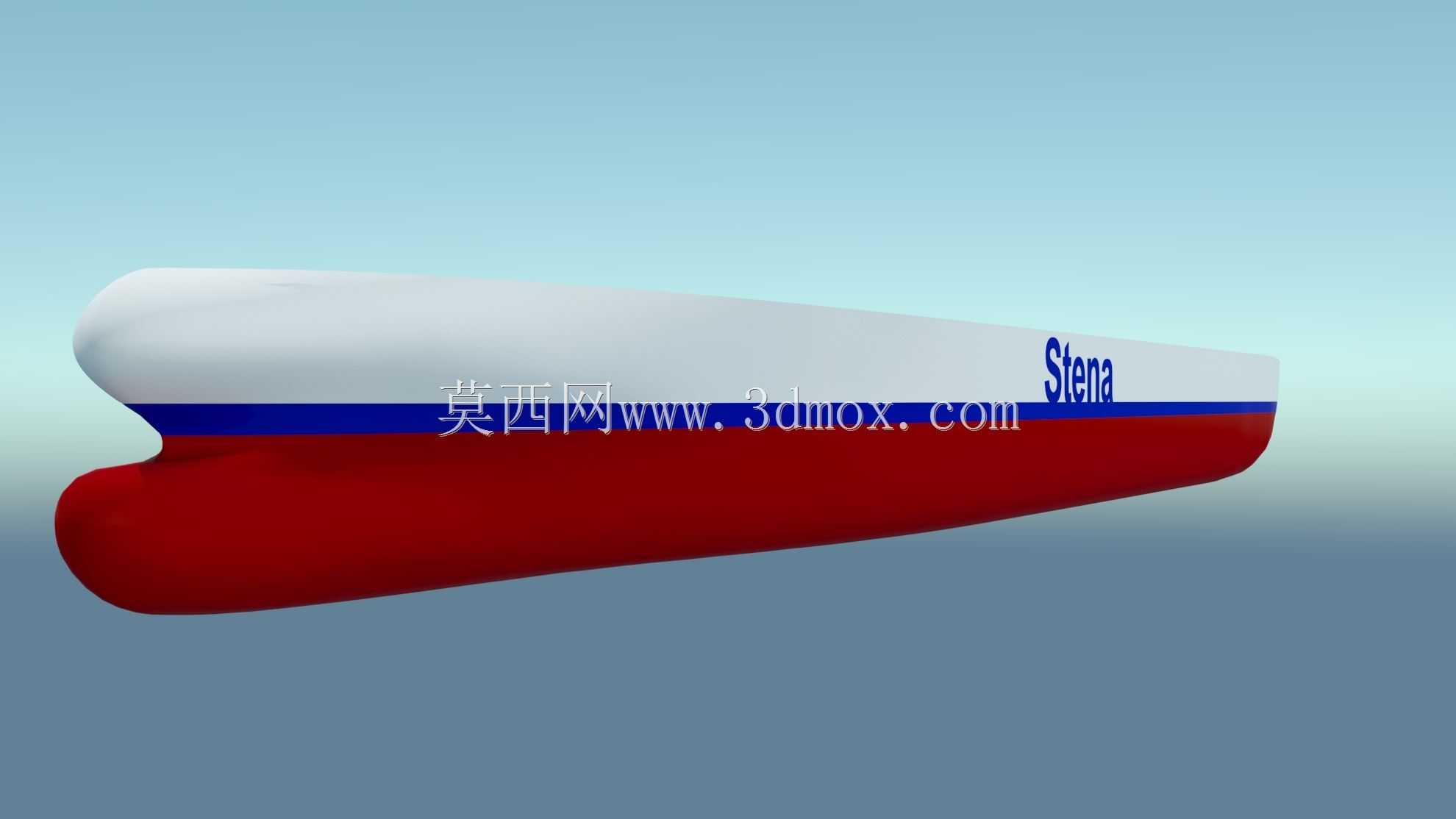

低阻高速船舶船体结构三维设计

项目分类:船 发布时间:2025-11-10 ID:1093431
  • 低阻高速船舶船体结构三维设计
  • 低阻高速船舶船体结构三维设计
  • 低阻高速船舶船体结构三维设计
  • 低阻高速船舶船体结构三维设计
  • 低阻高速船舶船体结构三维设计
  • 低阻高速船舶船体结构三维设计

在民用航运、近海特种作业以及高速客货运输场景中,船体水动力性能直接决定船舶运营的燃油消耗、航速稳定性以及恶劣海况下的航行安全,本次设计的船体结构围绕20节设计航速的低阻需求展开,从线型优化到结构边界适配都贴合实际航行工况的工程要求。

从水动力设计逻辑来看,船体首部采用大倾角前倾式球鼻艏改型,区别于传统货船的肥大球鼻结构,该线型在20节航速段能有效打散船首兴起的波系,降低兴波阻力占比——常规排水型船舶在18-22节航速区间,兴波阻力可占总阻力的40%以上,通过首部线型的曲率连续过渡,能让船首波与船身中部的波谷形成相位抵消,减少波浪能量耗散。船体中部采用平行中体适度缩短的设计,兼顾舱容利用率与摩擦阻力控制,平行中体长度占船长比例控制在35%以内,避免过长的直舷段导致边界层过早分离,同时舷侧采用外飘角度渐变设计,从首部的22度外飘逐步过渡到中部的垂直舷侧,再到尾部的8度内收,既减少航行时甲板上浪的概率,也能优化尾部伴流场的均匀度。

船体底部采用纵流压浪线型,舭部设置连续的舭龙骨结构安装位,舭龙骨宽度取船宽的3.5%,长度覆盖中部70%的船长区域,无需额外加装减摇鳍就能满足近海航行的横摇阻尼要求,降低船舶配套设备的加装成本。尾部采用方艉设计,艉封板距离设计水线的高度控制在0.8米,配合直径适配的螺旋桨安装空间,能让螺旋桨盘面处的伴流不均匀度控制在8%以内,提升推进效率的同时降低螺旋桨空泡激振,减少船体结构的振动疲劳风险。

从结构安装边界来看,船体主甲板的梁拱取1/50的标准值,既方便甲板排水,也能给上层建筑安装提供平整的基准面;舱壁设置严格遵循水密分隔要求,全船设置5道水密横舱壁,将船体分隔为首尖舱、两个货舱/客舱、机舱、尾尖舱,每个舱段的长度都满足破损稳性的计算要求,单个舱室进水后船舶仍能保持足够的干舷高度。船体外壳板的厚度沿船长方向渐变,中部0.4倍船长区域的外板厚度最大,向首尾两端逐步减薄,在保证总纵强度的前提下控制船体自重,降低船舶空载吃水。

实际应用中,该船体线型适配20节航速下的近海客货运输、短途滚装运输以及特种作业船舶搭载需求,设计吃水状态下的方形系数控制在0.52,属于中高速排水型船的合理区间,既兼顾了1500吨级以内的载重量需求,也能保证在3级海况下航速损失不超过10%。船体的型线设计全程保证曲率G2连续,没有局部的折角突变,既降低了航行时的粘压阻力,也能减少外板加工时的冷弯工艺难度,所有外板都能通过常规的水火弯板工艺加工成型,不需要定制特殊的压模,适合中小船厂的批量建造需求。

在结构细节设计上,舷侧纵桁、龙骨的布置都和舱壁位置对齐,避免结构应力集中,主机基座的安装面和船体尾部的强结构直接连接,将主机振动直接传递到主船体结构上,避免局部共振。锚链筒的位置设置在首柱后侧,锚收起后能完全贴合船体外板,不会突出外板增加额外航行阻力,也避免锚爪在航行时晃动敲击外板造成涂层损伤。舵系安装位置在螺旋桨后方的伴流加速区,舵杆中心线距离螺旋桨盘面的距离取0.3倍螺旋桨直径,既能利用螺旋桨的尾流提升舵效,也能避免舵叶和螺旋桨的安装干涉。

不同于高速快艇的滑行艇线型,该船体属于排水型高速船,在20节航速下不会出现明显的艇体抬升现象,航行稳定性更好,适合长距离航线的持续运营,不会因为海况稍差就出现严重的拍底现象,船员的工作舒适度和货物的运输安全性都更有保障。船体的压载舱布置在双层底区域,压载水的调配可以满足不同载重量下的纵倾调整需求,保证船舶在空载和满载状态下都能保持最佳的纵倾角度,始终处于低阻航行的浮态区间。
