双缸立式船用蒸汽机结构设计

这款双缸立式动力装置，主要面向小型内河船舶、作业艇以及复古船模复刻场景提供动力输出方案，在船舶动力系统中承担核心原动机功能，通过蒸汽压力推动活塞往复运动，将热能转化为曲轴旋转的机械能，可直接驱动螺旋桨或连接传动机构带动船舶辅机作业。从实际应用场景来看，这类小缸径立式蒸汽机既可以作为小型观光蒸汽船的主动力，也能作为船舶教学演示、工业模型展陈的实体结构样件，还原早期船舶动力的机械传动逻辑，帮助从业者理解往复式动力的做功原理。

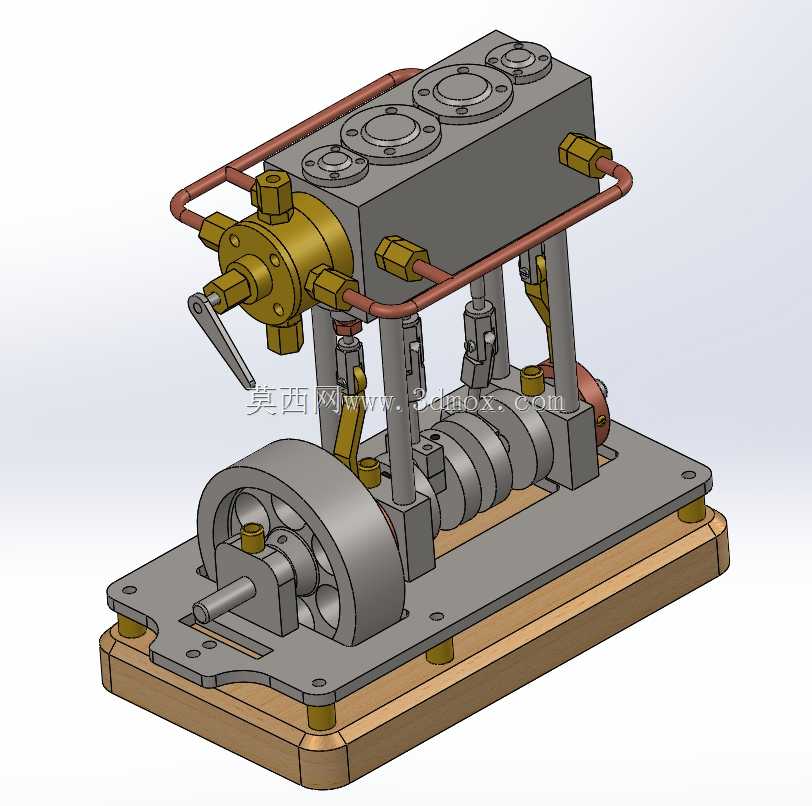

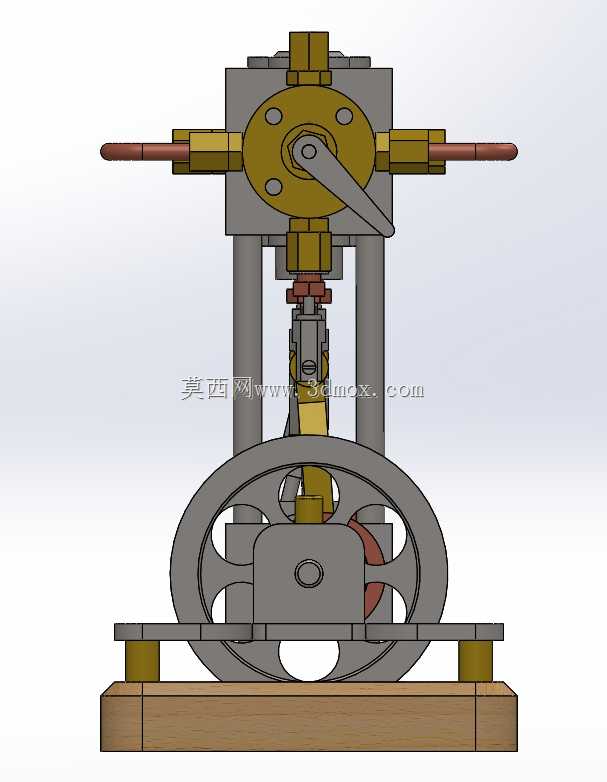

从功能特性上看，双缸立式布局能够有效抵消单缸动力的做功死点，曲轴每旋转一周可完成两次做功循环，动力输出的平顺性远优于同缸径单缸结构，运行时的扭矩波动更小，不需要额外加装大质量飞轮就能维持稳定转速，适配船舶航行时不同负载下的动力需求。缸体与阀组采用集成式布局，蒸汽管路沿缸体外侧对称布置，减少了管路冗余长度，降低蒸汽输送过程中的热量损耗与压力损失，同时外置的管路布局也便于后期检修时的密封检查与部件更换。换向阀组布置在缸体侧方，通过操纵杆可直接控制蒸汽进汽方向，实现主机的正反转切换，不需要额外加装换向齿轮箱，简化了船舶动力舱的传动结构，缩小了整套动力装置的占用空间。

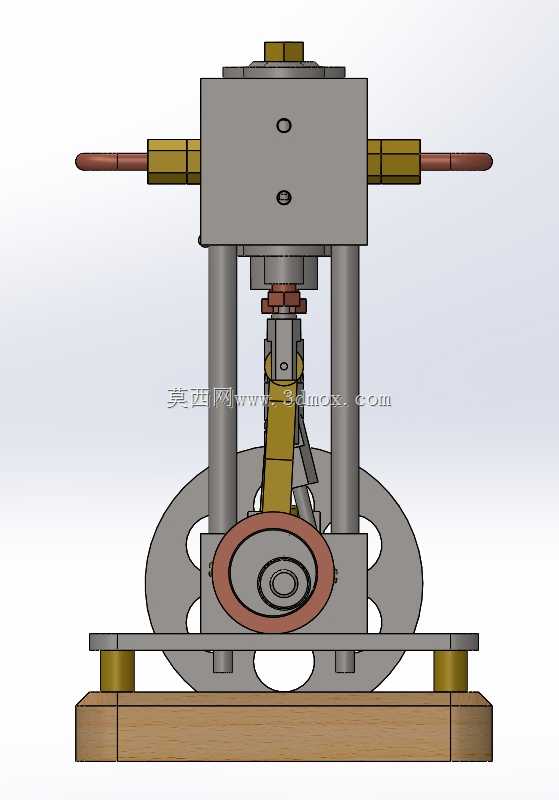

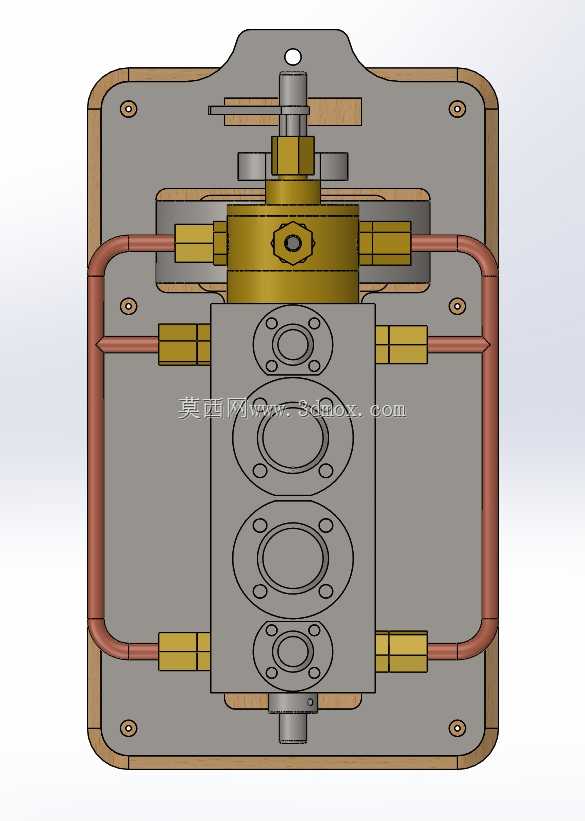

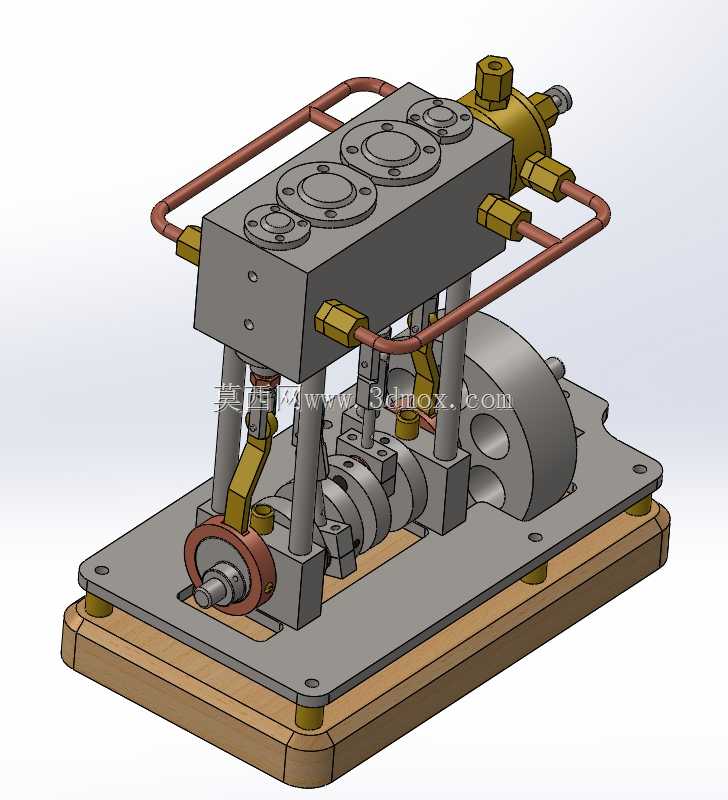

设计过程中优先考虑了船用场景的安装稳定性，底座采用双层结构设计，下层为木质减震垫层，上层为金属安装基板，基板上预留了多组螺栓安装孔，可直接固定在船舶动力舱的安装基座上，运行时的机械振动可通过木质垫层缓冲，避免振动直接传递到船体结构引发共振。曲轴与飞轮端采用悬臂式输出设计，输出轴端预留了联轴器安装位，可直接连接传动轴系，不需要额外调整轴系对中位置，降低现场安装的调试难度。缸体支撑立柱采用对称分布结构，将上部缸体的载荷均匀传递到底座上，即使在船舶横倾、纵倾的航行状态下，也能保证各运动部件的受力均匀，避免出现偏磨、卡滞等故障。

尺寸边界上，缸径设定为24mm，活塞行程28mm，整体结构的横向、纵向安装尺寸都控制在小型动力舱的适配范围内，高度方向采用立式布局压缩了水平方向占用空间，对于舱内空间局促的小型船舶十分友好。活塞与缸套的配合间隙按照热胀冷缩的工况预留了合理余量，在蒸汽高温工作状态下仍能保持良好的密封性能，减少蒸汽泄漏带来的效率损失。连杆与曲轴的连接部位采用飞溅润滑结构，不需要额外加装复杂的强制润滑系统，日常维护仅需定期补充润滑油即可，降低了运维难度。配气机构的凸轮轮廓经过优化，进汽、排汽的正时匹配双缸做功顺序，保证蒸汽在缸内充分膨胀做功，提升蒸汽的利用效率，减少燃料消耗。

整套结构的运动部件都做了限位设计，活塞上下止点位置留有合理的余隙，避免运行过程中出现撞缸故障；飞轮的转动惯量经过匹配计算，既能够储存足够的能量维持曲轴过死点的转动，又不会因为质量过大导致启动阻力过高。外部管路采用铜管连接，接头部位采用锥面密封结构，耐受蒸汽工作时的高温高压环境，长期运行也不易出现泄漏问题。操纵杆的操作行程经过优化，换向操作时不需要过大的操作力，船员在驾驶位即可通过连杆机构直接操纵主机换向，操控逻辑简单可靠，适配船舶航行时频繁换向的操作需求。
