0.75英寸轴用弹簧式机械密封结构

在中小流量离心泵、化工输送泵、小型液压回路以及民用供水增压设备的轴端密封场景中，这类适配3/4英寸轴径的机械密封是解决旋转轴与静止腔体间流体泄漏的核心部件，其设计直接决定了设备的无故障运行周期与介质输送过程的密封性表现。不同于传统填料密封需要定期压紧调整、摩擦功耗大的缺陷，该型机械密封依靠端面贴合的动环与静环形成密封副，配合弹簧提供的持续补偿力，能够在轴出现少量窜动、密封端面出现正常磨损时始终保持密封面的贴合压力，避免介质沿轴向外泄。

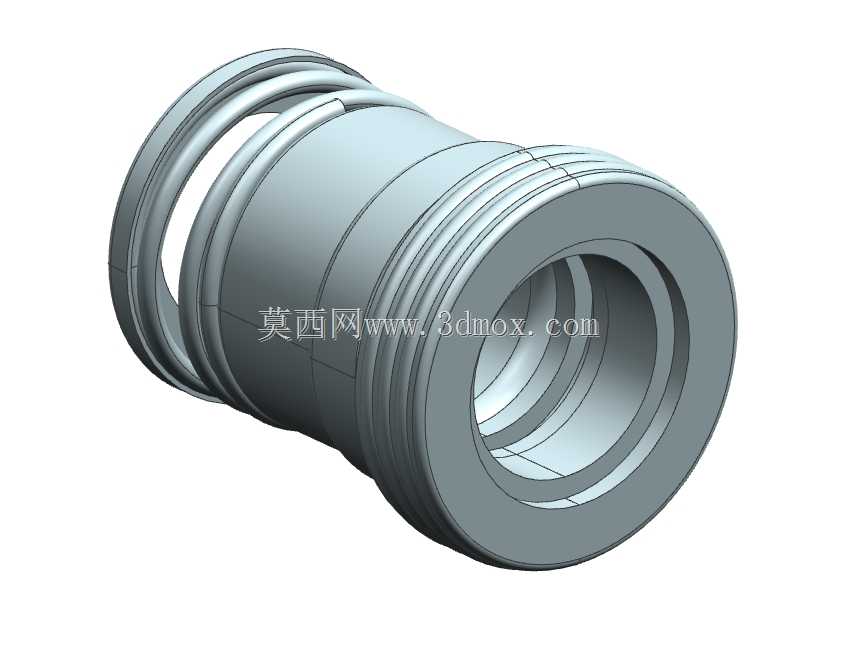

从实际安装边界来看，该密封整体为筒状套装结构，安装时直接套入对应直径的泵轴，轴向安装尺寸紧凑，不需要对原有泵腔的密封安装位做大幅改造，适配多数标准小型离心泵的密封腔预留空间，安装过程中仅需要确认轴的表面粗糙度达到Ra0.8以上，避免轴面存在毛刺、划痕划伤密封件内置的O型圈，同时保证密封端面与轴的垂直度误差控制在0.05mm以内，即可完成装配。其最大承压能力为150psi，对应约1.03MPa的工作压力，能够覆盖绝大多数低压流体输送场景的压力需求，包括常温清水、低腐蚀性化工介质、润滑性液压油等介质的密封工况，适用介质温度范围受内置橡胶件材质限制，常规丁腈橡胶配置下可适配-20℃到100℃的工作环境，若更换氟橡胶材质密封件可进一步提升耐温上限。

设计层面，该密封采用了多圈圆柱螺旋弹簧作为补偿元件，相比单弹簧结构，多弹簧布置能够让密封端面上的压力分布更均匀，避免单弹簧在轴高速旋转时出现的弹簧力偏载问题，在轴转速不超过3000rpm的工况下，密封端面的贴合状态稳定，不会出现局部过度磨损或者密封面开启泄漏的问题。密封的动环与静环分别采用不同材质配对，动环随轴同步旋转，通常选用硬度较高的碳化硅或者硬质合金材质，抵抗介质中微小固体颗粒的磨损，静环选用石墨或者浸树脂碳材质，具备良好的自润滑性，降低密封面相对旋转时的摩擦系数，减少摩擦生热与功率损耗。密封件外围的金属壳体采用不锈钢材质冲压成型，既能够为内部弹簧、密封环提供结构支撑，也能抵御输送介质的腐蚀，同时壳体上设置的辅助密封圈用于隔绝密封件与腔体壁之间的静泄漏点，形成完整的密封体系。

在实际设备选型过程中，选用该规格密封首先需要确认轴径的实际尺寸匹配，其次要核对密封腔的内径与轴向深度是否满足安装要求，同时结合输送介质的腐蚀性、工作温度、泵轴的实际转速与工作压力做适配性校验，避免超工况使用导致密封提前失效。建模过程中需要重点保证密封端面的平面度要求，通常密封面的平面度需要控制在0.0009mm以内，才能保证两个端面贴合时无微观泄漏通道，同时弹簧的预压缩量需要按照设计值预留，通常预压缩量在3-5mm区间，预压过大会导致密封面比压过高，摩擦磨损加剧寿命缩短，预压过小则会在压力波动时出现密封面开启，导致介质泄漏。此外，密封件上的各道辅助O型圈的安装槽尺寸需要严格按照对应线径的密封圈标准设计，保证密封圈的压缩率在15%-25%之间，既能够实现静密封效果，也不会因为压缩量过大导致橡胶件出现永久变形失效。

从现场使用反馈来看，这类小尺寸机械密封在小型清水泵、家用增压泵、小型化工计量泵上的应用十分广泛，相比传统填料密封，其泄漏量可以控制在每小时几毫升的范围内，几乎可以做到无可见泄漏，同时摩擦功耗仅为填料密封的1/3到1/5，能够有效降低设备的运行能耗，且正常工况下的使用寿命可以达到8000小时以上，不需要频繁停机维护更换，大幅降低了设备的运维成本。需要注意的是，安装这类密封时严禁敲击密封端面，避免密封面出现磕碰缺口导致密封失效，同时安装前需要在密封面与轴表面涂抹少量润滑脂，方便套装的同时避免启动瞬间干摩擦损伤密封面，设备首次启动前需要将泵腔充满介质，避免密封面在无介质润滑的状态下干运转，短时间的干摩擦就可能导致密封面温度急剧升高，出现裂纹或者橡胶件烧损，直接造成密封失效。
