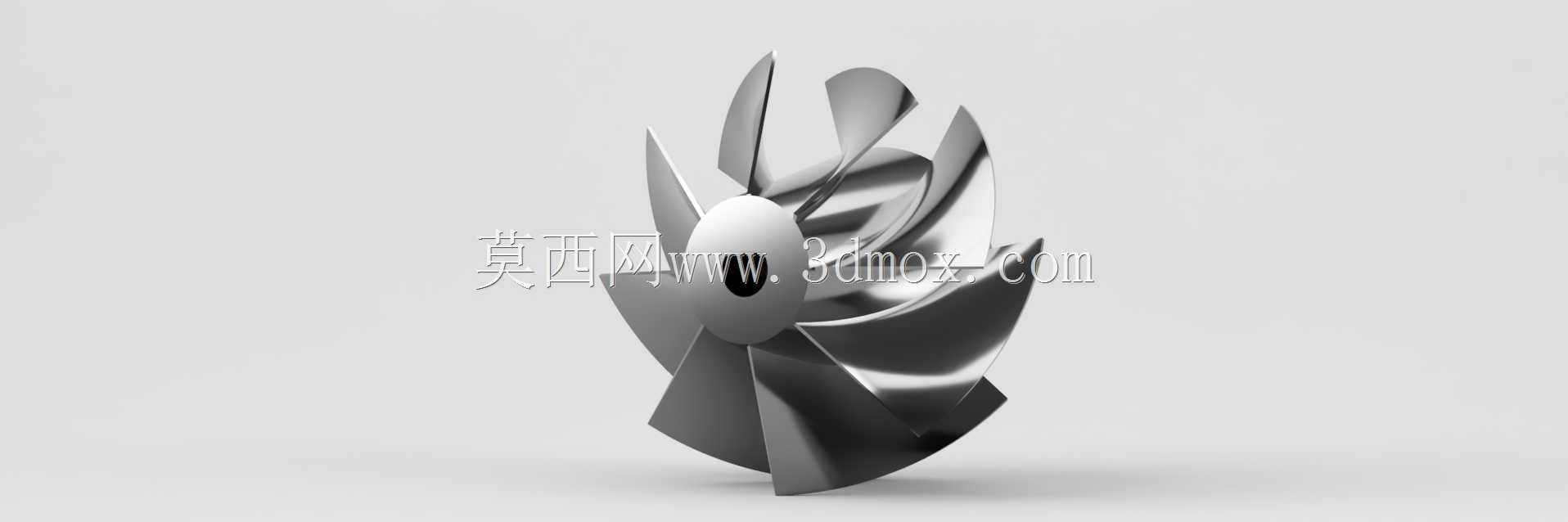

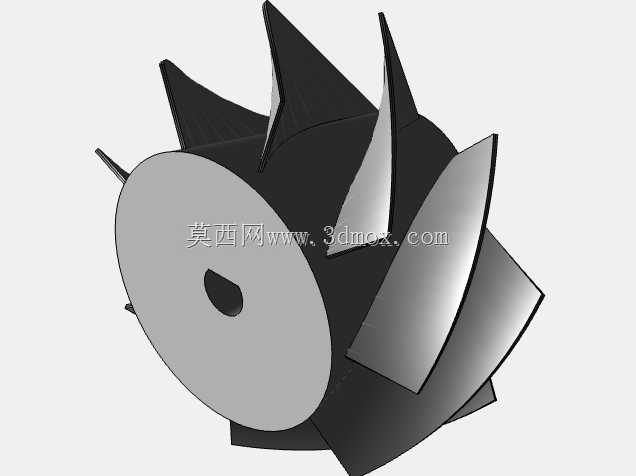

水下喷射推进用60毫米八叶片叶轮结构

在小型水下作业装备、微型潜航探测装置以及个人水下运动载具的动力系统设计中，喷射推进结构的核心做功部件叶轮，直接决定了整套推进单元的推力输出效率、流道适配性以及运行稳定性。这款直径60毫米的八叶片叶轮，正是针对小口径喷射推进腔体的安装边界做的定向结构设计，适配内径在62-65毫米区间的喷射流道腔体，中心轴孔采用D型截面设计，可直接匹配直径6毫米的驱动输出轴，无需额外加装轴套转接，安装时仅需通过轴端顶丝锁紧即可完成轴向与周向固定，装配公差控制在0.1毫米以内，能有效避免高速运转时的叶轮偏心抖动问题。

从流体做功的逻辑来看，这款叶轮采用了后掠式扭曲叶片构型，叶片前缘做了小角度圆角修型，可降低水流进入叶轮流道时的入口冲击损失，叶片从轮毂到轮缘的扭曲角度从12度渐变到32度，能让不同半径位置的水流获得相对均匀的做功加速度，避免叶轮流道内出现局部涡流、空化的问题。八叶片的布局相比常规五叶、六叶同尺寸叶轮，在相同转速下可以输出更平顺的推力，叶片通过频率更高，运转时的流体脉动更小，能有效降低推进单元的振动噪声，适合对运行静谧性有要求的水下观测类设备使用。

设计过程中，首先要匹配喷射推进腔体的通流能力，60毫米的叶轮外径是结合流道收缩段的最小通径确定的，叶轮外缘与腔体内壁的单边间隙控制在1毫米左右，间隙过大会导致叶顶回流损失增大，降低推进效率，间隙过小则会因为加工装配误差、运转时的轴系挠曲出现叶轮擦碰腔壁的问题。轮毂直径设置为22毫米，轮毂与叶片的衔接位置做了R3的圆角过渡，既可以降低水流在轮毂端面的流动阻力，也能减少3D打印制作时的支撑用量，同时提升叶片根部的结构强度，避免高速运转时叶片根部出现应力集中断裂的问题。

实际应用场景中，这类小尺寸喷射叶轮可适配小型水下机器人的推进单元，也可用于个人潜水装备的辅助推进器、小型水面无人艇的喷射动力系统，相比外露螺旋桨的推进形式，带流道包裹的喷射推进结构不会出现螺旋桨缠绕水下杂物、触碰障碍物损坏桨叶的问题，在浅滩、水草密集水域的适应性更强。叶轮的叶片型线经过流道匹配优化，在3000-6000转的常用转速区间内，推力输出线性度较好，当驱动电机功率在100-200瓦区间时，可输出15-25牛的轴向推力，足以推动总重量5-8公斤的水下载具实现2-3节的巡航速度。

从结构适配性来看，这款叶轮的轴向安装尺寸为28毫米，轮毂后端设置有直径8毫米的定位止口，可与流道内的导流锥端面配合定位，保证叶轮与流道的同轴度，叶片的出水边做了0.5毫米的薄化处理，可减少水流流出叶轮流道时的尾迹损失，提升后续喷口的射流汇聚效果。如果采用PLA材料进行3D打印制作，叶轮的整体重量可控制在15克以内，转动惯量小，驱动电机的启动负载低，响应速度快，适合需要频繁调整推力输出的动态航行场景；如果采用尼龙或者不锈钢材料制作，则可满足更高转速、更长时间连续运行的使用需求，适配功率更大的驱动单元。

在流道匹配设计上，这款叶轮的入口侧对应流道的进水导流段，叶片前缘的延伸角度与进水导流锥的锥度保持一致，可让水流平顺进入叶轮流道，避免出现入口脱流的问题；出口侧的叶片角度匹配喷口的收缩段角度，让做功后的水流可以顺畅进入喷道形成高速射流，减少流道内的水力损失。针对水下运行的环境，叶片表面的型面曲率连续无突变，不容易附着水中的泥沙、浮游生物，日常维护时仅需用清水冲洗即可清理表面附着物，长期使用也不会因为附着物堆积破坏叶轮的动平衡。
