蜗轮减速式手动六角重型绞盘结构

这款手动蜗轮减速绞盘常被用于无外接动力源的户外作业场景，比如小型货运车辆的随车自救、轻型设备的短途移位牵引、仓储区域内无供电条件下的重物就位调整，也可作为临时搭建舞台、户外勘探营地的小型牵拉固定部件，适配水平牵拉、小角度斜向提升的作业需求，额定牵引载荷适配1500磅级的作业工况，相比普通直齿传动的手动绞盘，蜗轮副自带的反向自锁特性可以避免载荷溜退，作业过程中不需要额外加装止逆棘爪的冗余保险结构，操作安全性更有保障。

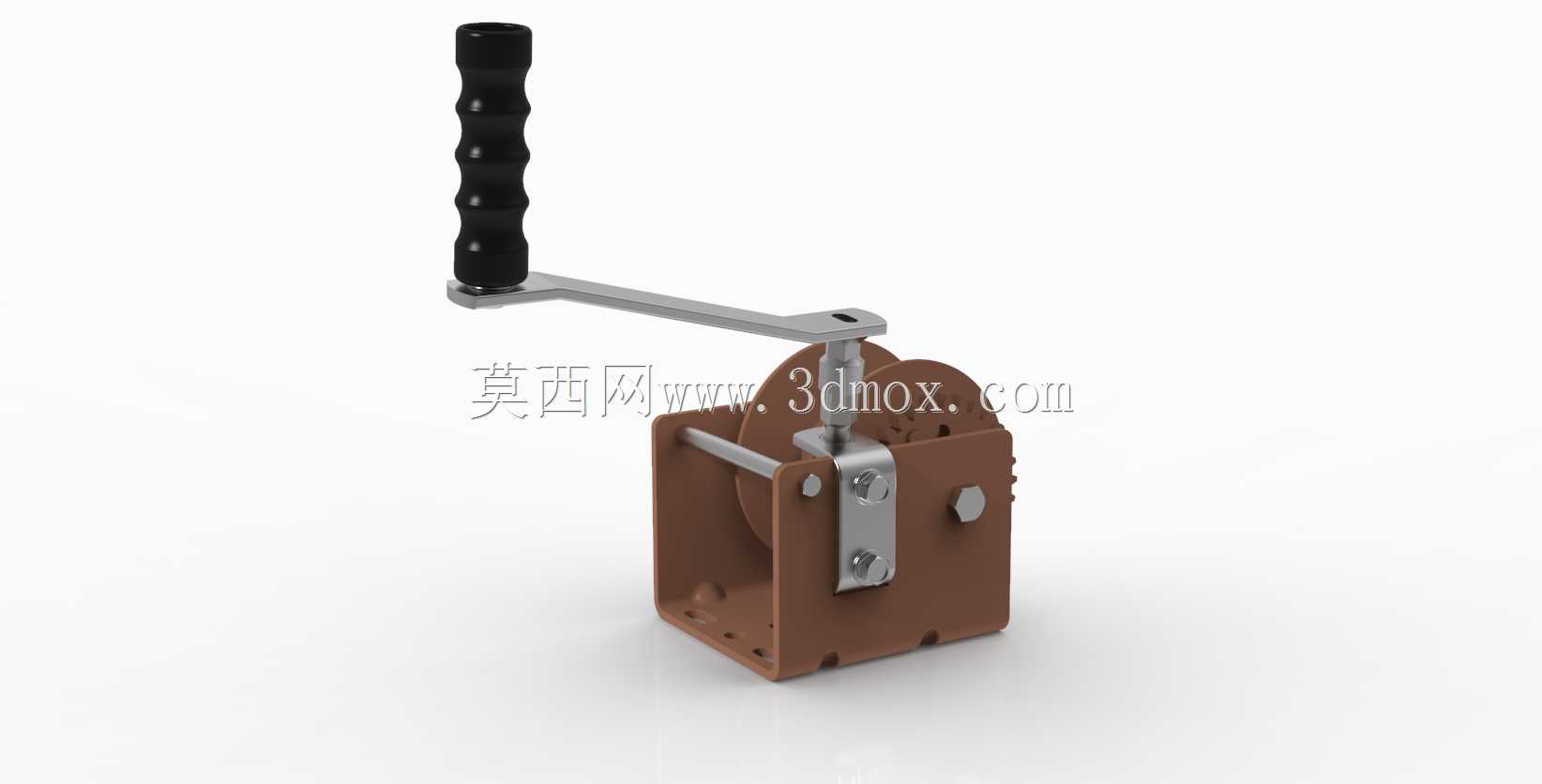

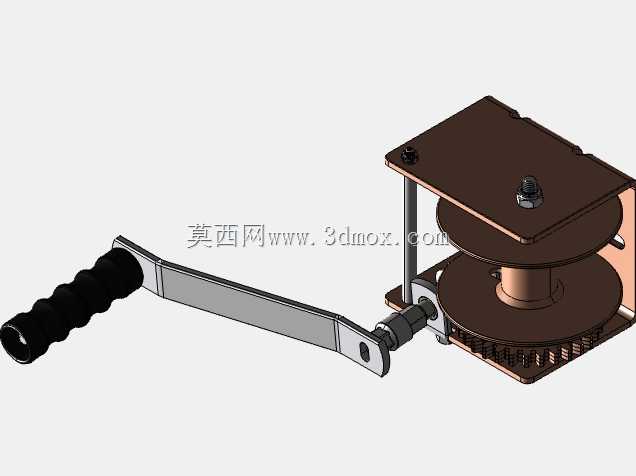

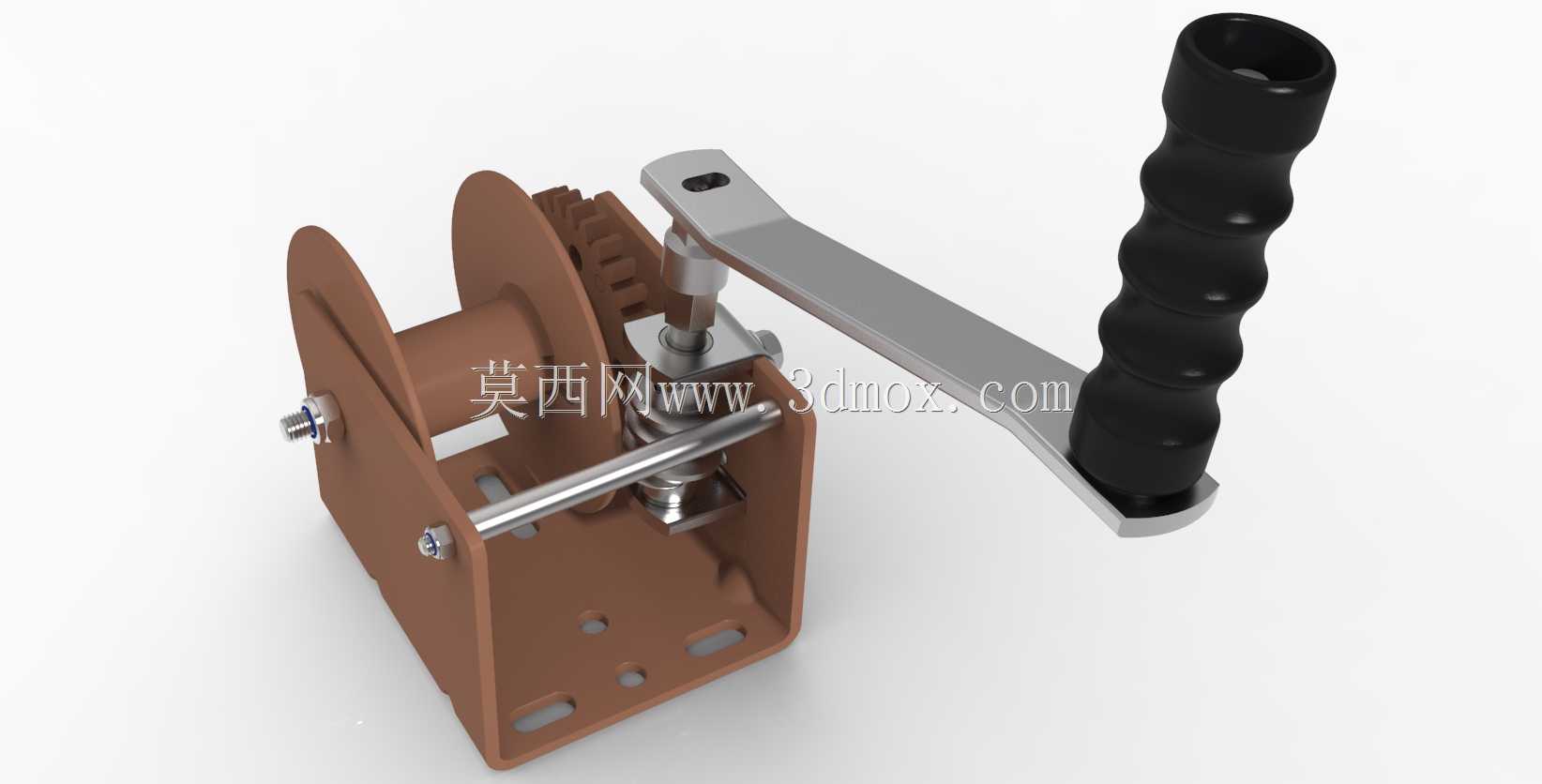

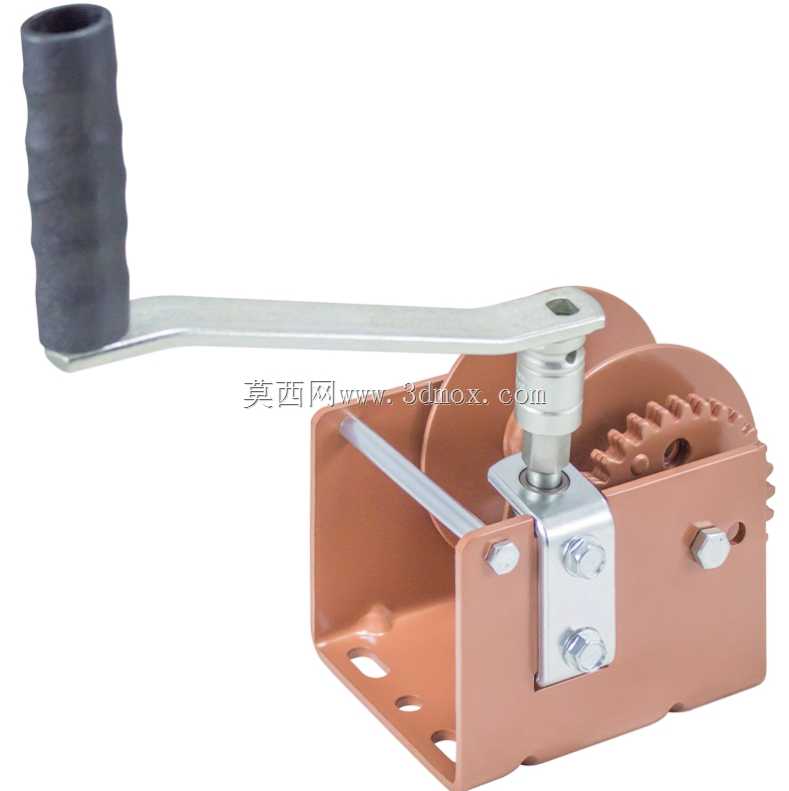

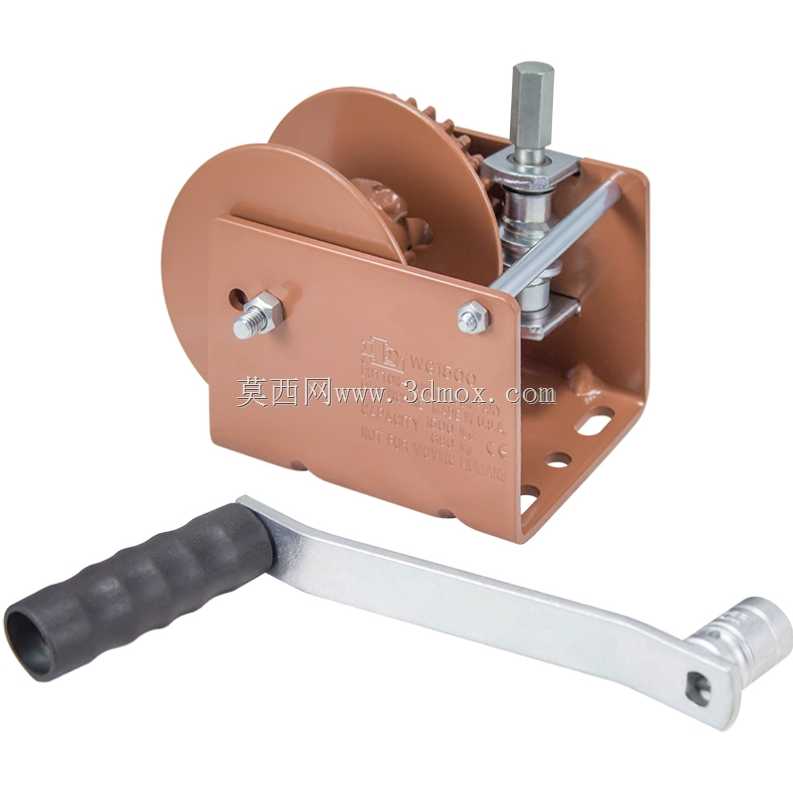

从结构设计逻辑来看，整体采用分体式装配思路，主体安装基座为一体式折弯成型的U型钣金支架，支架底部预留了四个呈矩形分布的安装通孔，孔位间距适配常见的车载安装位、槽钢横梁固定位，安装时不需要额外做打孔适配，基座两侧的立板作为卷筒、传动副的支撑载体，卷筒采用六角轴孔配合，和输出轴之间通过平键传递扭矩，避免大载荷下出现轴孔打滑的问题。传动链的输入端为带防滑握套的手摇柄，握套表面做了多道环形凹槽，沾有油污、水渍的情况下也能保证握持摩擦力，摇臂和输入轴之间通过销轴固定，摇臂长度经过力臂核算，额定载荷下单人操作的摇动力控制在成年人正常施力范围内，不会出现操作费力的情况。

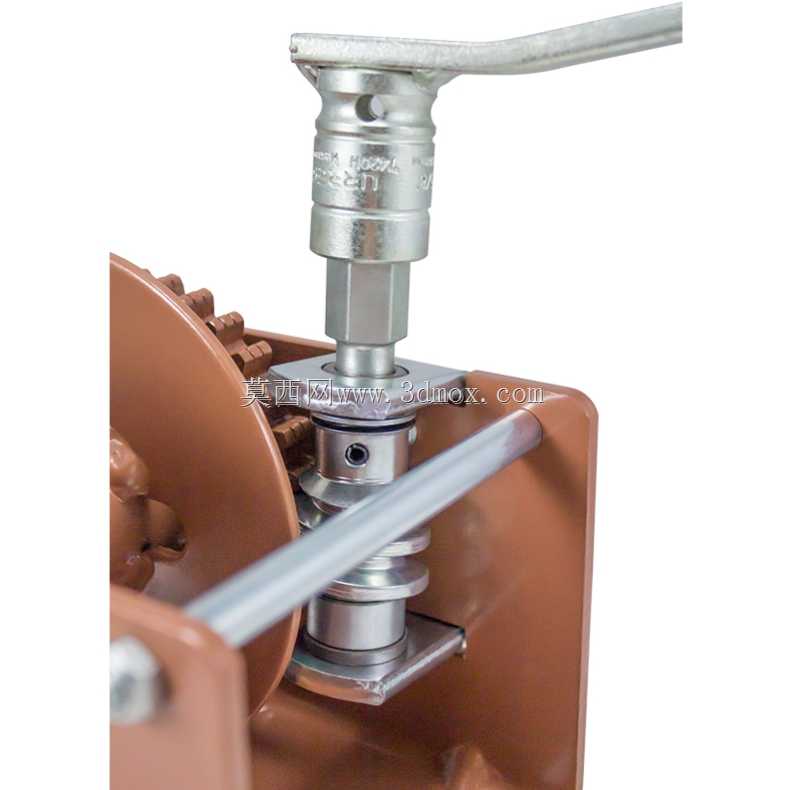

蜗轮蜗杆副设置在基座侧方的密封腔体内，腔体内预留润滑脂存储空间，日常维护只需要定期补充润滑脂即可，不需要复杂的拆解保养，蜗杆和输入摇臂同轴连接，蜗轮和卷筒输出轴同轴固定，传动比匹配手动操作的输入转速，摇柄转动一圈对应的卷筒收绳长度控制在合理区间，既保证牵引速度不会过慢影响作业效率，也能保证足够的输出扭矩。侧方的固定压板采用不锈钢材质加工，通过两颗内六角螺栓固定在基座立板上，既对蜗轮腔起到密封防护作用，也作为输出轴的辅助支撑，避免大载荷下输出轴出现挠曲变形。卷筒表面做了绳索限位挡边，收绳过程中可以引导绳索整齐排布在卷筒上，避免绳索乱绳、卡入支架缝隙的问题，挡边高度适配常规直径的钢丝绳、编织牵引绳，不需要额外加装导绳器即可满足多数场景的使用需求。

安装边界方面，整体结构的横向、纵向、高度尺寸都经过紧凑化设计，安装后不会占用过多的安装平面空间，基座的折弯圆角做了钝化处理，安装操作时不会划伤作业人员，外露的传动部件都做了圆滑倒角处理，没有尖锐的凸起结构。实际选型使用时需要注意，该绞盘的自锁特性仅适配静态载荷锁止，动态牵引过程中不要突然松开摇柄，同时固定安装时需要保证安装基面的平面度，避免基座安装后出现变形导致传动卡滞，牵引绳索的固定端需要可靠固定在卷筒侧边的绳孔内，绳头固定螺栓需要加装防松垫圈，避免大载荷下绳头脱落。建模过程中所有装配配合面都预留了合理的公差间隙，转动副位置的间隙控制在手动操作无旷量、转动无卡滞的区间，钣金件的折弯系数、焊接件的焊道预留都符合实际加工工艺要求，按照模型结构生产的零部件可以直接完成装配，不需要二次修配。
