泳池清洁设备喷嘴及软管连接适配组件

这套适配组件主要服务于家用及小型商用泳池的水下清洁作业场景，是泳池真空清洁系统里的管路衔接核心部件，日常泳池维护中，池底沉积的泥沙、浮尘、脱落的毛发杂物都需要通过真空吸水装置抽吸排出，而不同规格的出水喷嘴、输水软管、三通分流接头之间的尺寸差，往往会导致管路连接漏气、吸力不足甚至脱落的问题，这套组件就是针对这类实际工况痛点设计的。

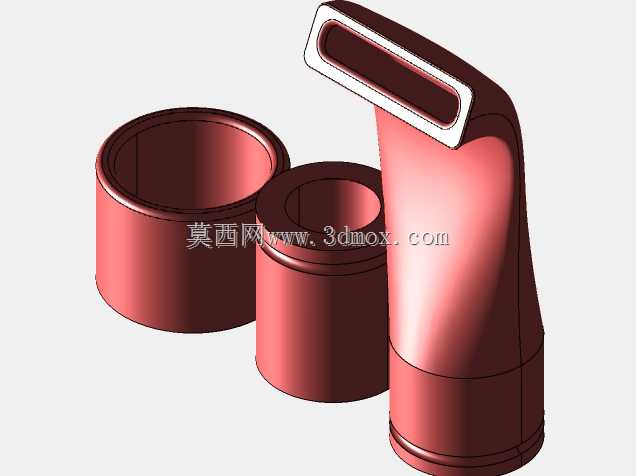

从功能特性来看，整套组件包含三个独立结构件：长条形开口的吸水喷嘴、两个不同通径的圆筒形衔接件（即三通封堵帽与软管转接头）。开口喷嘴采用扁长型的吸入口设计，相比圆形吸口，在同等抽吸流量下，扁长结构能覆盖更大的池底接触面积，清洁作业时单次推拉的覆盖宽度更宽，能有效减少作业往返次数；喷嘴的流道做了顺滑的弧面过渡，从扁长吸入口到下部圆柱连接端的截面变化全程无直角突变，能最大程度降低水流在流道内的紊流损失，避免杂物在流道拐角处卡堵。两个圆筒形衔接件中，尺寸稍大的是三通帽，主要作用是封堵三通接头的闲置通路，当清洁作业不需要分流供水时，用该帽体封堵多余接口，能保证整个抽吸管路的密闭性，避免漏气导致吸力衰减；尺寸稍小的是软管适配接头，一端做了多道环形凸棱的 barb 结构，插入软管后能靠凸棱卡紧软管内壁，配合管箍使用时可承受0.2MPa以内的管路负压不脱开，另一端的圆柱定位面与喷嘴下端、三通帽的配合面做了统一的公差匹配，互换性较强。

设计思路上，整套结构没有采用多余的复杂特征，所有配合面都优先选用圆柱面配合，降低加工与注塑成型的难度，适合批量生产。在安装边界的考量上，喷嘴的整体高度控制在120mm以内，扁长吸口的长度为65mm、宽度12mm，作业时可以顺利伸入泳池瓷砖缝隙、台阶阴角等普通圆形吸头无法抵达的位置；两个圆筒衔接件的外径分别为50mm和40mm，适配市面上主流的32mm、38mm口径泳池清洁软管，安装时不需要额外打磨或裁切管路，直接插接即可完成组装，三通帽的内孔深度为35mm，完全覆盖三通接头的插接段，配合端面的密封压边，封堵后不会出现渗水漏气的问题。

实际使用中，这套组件的装配逻辑非常清晰：当需要直连吸水作业时，将软管适配器一端插接输水软管，另一端与吸水喷嘴下端连接即可组成单路吸头；当需要同时接驳注水、吸水两路管路时，拆下三通帽，将三通接头接入管路，再根据通路需求选择是否用三通帽封堵闲置接口，吸水喷嘴始终作为末端执行件接触池面。所有结构件的壁厚都控制在2.5-3mm之间，既保证了足够的结构强度，在磕碰池壁、踩踏时不会开裂，也不会因为壁厚过大导致材料浪费、整体重量过重增加操作负担。流道内壁的粗糙度设计要求达到Ra1.6，减少水流阻力的同时，也避免杂物挂壁造成管路堵塞，日常维护时只需要用清水冲洗即可去除附着的污物，不需要额外拆解清理。
