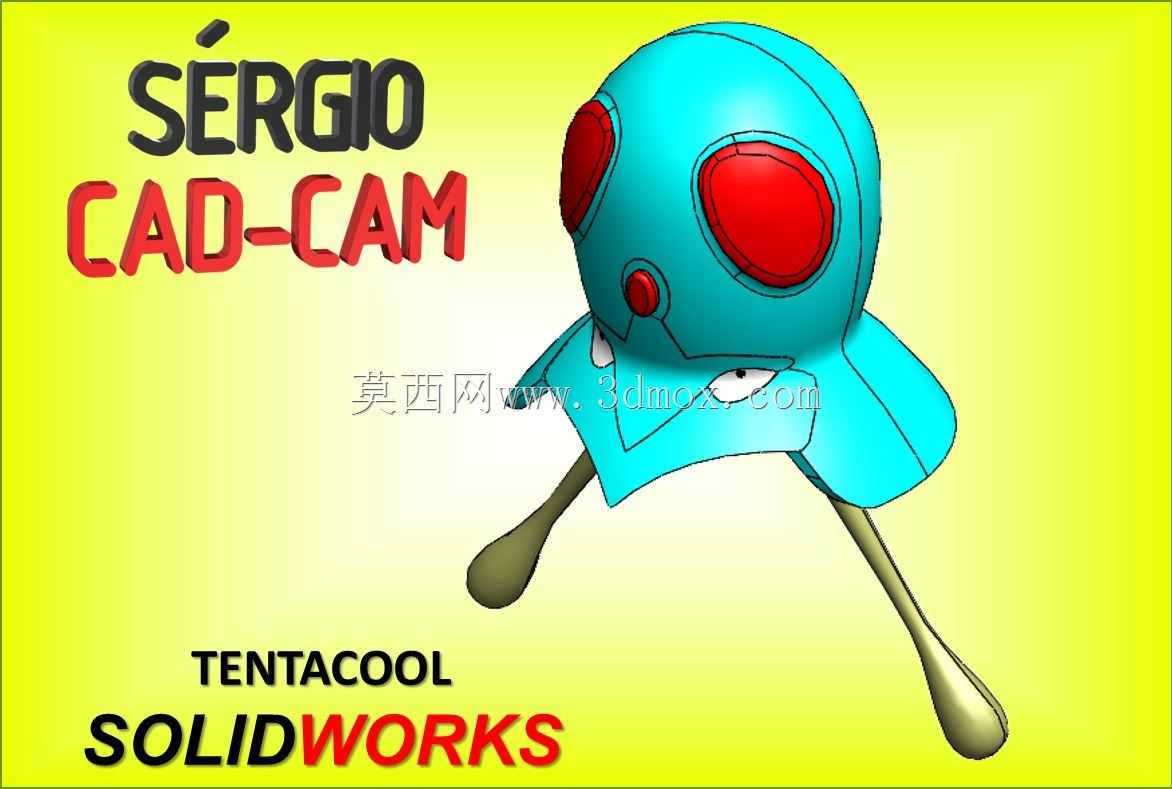

宝可梦玛瑙水母卡通形象三维结构设计

本次完成的卡通水生生物造型结构设计，以经典IP中的触手类形象为原型，在三维建模过程中优先考虑了曲面光顺性与结构拆分合理性，可直接用于文创周边开发、主题展陈道具制作、3D打印手板打样等多个场景。从实际应用角度出发，该造型在设计时预留了多场景适配的安装边界，整体外轮廓采用圆润无锐角的曲面过渡，既符合卡通形象的亲和属性，也能满足公仔注塑生产时的脱模要求，避免出现倒扣结构导致的模具加工难度提升。

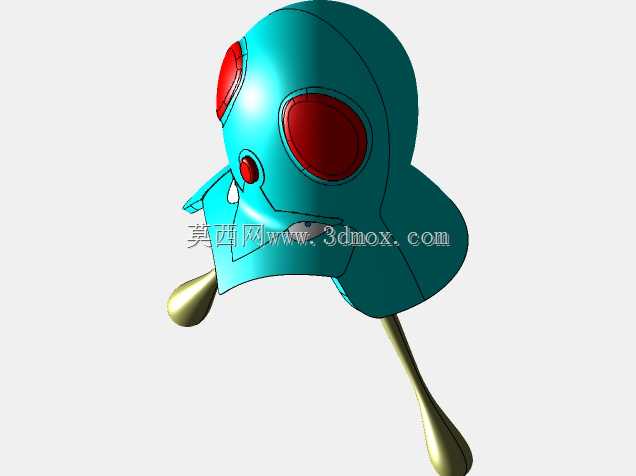

建模过程中，头部主体采用旋转曲面加局部切除的方式构建，眼部红色凸起结构单独做了分件处理，与主体头部的配合间隙控制在0.15mm，既满足后期喷涂分色的工艺要求，也能保证组装后的贴合度不会出现明显缝隙。头部下方的裙边结构做了2°的拔模斜度处理，若用于注塑生产可直接省去后续改模的步骤，若用于3D打印则可减少支撑材料的使用量，降低打印后处理的工作量。两根下垂的触手结构采用扫掠曲面生成，根部与头部连接位置做了R3的圆角过渡，避免应力集中导致的连接处断裂问题，触手末端做了圆润收头处理，整体长度与头部直径的比例控制在1.2:1，符合原形象的视觉比例同时也保证了结构重心稳定，放置时不会出现倾倒问题。

从功能特性来看，该造型可根据不同使用场景调整结构形式，若用于桌面摆件可在底部增加配重块安装位，预留直径20mm深度5mm的圆形沉孔，可直接嵌入标准配重铁块；若用于文创挂件可在头部顶端预留直径2mm的挂绳孔，孔位做了倒角处理避免挂绳磨损；若用于主题活动的展示道具，可将整体结构按1:5的比例放大，内部预留加强筋安装位与灯光走线槽，满足大型展陈道具的结构强度要求与灯光加装需求。设计过程中对所有曲面做了曲率检查，保证G2连续，避免出现曲面褶皱、棱线突兀的问题，不管是用于渲染出图还是实际生产，都能保证外观的流畅度。

在安装边界的设定上，整体结构的最大外轮廓尺寸控制在120mm*100mm*110mm的范围内，常规桌面级3D打印机可直接一次性打印成型，无需拆分大件；若用于工业注塑生产，模具的行位行程控制在15mm以内，可有效降低模具开发成本。分件设计时充分考虑了后期涂装的便利性，不同颜色的部件均做了独立拆分，组装时采用定位柱加卡扣的配合方式，无需额外粘接即可完成组装，定位柱的配合公差采用H7/g6的间隙配合，既保证组装顺畅也不会出现松动脱落的问题。针对不同的生产工艺，模型还预留了工艺调整余量，比如用于树脂打印时可将壁厚调整为1.5mm，用于ABS注塑时可将壁厚均匀控制在2mm，避免出现缩痕、填充不足等生产问题。

从结构设计的合理性角度出发，整个造型没有出现壁厚突变的问题，所有转角位置都做了圆角处理，既提升了外观质感也能有效降低生产过程中的不良率。针对触手这类细长结构，建模时做了轻微的加厚处理，根部壁厚比末端厚0.5mm，保证结构强度的同时不会显得笨重。眼部的红色凸起结构做了0.2mm的突出量，既还原了原形象的视觉特征，也不会因为突出过多导致运输过程中出现磕碰掉漆的问题。整体造型的重心落在头部中心偏下位置，平放时的稳定角超过30°，即使受到轻微触碰也不会倾倒，满足日常摆放的使用需求。
