12吨级船用系泊绞盘传动结构

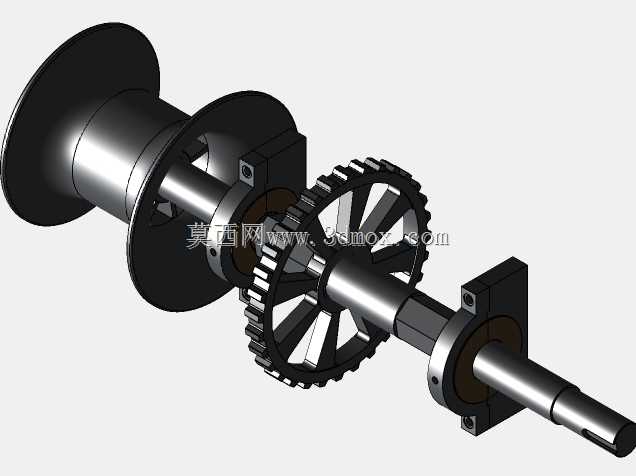

　　这套绞盘结构主要面向集装箱船靠泊作业场景，在船舶停靠码头期间承担缆绳收放、系泊张力维持的核心作用，是船舶甲板系泊系统里的核心受力部件，适配12吨额定负载的系泊拉力需求，能够在港口靠泊、锚地临时系泊、过驳作业等场景下稳定完成缆绳的牵引与锁止动作。从结构布局来看，整套传动组件采用同轴式排布，核心的卷筒部件采用两端带挡边的圆柱结构，挡边直径大于卷筒主体直径，能够在多层缆绳缠绕时避免缆绳滑脱，卷筒内壁与传动轴之间采用键连接传递扭矩，两端通过带座轴承固定在安装基座上，轴承座采用分体式法兰安装结构，安装孔位预留了足够的螺栓穿装空间，能够适配甲板上常见的预埋螺栓安装间距，安装时不需要额外对基座做大规模改造，可直接替换同负载等级的老旧绞盘卷筒组件。

　　传动端采用大模数直齿圆柱齿轮作为动力输入部件，齿轮采用辐条式结构，在保证轮齿强度满足12吨负载扭矩传递的前提下，尽可能降低了齿轮自身的转动惯量，减少动力输入端的启动负载，齿轮与传动轴之间同样采用平键连接，轴向通过轴肩与挡圈实现定位，避免大负载下齿轮出现轴向窜动。传动轴采用阶梯轴设计，不同轴段的直径根据受力情况做了差异化设计，卷筒安装段、齿轮安装段、轴承安装段的轴径依次匹配对应零件的内孔尺寸，轴端预留了键槽结构，可对接动力输入的联轴器或者手动驱动的摇臂接口，满足电动、手动两种驱动模式的拓展需求。

　　在设计思路上，整套结构优先考虑了船用场景下的维护便利性，所有配合面均采用标准公差配合，轴承、键、紧固件全部选用船用设备通用标准件，后期维护时不需要定制特殊配件，可直接在船舶常规备件库中找到替换件；卷筒表面做了圆弧过渡处理，能够减少缆绳缠绕时的磨损，延长缆绳使用寿命；齿轮的轮齿参数经过载荷校核，在1.25倍额定负载的冲击工况下不会出现断齿、塑性变形等失效问题，能够适应港口作业中经常出现的缆绳张力波动工况。从安装边界来看，整套组件的轴向总长度控制在常规甲板绞盘安装位的预留尺寸范围内，径向最大尺寸为齿轮齿顶圆直径，安装时只需要保证基座平面的平面度误差在允许范围内，两端轴承座的同轴度满足安装要求，即可完成装配，不需要额外调整其他部件的位置；卷筒的容绳量能够满足常规集装箱船系泊所需的缆绳缠绕长度，挡边高度足够容纳多层缆绳缠绕时的堆叠高度，不会出现缆绳溢出挡边的问题。

　　实际作业过程中，当动力通过齿轮输入带动传动轴转动时，卷筒随传动轴同步转动，实现缆绳的收卷动作，当缆绳收卷到预设张力后，可通过配套的制动机构锁定传动轴位置，维持缆绳的张紧状态，保证船舶在靠泊期间不会因为水流、风浪的冲击出现移位；齿轮传动的传动效率高，动力损耗小，在手动驱动模式下也能够通过较小的输入力实现大负载的缆绳牵引，降低船员操作的劳动强度。整套结构没有冗余的复杂部件，所有受力部件的结构形状都经过受力优化，在满足强度要求的前提下尽可能控制整体重量，降低甲板安装的载荷负担，同时外露的传动部件都预留了防护罩安装接口，后期可加装金属防护罩避免海水、盐雾对传动部件的腐蚀，也能防止作业过程中人员误触转动部件造成安全事故。
