水下航行器用齿轮齿条式水密线性驱动装置

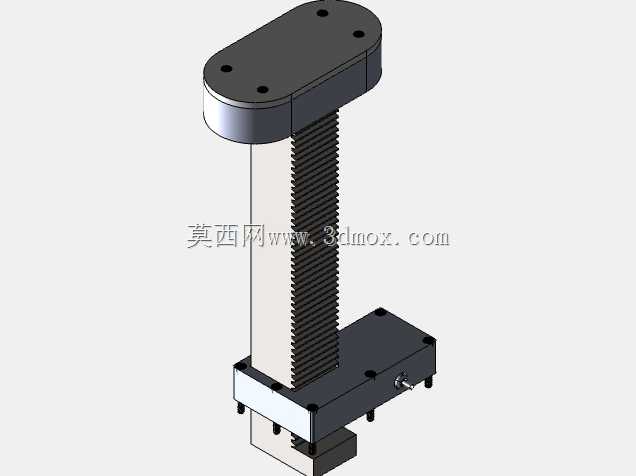

这套线性驱动结构的核心应用场景是自主水下航行器的顶部天线模块驱动，在水下设备完成近水面通信、定位信号收发作业时，需要将内置的天线模块抬升至舱体外部合适高度，作业完成后再收回舱内保证整体水动外形与航行阻力控制，整套传动与防护结构完全围绕水下作业的特殊工况设计。从传动原理来看，结构采用齿轮齿条啮合的直动传动方案，相比常见的丝杠传动，齿轮齿条结构在同等安装空间下能实现更长的有效行程，同时传动效率更高，启动阻力更小，对于电池供电的水下航行器来说，能有效降低驱动模块的功耗占比，提升整机续航表现。齿条采用矩形截面的长条形结构，沿竖直方向布置，与驱动端的圆柱齿轮直接啮合，齿轮安装在下部驱动舱内的电机输出轴端，电机通过支架固定在下部安装基座上，所有紧固件均做了防松处理，适配水下设备航行过程中产生的持续振动工况，避免长期运行后连接件松脱导致传动卡滞。

水密防护是这套结构的设计核心，下部驱动舱与上部伸出端的外壳均做了静密封与动密封结合的防护设计，下部基座作为整个驱动模块的安装基准，设置了多个均布的安装孔位，可通过螺栓直接固定在航行器顶部的舱壁安装面上，基座与舱壁的贴合面设置密封槽，安装时嵌入O型密封圈即可实现安装面的静密封，防止外部水体渗入航行器舱体内部。齿条的伸出通道处设置了多级动密封结构，在齿条往复运动过程中，能持续阻隔外部水体进入驱动舱内部，同时密封件的摩擦阻力经过匹配选型，不会额外增加电机的驱动负载。上部的端盖结构为长圆形截面，与齿条的顶端连接固定，当天线模块完全收回时，上部端盖会与下部基座的上端面贴合，配合端面密封结构实现完全闭合，此时整个驱动模块的外表面与航行器顶部外形齐平，不会产生额外的航行阻力，也能避免水下杂物卡入伸缩缝隙。

从安装边界来看，整套驱动模块的横向占用尺寸由下部基座与上部端盖的长圆形轮廓决定，安装时需要在航行器顶部舱壁预留对应尺寸的安装开口，开口的位置精度需要控制在合理范围内，保证齿条伸缩过程中不会与舱壁开口产生剐蹭。齿条的有效行程长度根据天线模块需要抬升的高度确定，设计时可根据不同型号航行器的天线尺寸、信号发射要求调整齿条长度与对应外壳的高度，不需要改动下部驱动舱的核心结构，具备一定的模块化适配能力。驱动电机选用低压直流伺服型号，集成在下部水密舱内部，不需要额外做独立的防水处理，电机的输出扭矩经过匹配计算，除了克服齿条、天线模块的自身重量与密封件摩擦阻力外，还预留了足够的扭矩余量，应对水下航行时水流对伸出天线的冲击载荷，避免伸出到位后出现晃动或者收回卡滞的问题。

整套结构的所有外露零部件均选用耐海水腐蚀的材料制作，金属件采用不锈钢或者阳极氧化铝合金材质，密封件选用耐海水老化的氟橡胶材质，能满足长期在海水环境下工作的防腐蚀要求，不需要频繁更换维护部件。结构的传动间隙经过严格控制，齿轮与齿条的啮合侧隙调整到合理范围，既保证传动过程顺畅无卡滞，又能避免间隙过大导致天线伸出后出现位置偏差，影响信号收发的指向精度。在结构的极限伸出位置与收回位置，均设置了机械限位结构，防止电机过行程运行导致齿轮齿条脱啮或者结构碰撞损坏，配合电机的位置反馈控制，可实现天线伸出高度的精准调节，满足不同作业深度下的信号收发需求。
