四点联动式方形机舱检修闭合舱口结构

在船舶、特种方舱、工业密闭舱室的运维场景中，检修舱口是兼顾通行便利性与舱体密闭性能的核心结构部件，这款四点闭合舱口的设计，正是针对传统单锁点舱口密封压力不均、高压差环境下易出现渗漏、锁闭可靠性不足的痛点做的定向优化。从实际使用场景来看，这类舱口主要应用在船舶机舱侧壁、密闭设备舱的检修通道位置，日常状态下需要保持可靠锁闭，阻隔舱内外的气压差、液体渗漏与粉尘侵入，当需要进入舱内开展设备检修、线路排查、部件更换作业时，可通过中心操作机构快速解锁，开启舱门形成足够的人员通行与小件物料转运空间。

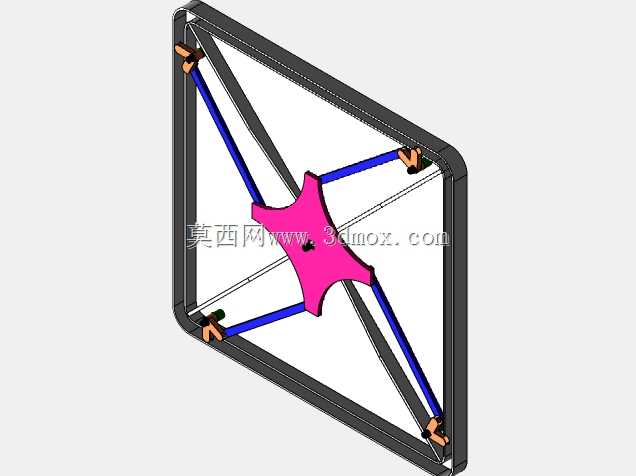

从结构设计逻辑来看，这款舱口采用外框内嵌式安装思路，方形外框采用等截面型材拼焊成型，框体预留有与舱壁贴合的安装法兰面，法兰面上可根据实际密封等级要求嵌入橡胶密封条，安装时通过法兰周圈的螺栓孔与舱壁结构刚性连接，安装边界与舱壁开口尺寸完全匹配，不会突出舱壁外侧形成额外的结构干涉。锁闭机构采用中心星形转盘作为动力输入部件，四根传动拉杆沿方形框体的对角线方向布置，分别连接到框体四个角位的锁舌组件，当操作人员转动中心转盘时，四根拉杆同步产生推拉位移，带动四个角位的锁舌同时完成伸出锁止或收回解锁动作，这种四点同步锁闭的结构，能让舱门周圈的密封条受到均匀的压紧力，避免单锁点或双锁点结构存在的局部压紧力不足、密封失效问题，同时四个角位的锁止点能大幅提升舱门的抗形变能力，在舱内外存在较大气压差或者外部冲击载荷时，舱门不会出现局部翘曲变形。

从功能特性上看，这套锁闭机构的传动路径做了轻量化优化，中心转盘与拉杆的连接点采用铰接结构，传动过程中无卡滞死角，操作人员仅需施加较小的转动力矩即可完成四个锁点的同步动作，不需要逐个操作多个锁具，大幅缩短舱门开闭的操作时间，适合应急场景下的快速通行需求。舱门主体采用框架加蒙皮的轻量化结构，在保证整体结构刚度的前提下尽可能降低自重，减少铰链部位的承载负荷，延长铰链的使用寿命，门体与外框之间采用明装式铰链连接，铰链位置做了限位设计，舱门开启角度可达到90度以上，开启后门体不会自行回弹关闭，保障检修作业过程中的人员通行安全。

在设计细节处理上，四个角位的锁舌采用楔面结构设计，锁止过程中楔面会逐步压紧门框上的锁扣座，自动带动门体向门框方向靠拢，逐步压缩密封条达到设计压缩量，不需要操作人员额外施加推门的力即可保证密封面完全贴合。传动拉杆的长度设计有调节余量，装配过程中可通过拉杆两端的铰接接头调整长度，保证四个锁舌的动作同步性一致，避免出现单个锁舌锁止不到位的情况。中心操作转盘的位置设置在门体中心区域，符合人员站立操作的人机工程学高度，操作时不需要弯腰或者抬手即可完成转动动作，转盘表面做了防滑处理，沾有油污或者水渍的情况下也能可靠施力。

从安装适配性来看，这款舱口的外框安装尺寸可根据不同舱壁的开口大小做等比例缩放，结构形式不需要做大幅改动，仅需调整拉杆长度与外框型材的截面尺寸即可适配不同规格的检修开口，通用性较强。门体的蒙皮部分可根据使用环境的要求选择不同材质，比如普通工业舱室可采用普通碳钢板做防腐涂装，船舶高盐雾环境可采用不锈钢材质或者铝合金材质，在保证结构强度的同时提升环境适应能力。密封胶条的选型也可根据实际使用场景调整，比如存在耐油要求的场景选用丁腈橡胶胶条，存在耐高低温要求的场景选用硅橡胶胶条，不需要改动整体结构即可满足不同工况的密封需求。

在实际运维过程中，这套四点锁闭结构的传动部件均暴露在门体内侧，日常检查润滑时不需要拆解整个门体，仅需定期在铰接点位置涂抹润滑脂即可保证传动顺畅，维护成本极低。锁舌与锁扣座采用耐磨金属材质制作，长期反复开闭也不会出现过度磨损导致的锁止间隙过大问题，能长期保持稳定的锁闭精度。相比传统的多点独立锁具舱口，这种同步联动的结构避免了操作人员漏锁个别锁点的问题，只要中心转盘转动到锁止位置，四个锁点就会全部到位，从结构原理上杜绝了人为操作失误导致的密封失效风险，在对密闭可靠性要求较高的舱室场景中，这种结构的优势尤为明显。
