海底管线终端PLEM集成阀组结构

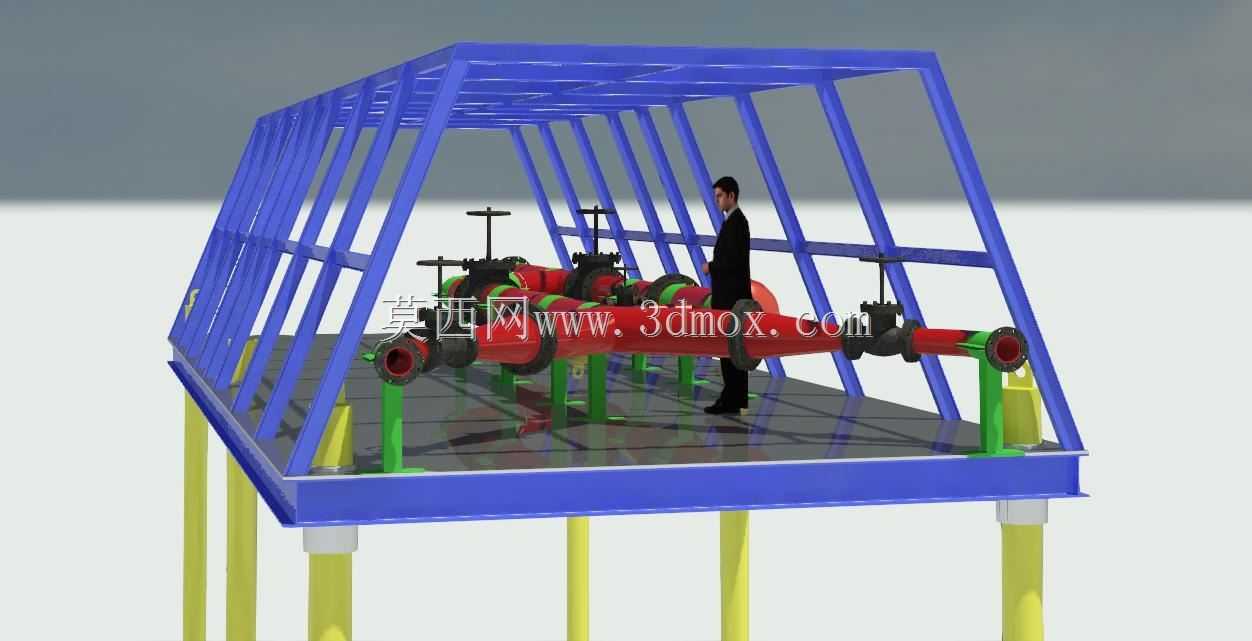

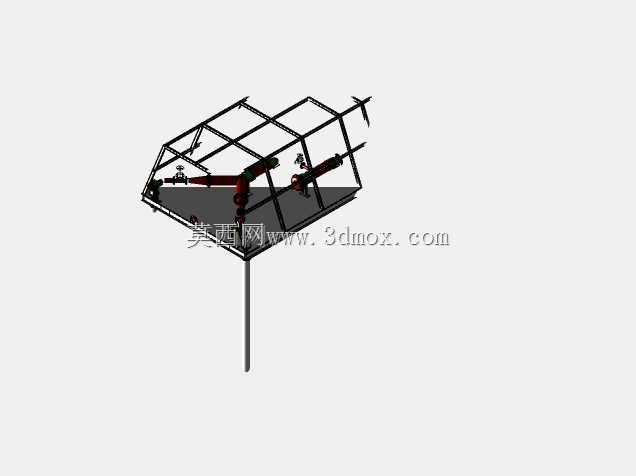

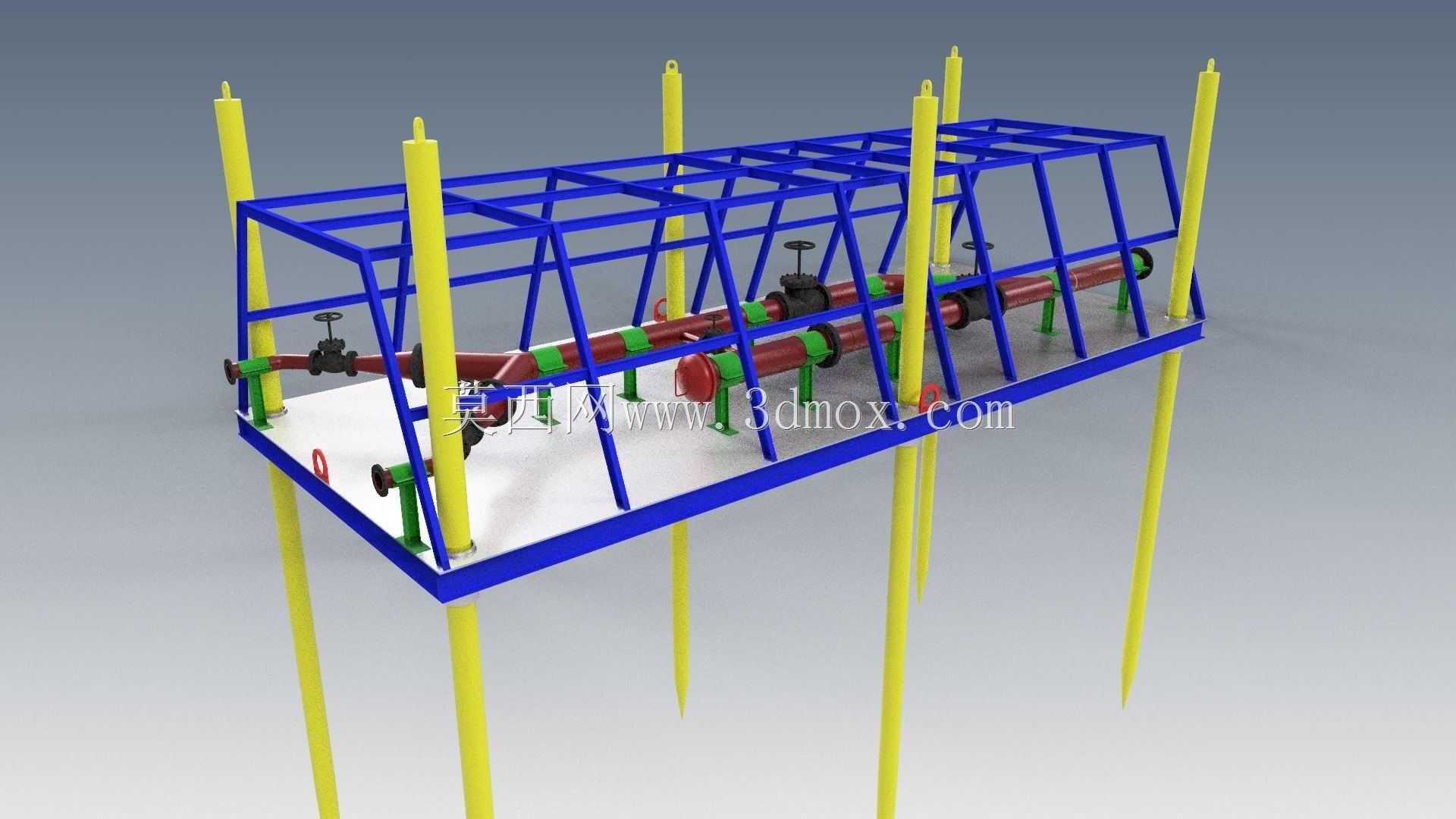

　　这套结构针对浅海油气田水下生产系统的管线接驳需求设计，核心承担海底采油树与外输管线之间的介质导流、通断控制、流量调节功能，是水下生产管汇系统里的关键接驳节点。从结构布局来看，整体采用框架式承载设计，外围的黄色立柱为打桩式固定支撑，直接插入海床泥面以下预设深度，抵消海流冲击、管线热胀冷缩带来的位移载荷，支撑立柱的排布间距充分考虑了水下ROV机器人的操作空间，预留足够的机械手作业回转半径，避免后期运维时出现干涉。蓝色的型钢焊接框架作为主承载结构，所有工艺管线、阀门组件都固定在框架内部的白色安装基座上，基座表面做了防滑格栅处理，既可以降低海生物附着带来的载荷增量，也能在水下安装作业时为临时固定点提供受力基础。

　　工艺管线部分采用多通路并行布局，主管线沿框架长轴方向排布，分支接口预留了法兰连接位，可根据实际油田的井位分布对接不同数量的采油树来液，管线上配置的多组闸阀、截止阀均采用适配水下操作的结构设计，手轮位置正对ROV操作通道，无需额外调整设备姿态即可完成阀门启闭操作。设计阶段充分考虑了水下安装的边界条件，整体框架的吊装点设置在顶部横梁的四个角点，吊装时的重心与框架几何中心偏差控制在工程允许范围内，避免下水过程中出现倾斜磕碰。管线的支撑管卡采用隔振设计，抵消海流涡激振动带来的疲劳损伤，所有焊缝位置都预留了无损检测的操作空间，方便建造阶段的质量检验。

　　从安装边界来看，支撑立柱的长度根据作业海域的泥面承载力、最大浪高、海流速度做了适配，框架底部距离海床的预留高度可以防止泥沙淤积掩埋阀门操作机构，框架外围的防护结构可以避免渔业拖网、坠落物对管线阀门造成撞击损伤。这套结构的通路设计兼顾了生产、测试、清管作业的需求，不同阀门的组合切换可以实现单井计量、管线吹扫、应急关断等多种工况，无需额外加装临时管汇即可满足常规水下生产的操作需求。建模过程中对所有运动部件做了干涉检查，阀门手轮的全行程回转范围内没有结构遮挡，法兰连接位的螺栓拆装空间都符合水下操作工具的尺寸要求，管线的弯管曲率半径满足油气介质输送的流速要求，避免冲蚀过快影响使用寿命。框架的型钢选型充分考虑了海水腐蚀余量，所有结构件的壁厚都在常规计算值基础上增加了腐蚀裕量，适配水下长期服役的工况需求。
