带阻力调节与档位定位的船用油门操控装置

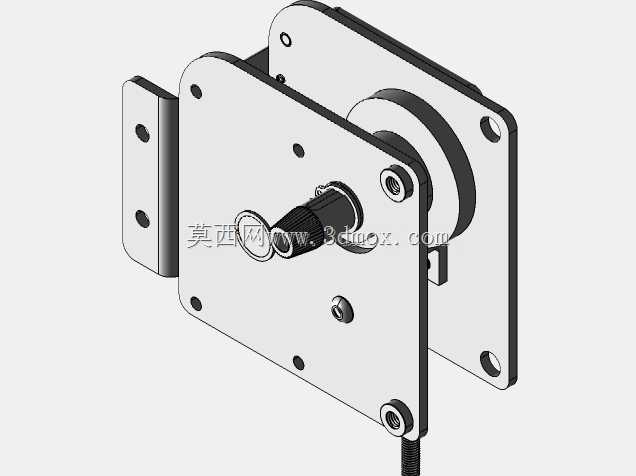

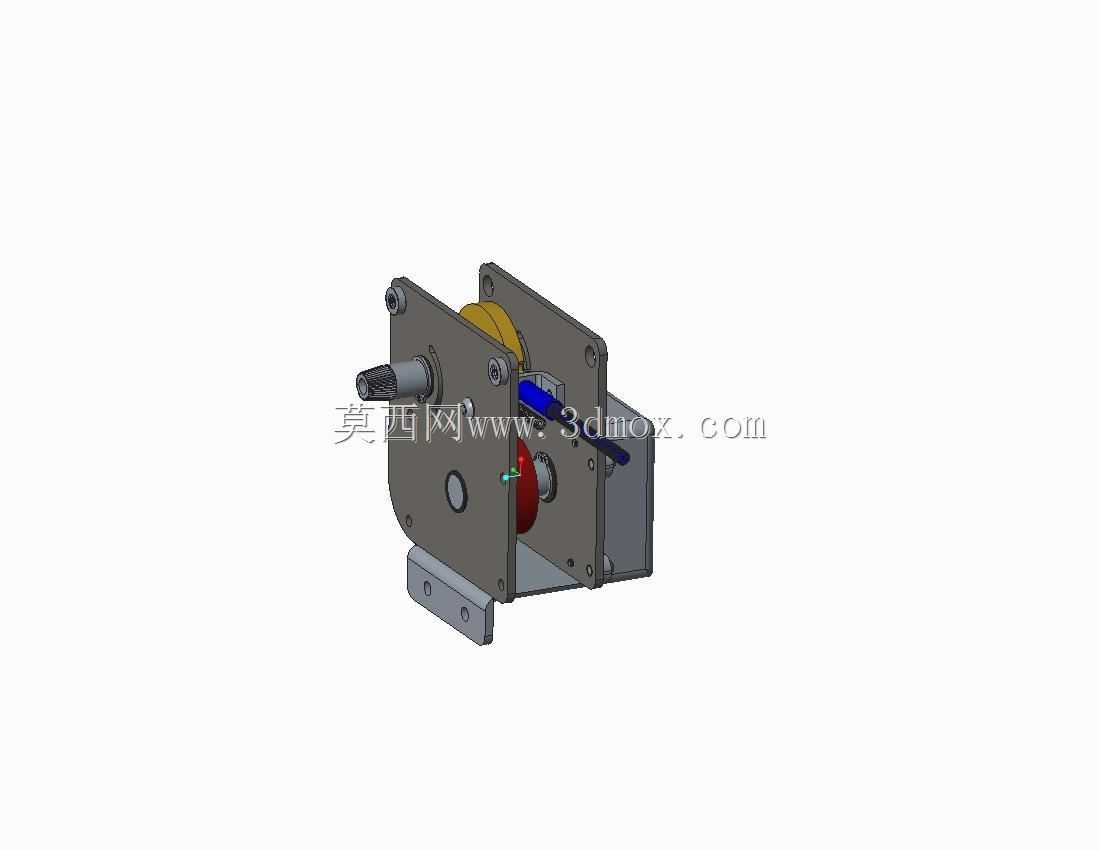

这款船用油门操控装置，核心面向内河及近海小型作业船舶的驾控台配套场景，主要解决传统船用油门档位模糊、操作阻力无法适配不同驾控人员操作习惯、长期使用后定位偏移的实际问题。从实际使用场景来看，这类装置通常安装在船舶驾驶台的操控面板区域，需要适配驾控台内部有限的安装空间，整体采用盒式集成结构，所有传动、阻尼、定位、传感部件全部整合在金属壳体内，外部仅伸出操作轴与安装固定脚，安装时仅需在操控面板开出对应尺寸的安装孔，通过底部的两个L型安装支架使用螺栓固定即可，不需要额外搭建复杂的安装托架，安装边界的预留尺寸可以控制在极小范围内，适配不同厚度的驾控台面板。

从功能特性来看，装置总操作行程为135度，覆盖前进、空挡、倒挡三个核心档位区间，支持操作轴正反转双向操作，可同时匹配油门控制与档位切换两种操控需求，不需要在驾控台单独设置两套操控手柄，有效节省驾控台的布置空间。阻尼调节结构采用摩擦副预紧可调设计，通过侧面的调节螺钉即可改变摩擦片的压紧力，操作人员可以根据自身的操作手感需求，将操作阻尼调整到合适的区间，既避免阻尼过轻导致航行过程中受船体振动影响出现油门档位自行偏移的问题，也不会因为阻尼过重导致紧急工况下操作响应滞后。档位定位结构采用可调式定位珠与定位槽配合的设计，三个核心档位的定位点位置可以根据实际配套的主机油门行程进行微调，确保档位卡入时的反馈清晰，操作人员不需要低头查看仪表即可通过手感确认档位是否到位，降低航行过程中的操作失误概率。

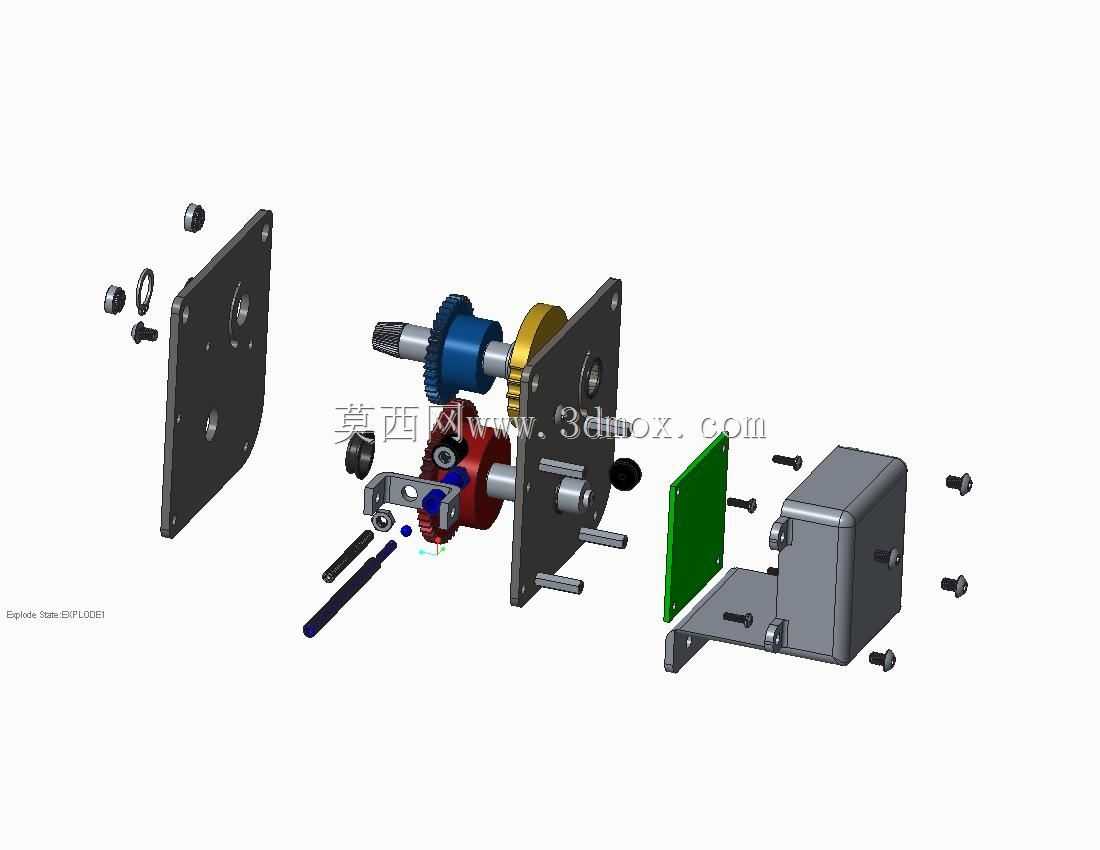

传感单元采用磁性霍尔效应传感器，传感器与操作轴之间无直接机械接触，相比传统的电位器式油门传感器，不存在长期摩擦磨损导致的信号漂移、接触不良问题，能够在船舶高湿度、高盐雾、强振动的工况下长期稳定输出油门位置信号，信号输出精度可以满足船用主机电控系统的采样要求，不需要额外加装信号转换模块即可直接对接主流的船用电控主机控制系统。设计过程中充分考虑了船用设备的维护需求，壳体采用分体式拼接结构，拆开侧面的固定螺钉即可打开壳体对内部阻尼片、定位结构进行维护调整，不需要将整个装置从驾控台完全拆下，日常维护的操作难度极低。传动结构采用齿轮与拨杆组合的传动方式，将操作轴的转动行程同步传递到阻尼单元、定位单元与传感单元，传动间隙控制在极小范围内，操作过程中无空程虚位，操作响应直接。所有外露的金属部件都做了防锈处理，适配船舶上高盐雾的使用环境，避免长期使用后出现锈蚀卡滞的问题。从安装适配性来看，操作轴的伸出长度、安装孔位的尺寸都参考了主流船用油门操控装置的安装尺寸，可以直接替换传统的机械式油门操控装置，不需要对原有驾控台的安装结构进行大规模改造，替换升级的成本极低。在实际操作逻辑上，空挡位置设置在整个行程的中间点位，向前转动对应前进档位的油门开度调节，向后转动对应倒挡档位的油门开度调节，符合船舶驾控人员的常规操作习惯，不需要额外适应操作逻辑。定位结构的锁紧力也经过匹配设计，正常操作时可以顺畅扳动手柄切换档位，在无外力操作时可以牢牢保持当前档位位置，即使在船舶大角度倾斜、剧烈颠簸的工况下也不会出现档位自行滑动的问题，保障航行安全。
