船用古野LH5000通讯扬声器设备结构

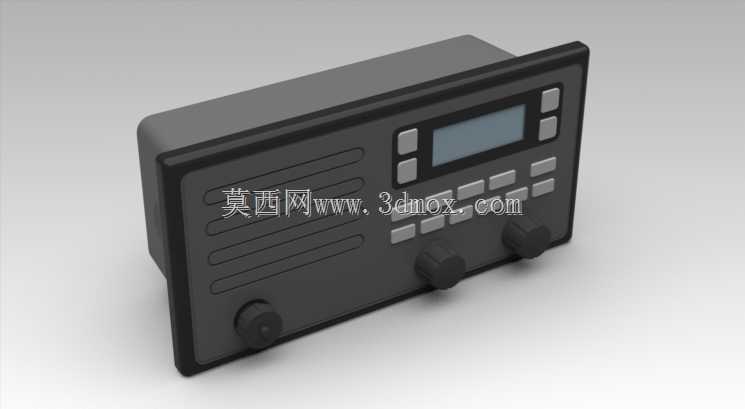

　　该设备为船舶航行配套的船载音频通讯终端，主要应用于各类远洋货轮、近海作业船舶、公务执法船艇的驾驶舱、海图室以及集控室区域，承担航行预警播报、海事通讯音频外放、船内指令传呼的核心功能，是船舶航行安全保障体系中音频信号输出的关键终端部件。从结构设计来看，整机采用一体化嵌入式安装的矩形壳体结构，前面板做了微凸的边框防护设计，能够在船舶航行遇到颠簸、轻微碰撞时避免操作按键与显示屏直接受外力冲击，壳体边角做了小圆弧过渡处理，既减少安装时的尖锐边角磕碰风险，也能适配船舶舱室金属安装面板的开孔公差，降低安装对位难度。

　　前面板的功能区域划分清晰，上方区域设置点阵式液晶显示屏，用于显示当前通讯频道、音量等级、工作状态等核心参数，显示屏两侧布置功能快捷按键，可快速实现频道切换、静音、模式选择的操作；中部区域为格栅式出声孔，采用横向平行开槽的结构设计，开槽方向与面板水平方向一致，既能够保证声音传播的扩散角度，覆盖驾驶舱内主要值守区域，也能避免船舶航行时舱内凝结的水珠、灰尘直接落入腔体内部，出声孔下方区域布置数字按键与功能调节按键，满足频道输入、参数设置的操作需求；面板下部设置三个旋钮式调节部件，分别对应音量调节、频道微调、静噪阈值调节，旋钮表面做了防滑滚花处理，即便操作人员佩戴劳保手套也能完成精准调节，旋钮的阻尼感经过适配设计，不会因船舶航行的持续振动出现档位偏移的问题。

　　从安装边界来看，整机为标准嵌入式安装尺寸，壳体后部预留接线腔体空间，可适配船用标准通讯线缆的走线与接线端子固定，安装时仅需在舱室安装面板开出对应尺寸的矩形开孔，通过侧边的固定卡扣即可完成设备锁紧，无需额外设计复杂的安装支架，能够适配现有多数船舶驾驶台的标准化安装位，替换同类型老旧设备时无需改动原有开孔结构，降低船舶设备升级改造成本。在功能适配层面，该设备的音频输出单元做了防潮防盐雾的结构处理，出声孔内侧设置防尘防水的透声隔膜，能够适应海洋高湿、高盐雾的工作环境，避免长期使用后内部元器件被盐雾腐蚀导致失效；设备的操作按键采用密封式硅胶按键结构，按键与面板之间的缝隙做了密封处理，可防止清洁时的液体溅入、舱室凝露渗入设备内部，提升设备在船舶复杂环境下的使用寿命。

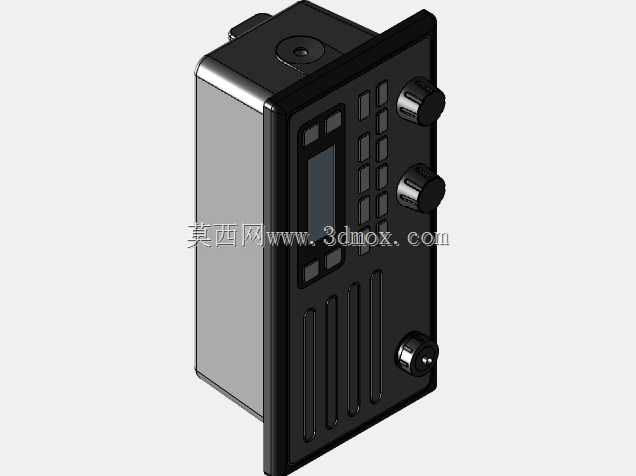

　　从建模细节来看，整个模型完整还原了设备的外观细节、按键布局、旋钮结构、出声孔格栅特征，壳体的分模线、面板的装配间隙都做了贴合实际产品的还原，可用于船舶驾驶台布局仿真、船载设备装配干涉检查、航海模拟训练系统的场景搭建，也能作为船用通讯设备选型阶段的可视化参考模型，帮助设计人员提前确认设备安装后的视觉效果、操作空间预留是否合理，避免实际安装时出现操作空间不足、与周边驾驶台设备干涉的问题。在实际船舶应用场景中，这类扬声器终端需要长期处于持续通电工作状态，因此结构设计上充分考虑了散热需求，壳体后部设置隐蔽式散热槽，在不破坏整体防护性能的前提下，保证内部功放电路工作时产生的热量能够及时散出，避免长期高温工作导致元器件老化加速；面板的显示屏采用宽温设计的适配结构，能够在船舶舱室冬季低温、夏季高温暴晒的环境下正常显示内容，不会出现低温响应迟缓、高温显示异常的问题。
