古野FCV600船用探鱼器结构设计

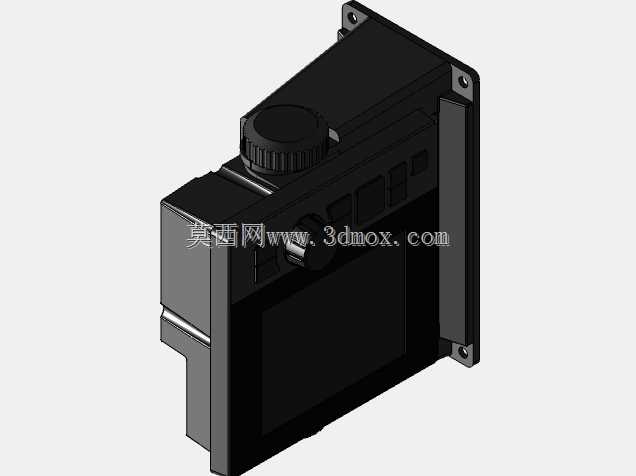

　　这款船用探鱼设备的三维结构设计，首先要考虑的是船舶驾驶舱内的安装适配性，毕竟作业渔船的驾驶台空间有限，各类导航、通讯、探测设备排布紧凑，设备的安装底座预留了标准的船用安装孔位，孔距符合中小型作业船舶驾驶台的通用安装间距，底座的加强筋结构做了加厚处理，能够抵御船舶航行时的持续振动，避免长时间航行后设备出现松动移位的问题。设备主体采用立式矩形结构，正面的显示区域做了内凹式的边框设计，一方面可以在强光环境下减少屏幕反光，让船员在晴天驾驶时也能清晰识别回波图像，另一方面边框的凸起结构可以在人员意外磕碰时起到缓冲作用，保护屏幕面板不受损坏。

　　设备侧面的调节旋钮做了防滑齿纹设计，考虑到船员作业时手上可能沾有海水、渔获黏液，湿滑状态下也能顺畅操作旋钮调节增益、探测深度等参数，旋钮的阻尼手感经过调校，既不会因为船舶颠簸出现参数偏移，也不需要过大的操作力度。从功能实现的角度来看，这款探鱼器集成了CHIRP与CW两种探测模式，对应的内部电路腔体做了分隔设计，避免不同频段的信号出现互相干扰，外壳的密封结构采用多道止口配合，满足船用设备的防泼溅要求，即使驾驶台有海浪溅入或者雨水飘入，也不会影响设备内部电路的正常工作。设备背部的接口区域做了下沉式设计，所有外接线缆接好之后可以通过防水盖板遮挡，线缆出口处预留了线缆固定的卡扣位置，避免船舶晃动时线缆拉扯导致接口松动。

　　在建模过程中，对外壳的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，既符合注塑成型的工艺要求，避免生产时出现缩痕、应力集中的问题，也能减少日常使用中棱角对人员的剐蹭风险。设备的安装支架支持多角度调节，锁紧结构采用快拆式设计，船员可以根据不同的驾驶坐姿、光线角度快速调整屏幕的俯仰角度，调整到位后锁紧机构可以提供足够的锁止力，不会因为船舶的持续振动出现屏幕下垂的问题。考虑到船用设备长期处于高盐雾、高湿度的使用环境，外壳的材质选型对应的结构厚度预留了足够的腐蚀余量，所有外露的金属部件位置都做了对应的避让结构，方便后续做防腐涂层处理。

　　设备的散热结构设计在背部的非直面区域，采用隐藏式的散热格栅，既可以保证内部电路工作时的热量散出，又能避免海水、灰尘直接从格栅进入设备内部，格栅的筋条角度做了倾斜设计，溅到设备表面的液体会顺着筋条流到设备外部，不会渗入腔体内部。从渔业作业的实际场景出发，这款探鱼器的操作按键布局集中在屏幕侧方，按键的尺寸做了加大处理，船员佩戴劳保手套时也能准确按压按键，不会出现误触的情况，按键的行程做了优化，按压反馈清晰，在嘈杂的机舱环境下，船员不需要盯着按键也能通过手感确认操作是否生效。设备整体的外形尺寸控制在适配中小型渔船驾驶台安装的范围内，不会占用过多的安装空间，同时屏幕尺寸足够大，可以同时显示深度、水温、鱼群回波等多类信息，减少船员切换显示页面的操作频次，在航行作业过程中可以更快速地获取探测信息。建模过程中对所有的装配间隙都做了公差匹配，外壳拼接处的间隙控制在船用设备要求的范围内，既不会因为温度变化出现热胀冷缩导致的外壳变形卡滞，也不会因为间隙过大影响密封效果。
