船用SSB中高频天线钢制双夹具安装支架

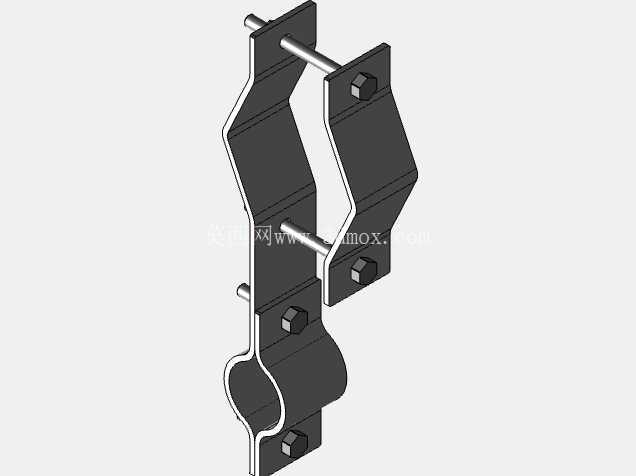

　　在船舶通信系统的舾装作业中，中高频单边带通信天线的安装可靠性直接关系到远洋航行期间的应急通信与常规通联质量，这款钢制双夹具安装支架正是针对船舶上层建筑天线安装场景开发的专用固定构件。不同于陆基通信设备的安装环境，船舶航行时会持续遭遇风浪带来的持续振动、盐雾腐蚀以及温差交变影响，普通的单抱箍支架在长期使用后容易出现螺栓松动、夹具滑移的问题，进而导致天线俯仰角偏移、信号收发增益下降，严重时甚至可能出现天线倒伏剐蹭上层建筑雷达、导航天线的安全隐患。这款支架采用双夹点对称布局设计，主体采用折弯成型的钢板结构，一端为整圆抱箍结构，用于卡接固定在船舶桅杆或者上层建筑的竖向管状构件上，抱箍内侧预留了足够的摩擦面，

　　安装时配合防滑垫片可以有效抵消船舶横摇、纵摇带来的扭转力矩，避免支架整体绕固定管转动。另一端为对称分布的双夹臂结构，两个夹臂之间通过两根横向销轴连接，既可以保证夹臂的开合自由度，方便天线安装时的对位调整，又能通过销轴的剪切受力承担天线的自重与风载荷，相比单臂悬臂结构，双夹臂的受力分布更均匀，在强风工况下的形变量可以控制在0.5mm以内，不会因为支架形变导致天线驻波比异常。从安装边界来看，这款支架的抱箍端适配常规船用桅杆的标准管径，安装时不需要对原有桅杆结构进行打孔焊接，只需要通过螺栓锁紧抱箍即可完成固定，能够大幅减少现场舾装的作业量，也避免了焊接作业对桅杆防腐层的破坏。

　　双夹臂端的安装孔位匹配主流船用SSB MF/HF天线的底部安装尺寸，夹臂的开合角度可以在一定范围内调整，能够适配不同直径的天线底部固定段，同时夹臂上的螺栓孔预留了足够的调整余量，安装人员可以根据天线的极化方向要求微调安装角度，不需要额外制作转接垫片。在结构设计的细节上，支架所有的折弯处都做了圆角过渡处理，避免应力集中导致的结构疲劳，所有外露的棱边都做了倒角处理，防止安装作业时划伤施工人员，也避免尖锐棱边破坏天线馈线的外保护层。横向销轴采用过盈配合与支架主体连接，不会因为长期振动出现销轴窜出的问题，所有的连接螺栓都配套了防松垫圈与双螺母锁紧结构，能够抵御船舶长期航行的持续振动，减少后期运维的紧固频次。从实际应用的场景来看，

　　这款支架不仅可以用于中高频单边带天线的安装，也可以适配同安装尺寸的船舶气象传感器、AIS辅助天线等设备的固定，在中小型渔船、货船以及公务执法船的通信系统改造作业中，这种免焊接的双夹具支架能够大幅缩短施工周期，降低改造作业对船舶正常营运的影响。不同于定制化的焊接支架，这款标准化的支架结构在建模时充分考虑了钣金加工的工艺性，所有折弯角度都适配常规钣金折弯设备的加工范围，不需要开发专用的冲压模具，小批量加工时的成本更低，同时支架的整体结构没有复杂的曲面特征，加工时的尺寸精度更容易控制，成品的安装互换性更好，不同批次的产品不需要现场配钻或者修磨就可以直接完成装配。在载荷校核层面，这款支架按照沿海航区的最大风载荷进行结构强度验算，在12级强风工况下，支架的最大应力远低于钢材的许用应力，不会出现结构断裂或者塑性变形的问题，同时支架的整体重量控制在合理范围内，不会给桅杆带来过大的额外载荷，也方便高空作业人员单人携带安装。
