深海载人探测观光潜水器结构设计

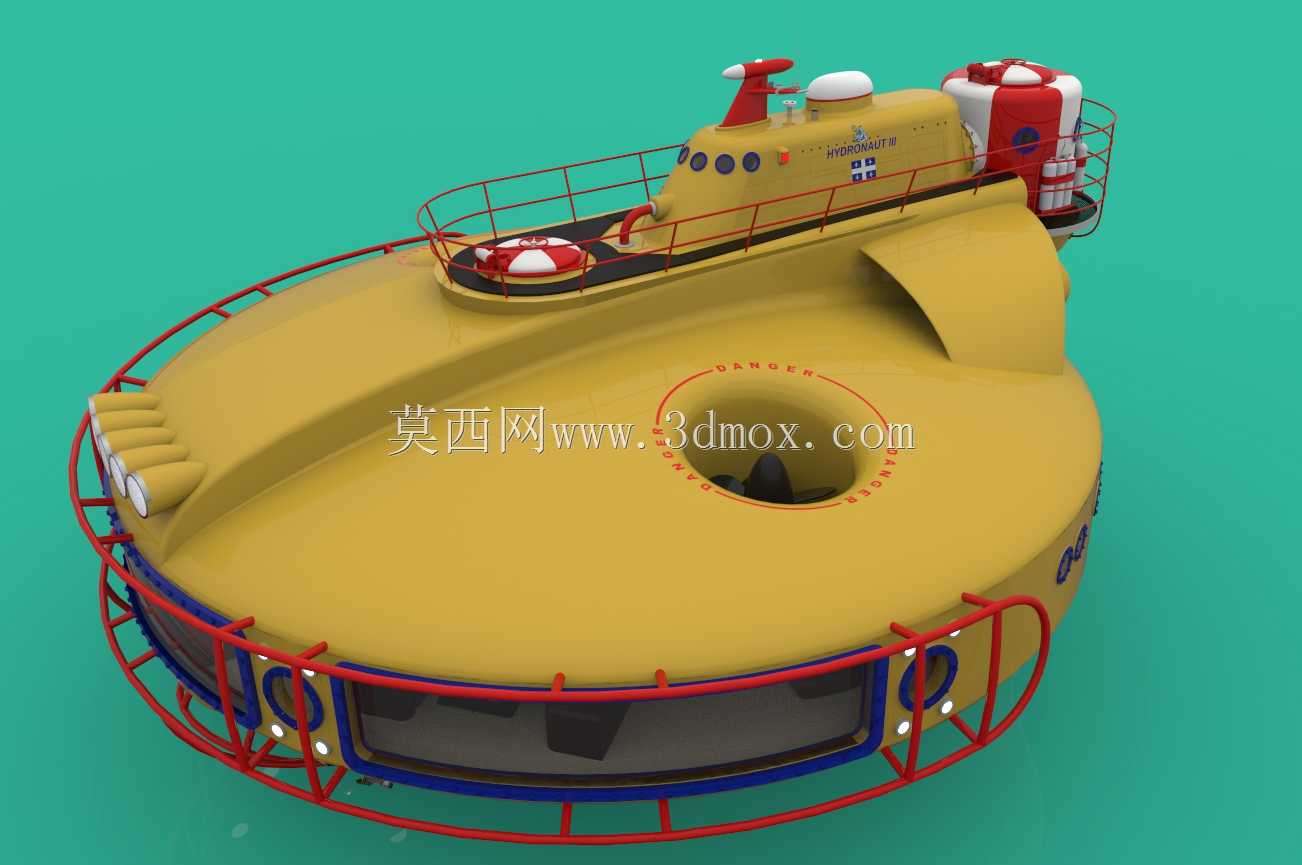

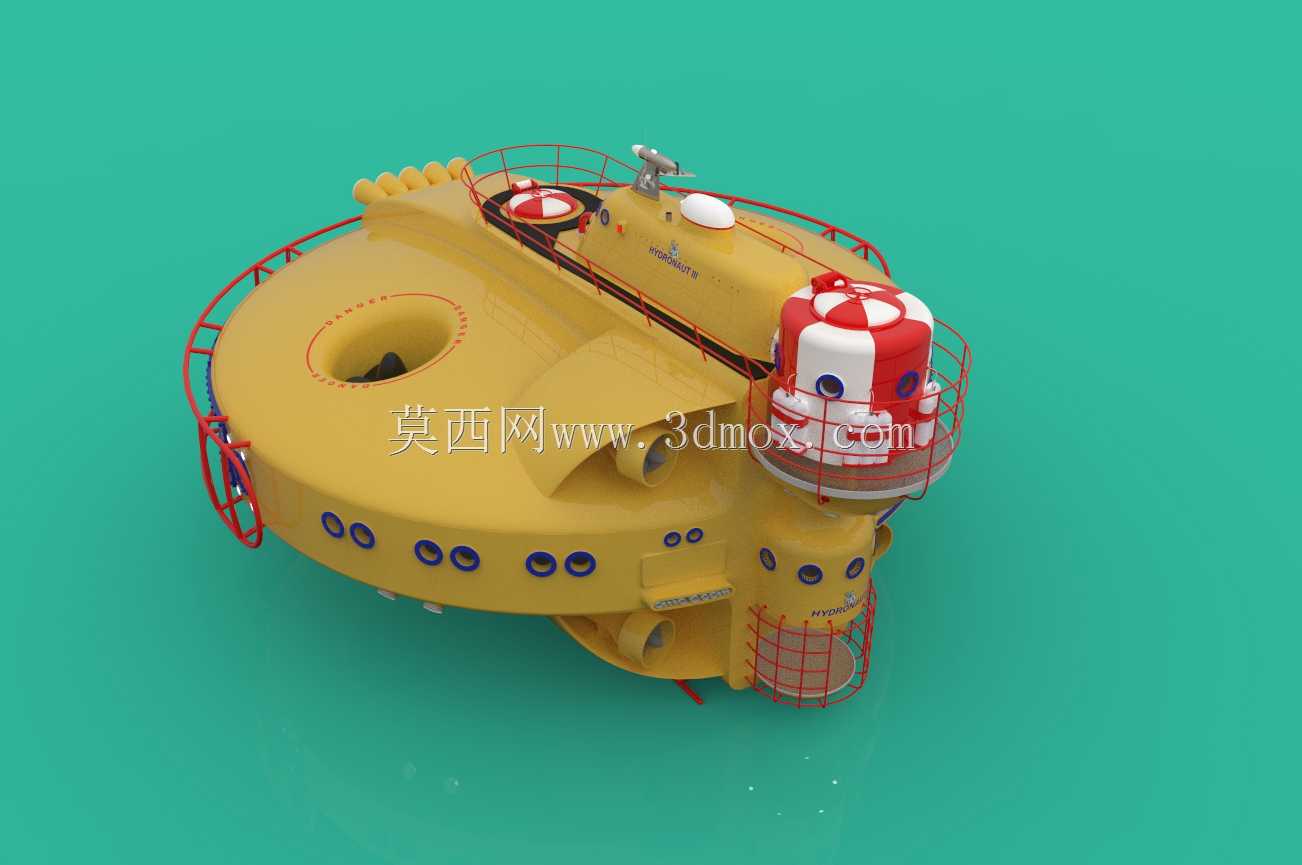

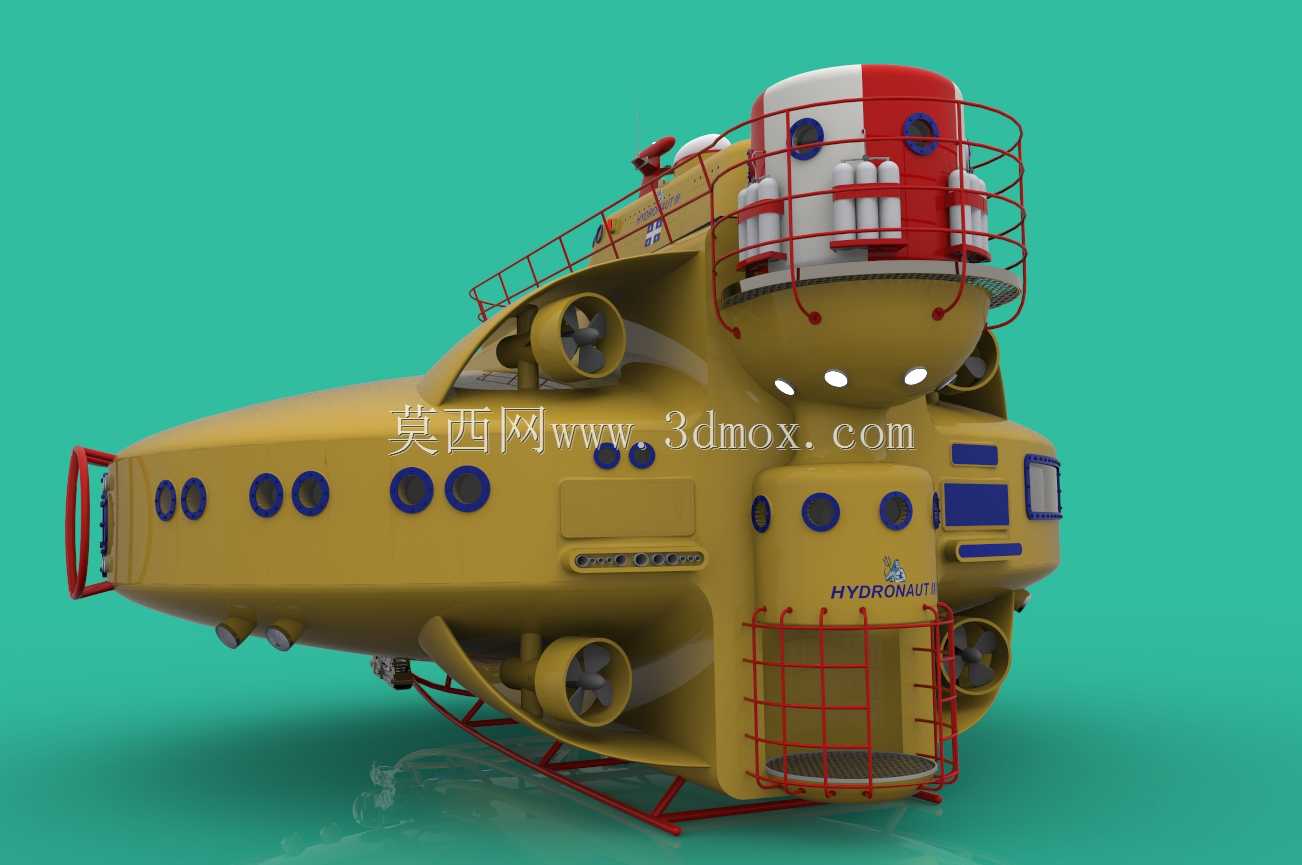

　　这款潜水器的三维结构设计，核心围绕近海观光、浅海科考两类核心应用场景展开，整体采用椭球形流线型耐压壳体布局，区别于传统军用潜艇的细长水滴构型，椭球形壳体在保证内部可用容积最大化的同时，能在300米以内的工作水深下均匀分散外部水压，降低局部应力集中带来的结构失效风险，壳体外部的红色框架并非装饰结构，而是采用高强度防锈铝合金加工的外围防护栏，一方面在潜水器靠泊水下接驳站、对接母船起吊装置时起到缓冲防撞作用，另一方面也作为外部附属设备的安装载体，顶部的导航雷达、通信天线、警示灯组，侧部的水下照明阵列、摄像模组，底部的压载水舱接口、采样设备挂载点，全部通过该防护框架预留的标准安装孔位固定，无需在主耐压壳体上额外开孔，最大程度保障壳体的水密完整性。

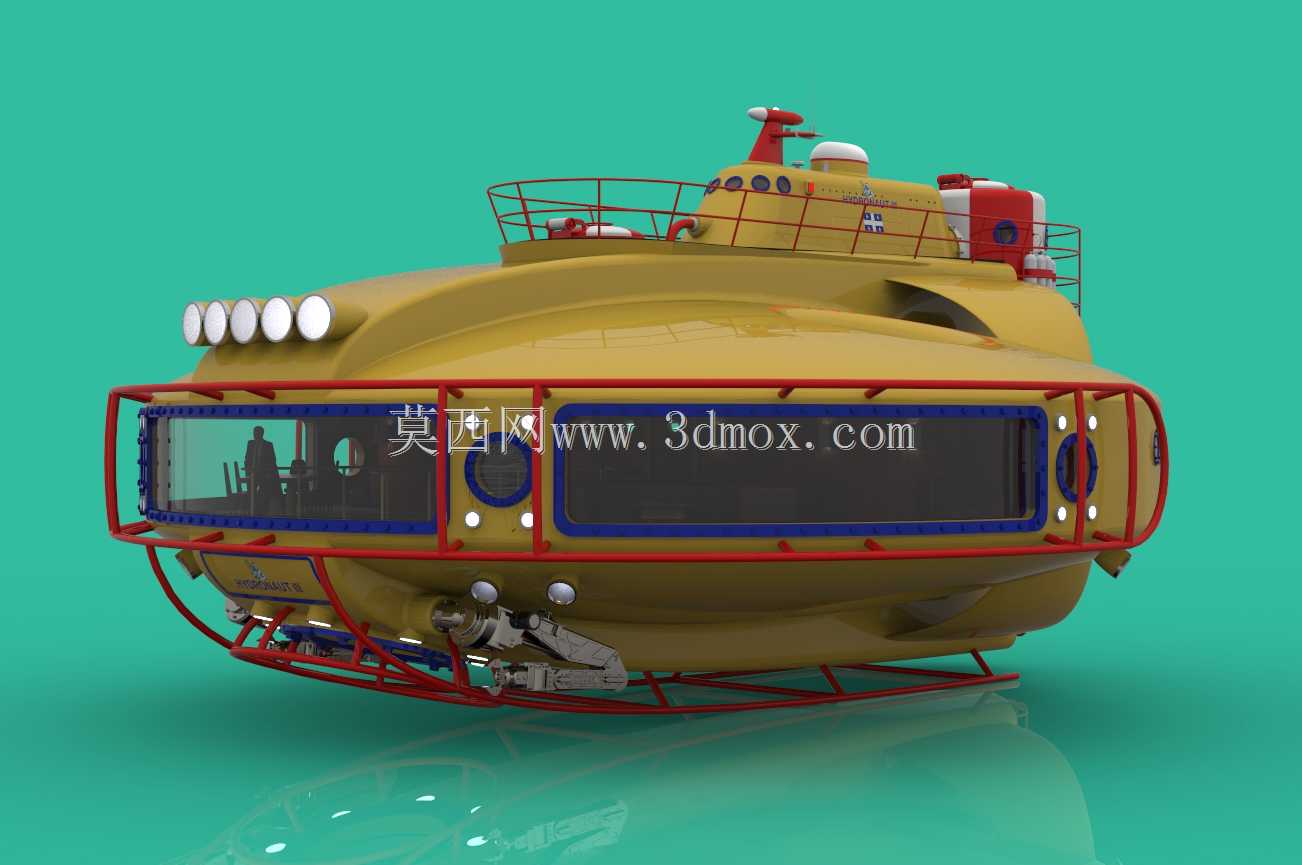

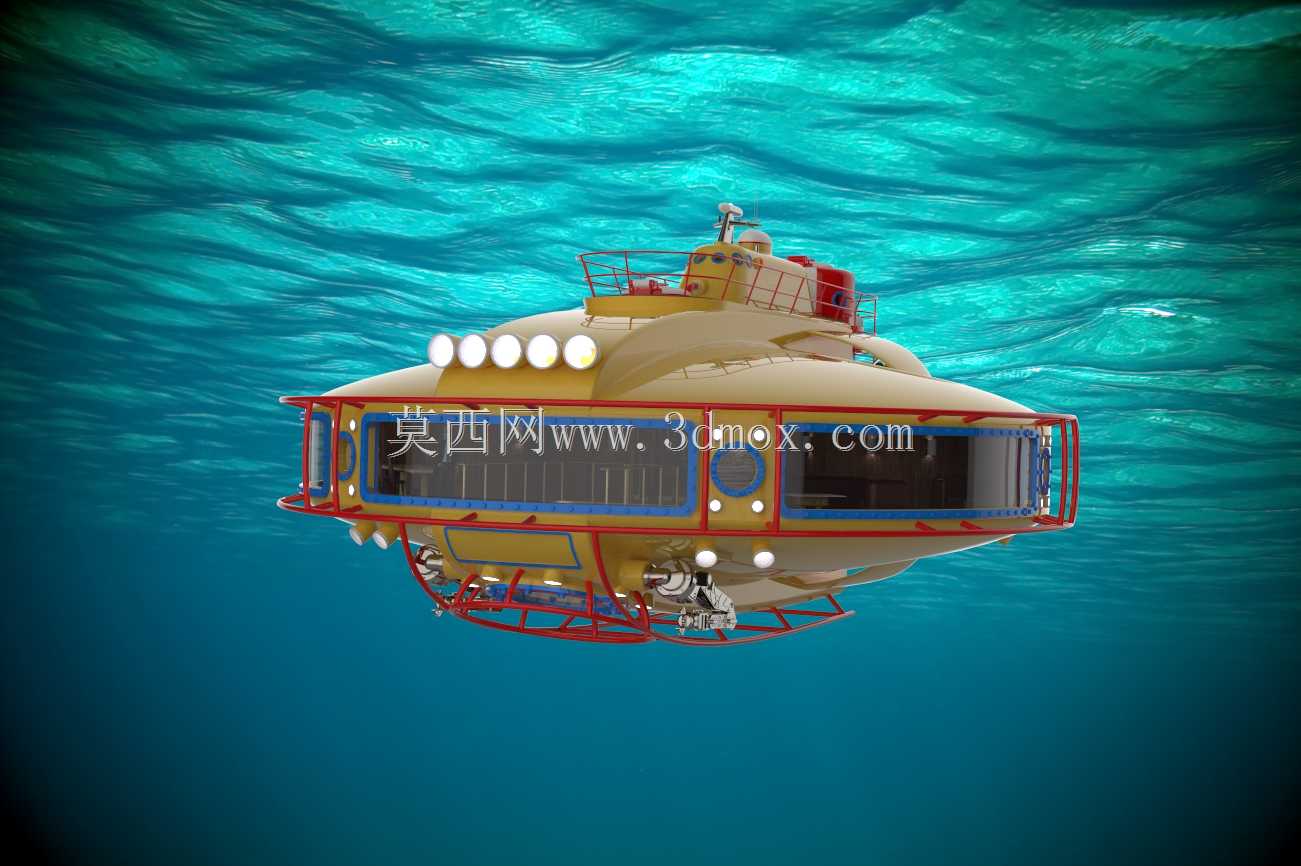

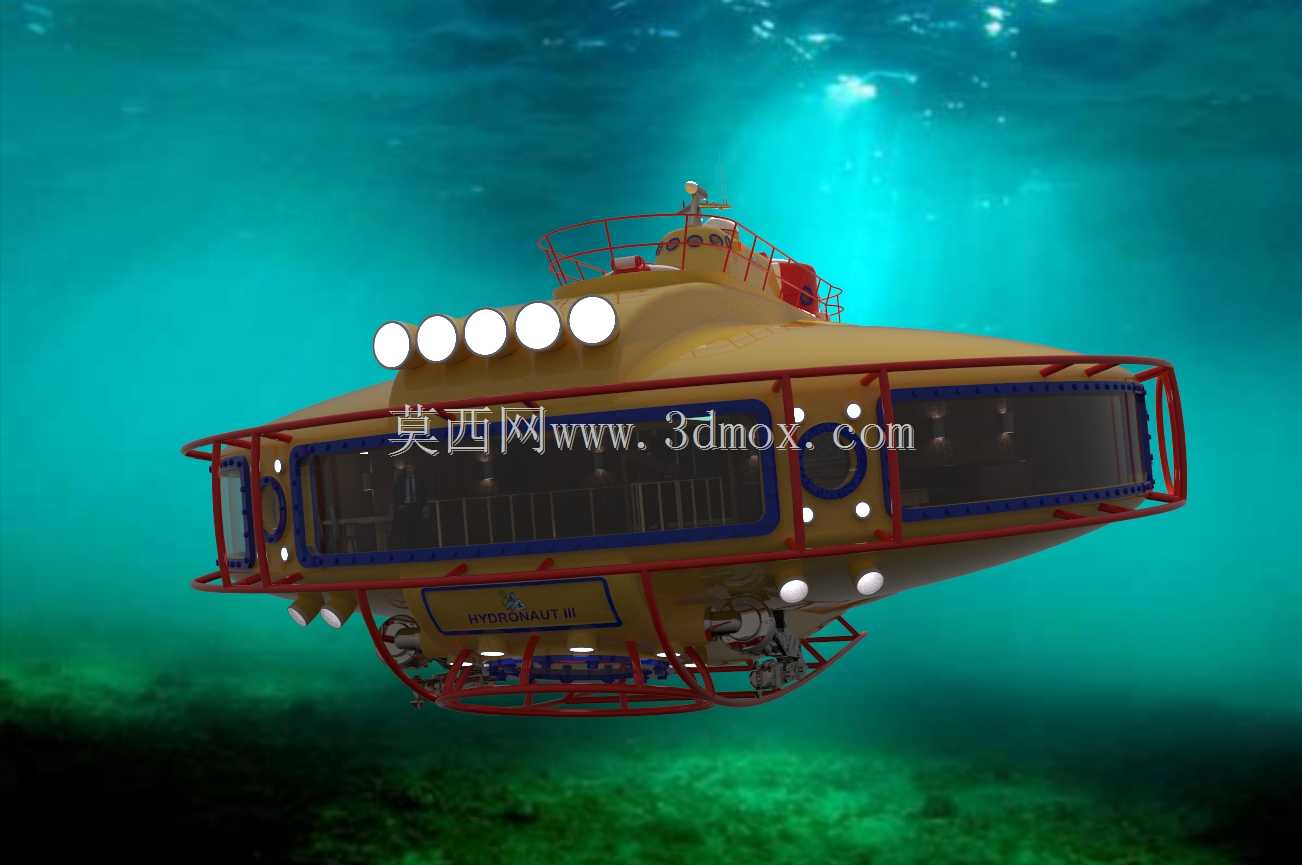

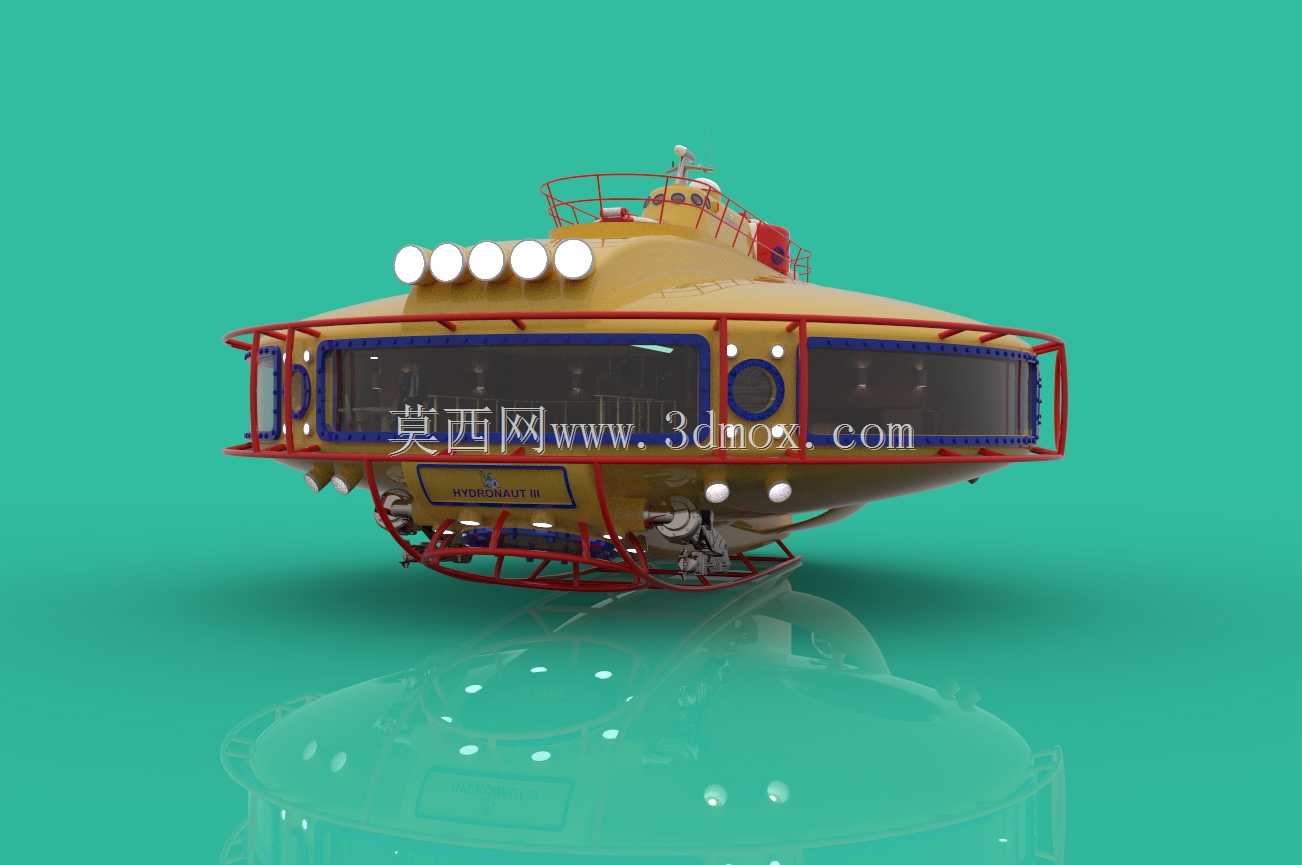

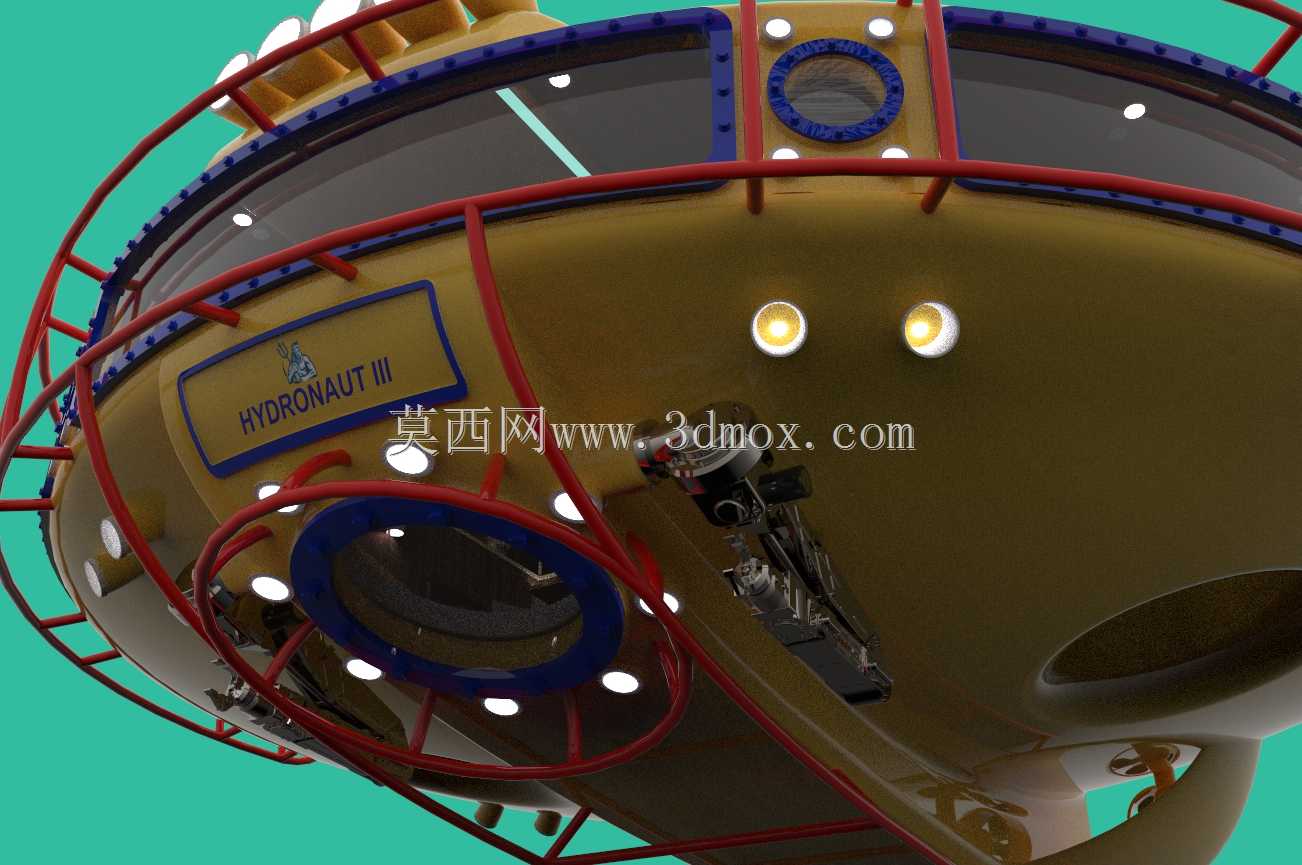

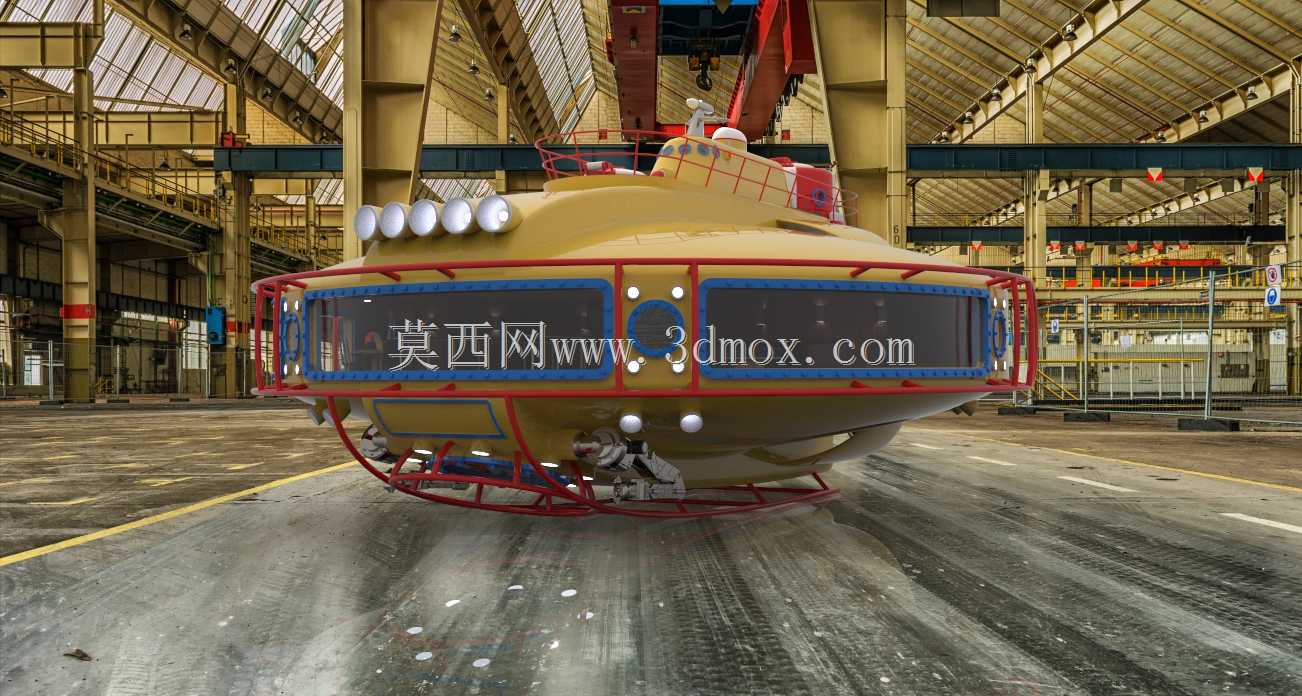

　　主观察窗采用整块聚碳酸酯材料热压成型的长条形曲面结构，相比传统圆形观察窗，曲面构型的视野覆盖角度可达水平120度、垂直45度，舱内乘客观测时无需频繁移动位置即可获得广阔的水下视野，观察窗与壳体的连接部位采用双重径向密封结构，密封槽的加工公差控制在0.02mm以内，配合氟橡胶密封圈，可在额定工作水深下长期保持零渗漏，观察窗周边均匀布置的六盏大功率LED水下照明灯，采用宽配光设计，单灯照度可达12000流明，可在水体透明度15米的工况下照亮前方30米范围内的观测区域，灯组与壳体之间设置有独立的隔热垫层，避免长时间工作时热量传导至壳体密封部位加速密封圈老化。

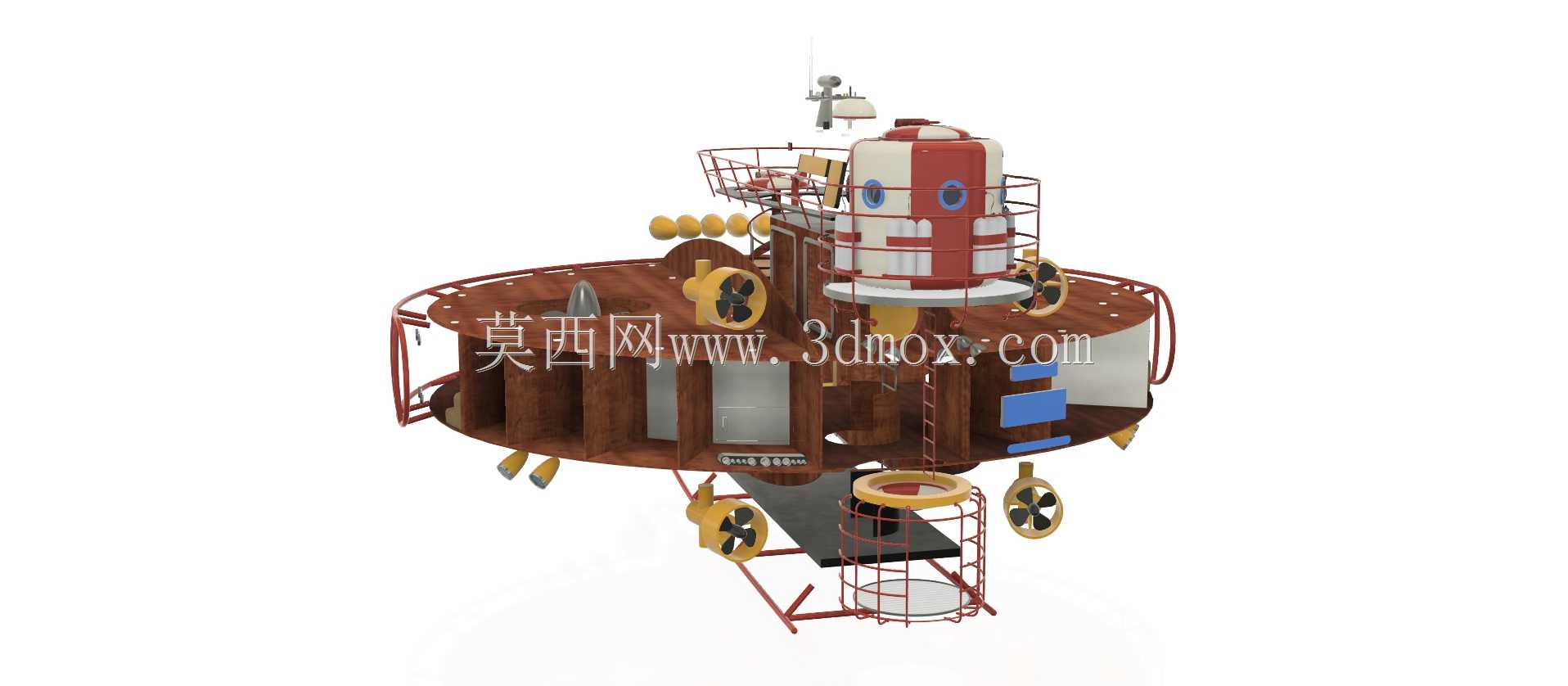

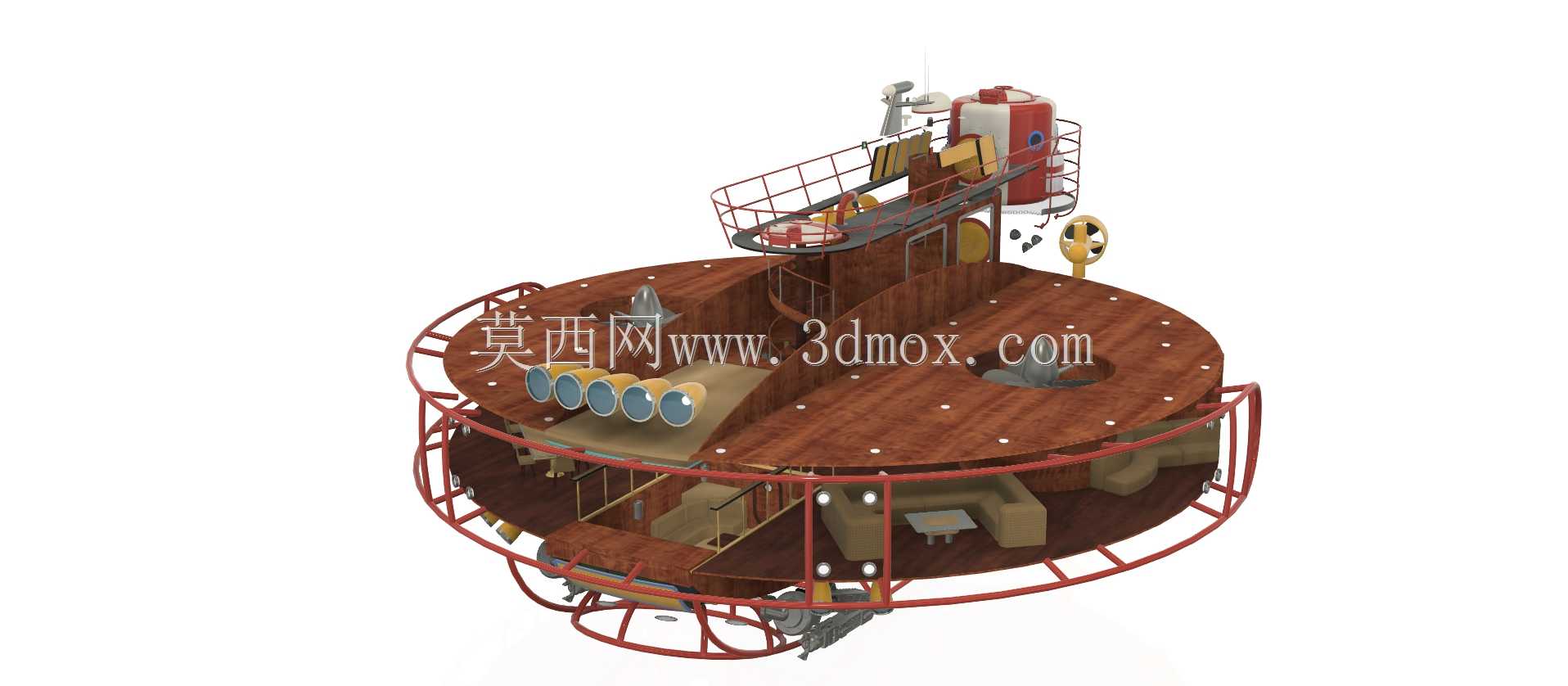

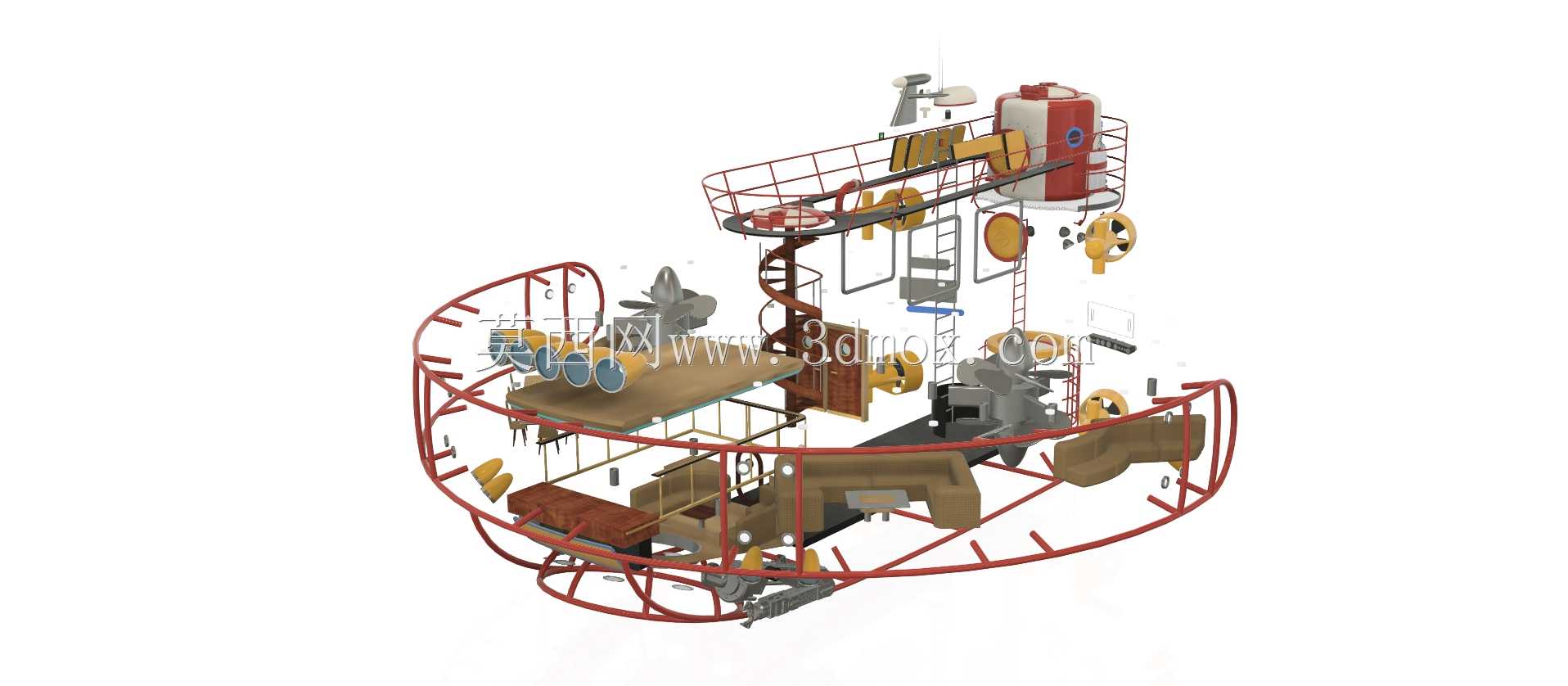

　　舱内空间按照功能划分为驾驶控制区、乘员观景区、设备安置区三个独立模块，驾驶区位于舱体前部，集中布置航行操控手柄、深度显示仪表、声呐探测终端、通信系统面板，所有操控元件的安装位置均按照人体工程学设计，操作人员坐姿状态下无需起身即可触达全部控制按钮；乘员观景区紧邻主观察窗布置，可容纳6名乘员同时开展观测活动，座椅采用阻燃防滑的船用专用材质，每个座椅位置均配备独立的安全锁紧装置，在潜水器上浮下潜过程中可将乘员牢固固定，避免姿态变化带来的磕碰风险；设备安置区位于舱体后部，集成了生命维持系统、压载水控制单元、应急供电电池组、通信中继设备，各设备模块采用导轨式安装结构，日常维护时可直接沿导轨抽出模块，无需拆解舱内其他结构，大幅提升维保效率。

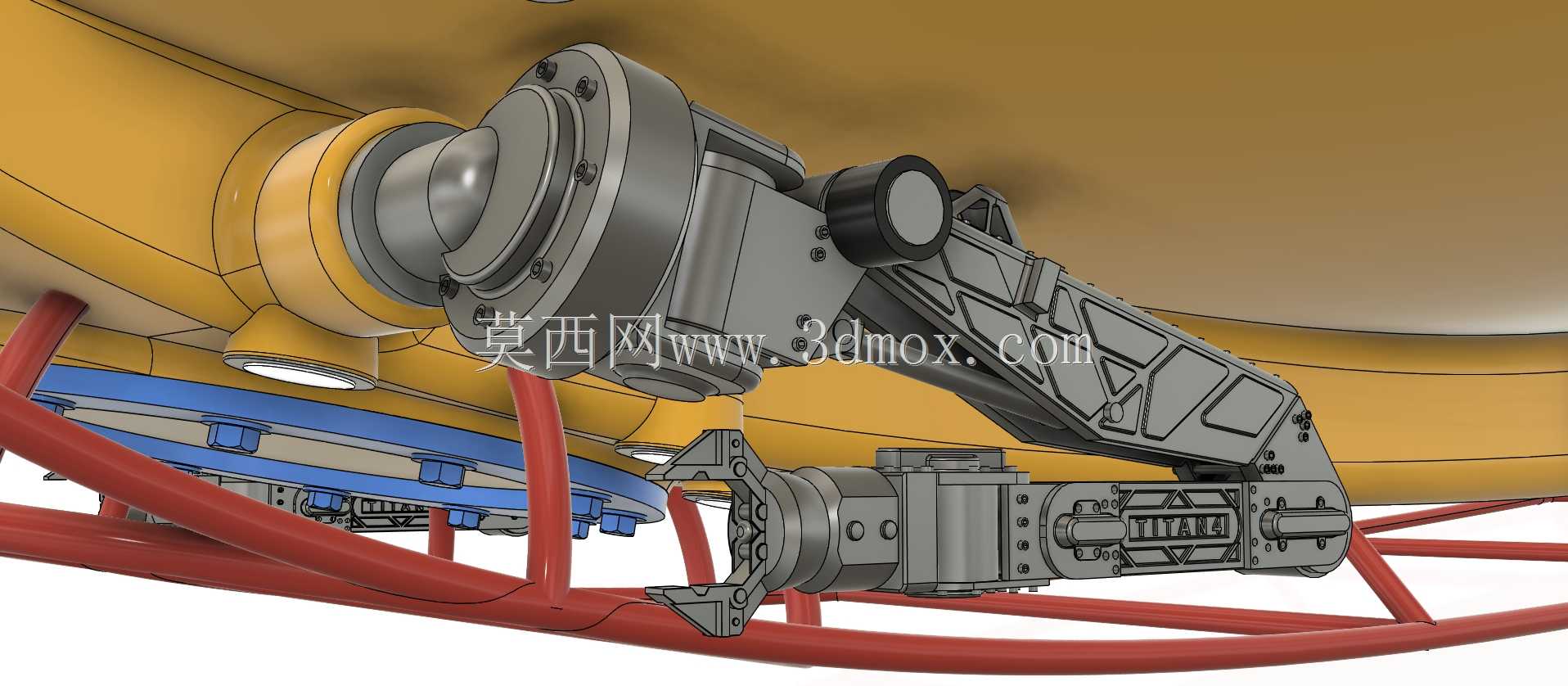

　　潜水器前部下方设置的多自由度机械臂，最大伸展长度可达1.8米，末端配置可快换的夹爪、采样篮、水下切割工具接口，可在科考场景下完成水下样本采集、小型设备布放、障碍物清理等作业，机械臂的关节部位采用双重水密设计，内置压力补偿装置，可在额定水深下平衡关节内外压力，避免水压侵入关节内部损坏传动元件。整体外形尺寸控制为长7.2米、宽3.1米、高2.8米，整体干重控制在12吨以内，可适配多数科考母船、观光码头的现有起吊设备，无需额外改造吊装设施；安装边界方面，潜水器底部设置有标准的集装箱式定位接口，可直接固定在母船甲板的标准集装箱锁扣位置，运输过程中无需额外制作专用固定工装，顶部的起吊点位置经过重心配平计算，四点起吊时可保持水平姿态，避免起吊过程中发生倾斜磕碰。航行推进系统采用四个矢量布置的水下推进器，可实现水平进退、横向平移、原地转向、垂直上浮下潜等全向机动，推进器的安装支架与外部防护框架一体化加工，减少了额外的连接部件，降低了水下航行时的水流阻力，同时推进器外部设置有防护网罩，避免水下杂物、浮游生物缠绕螺旋桨影响航行安全。压载水系统采用可逆式压载泵设计，上浮下潜过程中可精准调节压载水量，控制潜水器的升降速度保持在0.5米每秒以内，避免快速升降带来的舱内压力波动影响乘员舒适度，同时系统设置有应急抛载机构，在动力系统失效的情况下可手动抛掉底部的固定压载块，依靠正浮力实现紧急上浮，保障水下作业的安全冗余。
