带七段数码管显示的嵌入式NMEA信号缓冲装置

这款嵌入式数显NMEA缓冲装置，主要面向船舶导航通讯系统的信号中转场景设计，适配船舶阀组安装舱位的狭小安装空间，解决多终端NMEA信号并行接入时的信号衰减、串扰问题。在船舶航行作业过程中，GPS、罗经、测深仪等多类导航传感设备都会输出NMEA协议信号，往往需要同时供给海图机、自动驾驶仪、航行数据记录仪等多个终端设备，直接并联接线极易出现信号阻抗不匹配、传输距离不足的问题，这款缓冲装置就是针对这类痛点做的结构与功能整合设计。

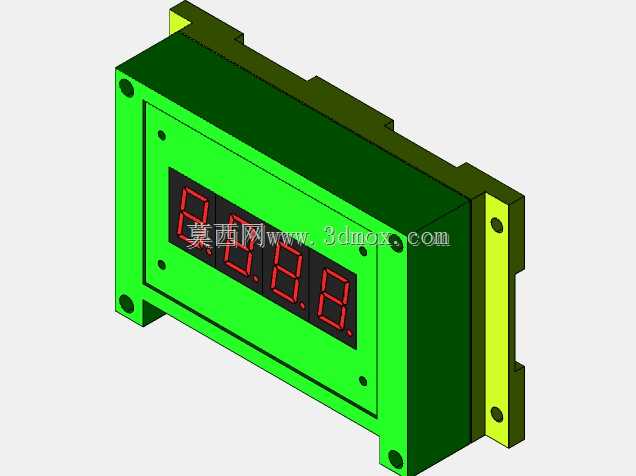

从功能特性来看，正面集成的四位七段红色数码管，可实时显示当前缓冲通道的信号状态、波特率参数或者关键航行数据阈值，无需外接额外显示终端，运维人员在舱内巡检时可直接通过数码管读数快速判断设备工作状态，省去了外接调试终端的繁琐步骤。装置本体采用法兰耳式安装结构，两侧伸出的安装耳上预留了标准通孔安装位，可直接通过螺栓固定在阀块安装面板或者舱壁预留的安装位上，安装耳与本体做了加强筋过渡处理，可承受船舶航行过程中的持续振动，避免长期使用后安装松动导致的接触不良问题。

设计过程中优先考虑了舱内安装的边界限制，整体壳体采用高低分层结构，主体显示面板部分突出安装面，后部电路腔体嵌入安装面板后方的预留空腔内，最大限度压缩正面占用空间，适配现有船舶阀组面板的通用开孔尺寸，无需对原有安装面板做大规模改造即可完成替换安装。壳体边角做了圆弧过渡处理，避免安装运维过程中尖锐边角划伤操作人员，面板与后壳的接缝处做了台阶式止口设计，可阻挡舱内凝露、少量溅水渗入内部电路，适配船舶舱内高湿度的工作环境。

数码管显示窗采用内嵌式设计，显示面略低于面板平面，外围做了遮光凸边，即使在舱内照明光线直射的情况下，也能清晰读取数码管显示的数值，避免反光导致的读数误判。内部电路腔体预留了标准接线端子位，接线方向朝向侧面，可在不拆卸主体的情况下完成接线与检修操作，适配舱内狭小空间的接线作业需求。装置的整体壁厚均匀，适合采用注塑或者金属铣削加工成型，壳体外部的安装孔位做了沉台设计，螺栓安装后头部不会突出面板表面，保持安装面的平整性，避免与周边其他阀块组件产生安装干涉。

在实际应用中，这类缓冲装置通常安装在船舶驾驶舱下方的设备舱阀组区域，周边密布各类液压阀、信号转接模块，因此结构设计上充分考虑了与周边阀块的安装兼容性，整体外形方正，没有突出的易磕碰结构，可与同尺寸规格的阀块组件并排安装，统一占用面板安装空间，提升舱内设备布局的规整度。数码管的显示亮度做了适配性调整，在舱内低光照环境下不会因为亮度过高产生眩光，在常规照明环境下又能保证足够的显示对比度，满足不同光照条件下的读数需求。装置的后部腔体深度经过严格控制，嵌入安装后不会与后方的布线槽、其他设备的后部结构产生干涉，安装完成后接线可顺着侧面的走线槽规整排布，避免线缆杂乱堆积影响后续设备检修。
