DN65规格空气管道排气通风阀结构

在民用供水、工业循环水、暖通空调、压缩空气输送等管路系统中，管内积气是影响输送效率、诱发水锤、造成仪表计量失准的常见诱因，DN65通径的排气类阀件作为管路高点的核心排气组件，承担着系统运行过程中自动析出管内聚集空气、负压工况下快速补气避免管道吸瘪的核心作用，这款阀件的三维结构完整还原了实际量产产品的装配关系与安装边界，可直接用于管路系统的布局校核、装配干涉检查以及预制加工的尺寸参考。

从实际应用场景来看，这类DN65规格的排气阀通常安装在输水、输气管路的局部高点、长距离直管段的间隔高点、泵组出口的立管段、换热设备的进出水口顶部位置，日常运行中，管内介质裹挟的空气会逐步向上聚集在阀腔内部，随着气腔体积增大，阀内浮体结构随液位下降触发排气通道开启，将聚集的空气自动排出阀外，当空气排尽后介质回流抬升浮体，自动封闭排气口避免介质泄漏；如果管路出现负压工况，阀内的补气通道会快速开启，向管内导入外界空气，避免管道内部负压造成管壁变形、接头脱开等故障。

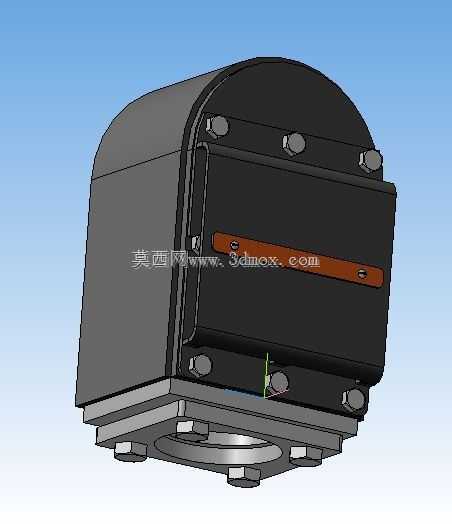

从结构设计思路来看，这款阀件采用了方正的上置阀腔搭配底部法兰连接的结构，区别于传统圆柱形排气阀的外形，方型阀腔可以在有限的安装高度内提供更大的浮体活动行程，提升大排气量工况下的动作稳定性，避免浮体卡滞造成的排气失效。阀腔的上下壳体采用周向均布的螺栓进行紧固连接，结合面处预留了密封件的安装槽位，可适配橡胶平垫或者O型圈进行静密封，满足不同压力等级管路的密封要求，螺栓的排布位置避开了内部流道与浮体的运动路径，装配时不需要额外避让内部构件，现场拆装维护的便利性更强。底部的连接法兰采用标准DN65法兰的螺栓孔布局，法兰端面的密封面尺寸符合通用管路法兰的配套要求，不需要额外制作过渡连接件就可以直接和同通径的管路法兰对接，法兰与下部阀体采用一体化铸造结构，减少了拼接焊缝带来的泄漏风险，同时提升了阀件整体的结构强度，可承受1.6MPa级别的管路工作压力。

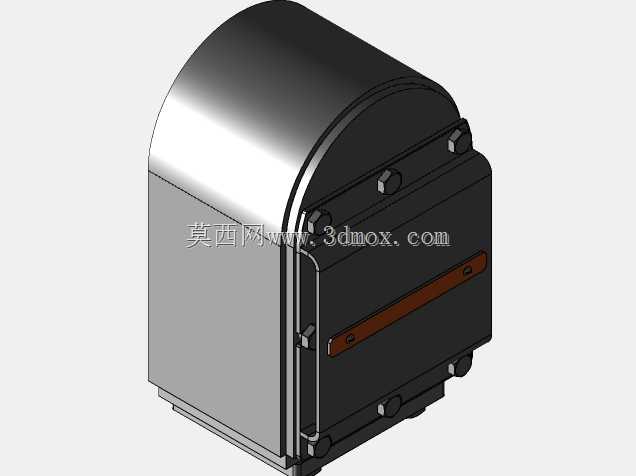

从安装边界尺寸来看，这款阀件的整体宽度控制在法兰外径的1.2倍范围内，安装时不需要在管路周边预留过大的侧向操作空间，适合在管廊、设备夹层等安装空间紧凑的场景使用；阀件顶部为圆弧过渡结构，没有尖锐的突出棱角，可避免现场安装时磕碰损伤保温层或者操作人员；阀件侧面预留的标识条安装位，可用于标注介质流向、压力等级、生产批次等信息，方便后期运维巡检时快速识别阀件参数。

在结构细节上，阀腔内部的浮体导向结构采用了多点限位的设计，避免浮体在介质流动扰动下出现偏斜卡滞，排气口的密封副采用软质密封材料搭配硬质密封面的组合，在长期反复启闭的工况下仍能保持可靠的密封性能，不会出现排气口跑冒滴漏的问题。阀件的所有外露紧固件均采用标准外六角规格，现场维护时只需要使用常规的开口扳手或者套筒就可以完成拆装，不需要配备特殊专用工具，降低了运维的工具成本。

对于管路系统设计人员来说，这款三维结构可以直接导入到整体管路装配模型中，用于校核阀件与周边管道、支架、保温层的安装间隙，提前排查施工阶段可能出现的干涉问题，同时也可以根据阀件的重量参数核算管道支架的承重载荷，避免支架选型不足造成的管路下沉问题；对于阀件生产厂家来说，该模型的结构细节可作为同类产品改型设计的参考，结合自身的工艺条件调整局部壁厚、螺栓规格等参数，缩短新产品的开发周期。
