船用回声测深仪换能器安装端盖结构

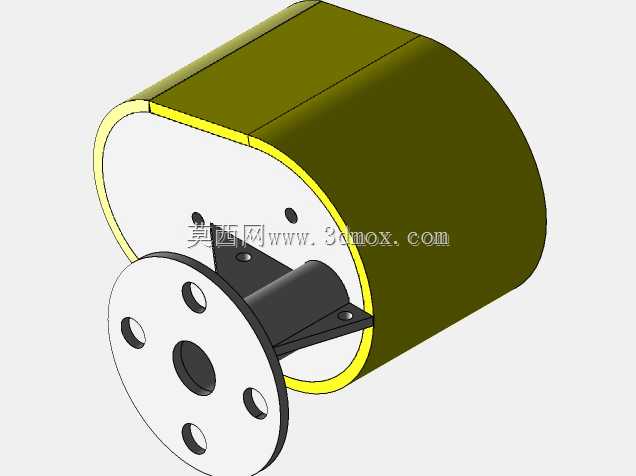

这款端盖结构是配套船用回声测深设备的核心安装承载部件，主要适配舷侧安装式的回声探测换能器，在各类民用作业船、小型科考艇、内河航运船舶的水深探测系统中承担固定、密封与防护功能。实际航行作业中，回声测深仪需要持续向水下发射声波并接收反射信号，换能器的安装精度直接影响水深数据的准确性，这款端盖的设计首先围绕安装基准的稳定性展开，前端带均布安装孔的法兰盘作为换能器的贴合安装面，平面度公差控制在满足换能器工作面贴合要求的范围内，避免安装间隙带来的信号散射问题。端盖的主体采用半圆柱弧面外壳结构，一方面贴合船体舷侧的安装开孔弧度，减少突出船体的结构带来的航行阻力，另一方面弧面结构相比直角壳体具备更好的抗水流冲击性能，在船舶高速航行时能够分散水流对端盖的冲击力，降低结构松动的风险。端盖与船体安装面的贴合边缘做了加厚翻边设计，预留了密封胶条的安装槽位，安装时配合耐海水腐蚀的密封胶条，能够阻挡舷外水渗入船体内部，同时隔绝舱内的油污、杂物接触换能器尾部的接线结构。内部的三角支撑筋连接法兰盘与外壳内壁，在不额外增加整体壁厚的前提下提升了结构刚性，避免船舶航行中的持续振动导致法兰面变形，保证换能器的发射角度始终保持垂直向下的基准状态。从安装边界来看，端盖的整体外轮廓尺寸适配常规中小型船舶的舷侧预留安装开孔，法兰盘上的四个安装孔采用对称均布设计，能够兼容同规格不同品牌的回声测深换能器安装，不需要额外在船体上重新开孔，降低现场改装的施工难度。端盖内部预留的空腔刚好容纳换能器的尾部接线端，空腔内壁做了圆滑过渡处理，避免尖锐棱角磨损换能器的信号线缆，同时空腔的容积满足线缆弯曲半径的要求，不会出现线缆过度弯折导致的信号传输故障。在实际选型适配时，需要注意端盖的安装面与船体外壳的弧度匹配度，安装前需要在贴合面均匀涂抹船用密封胶，紧固法兰螺丝时采用对角分步拧紧的方式，保证密封面受力均匀，避免局部压力过大导致端盖变形或者密封失效。这款结构的设计没有冗余的外部凸起，整体外壳光滑过渡，航行中不容易缠绕水中的漂浮杂物，减少水下附着物的附着面积，降低日常维护清理的工作量。
