汽车用CF8型50A螺栓式保险丝结构设计

在车载电气系统的设计选型环节，过流保护器件的匹配度直接决定整车线路的运行可靠性，尤其是乘用车辆与商用车辆的动力配电回路、辅助电气回路中，大电流工况下的保护器件需要兼顾载流稳定性、抗振性与安装便捷性，CF8系列螺栓固定式保险丝正是针对这类场景开发的保护元件。这款50A规格的保险丝，适配50A至300A区间的保险丝额定值匹配需求，可覆盖车载主电源配电、大功率辅助设备供电等多类回路的保护要求，当回路中出现过载、短路等异常大电流时，内部熔丝会在预设的电流阈值下快速熔断，切断供电回路，避免线路过热引发的绝缘老化、电气起火等风险，为车载电气系统提供可靠的被动保护。

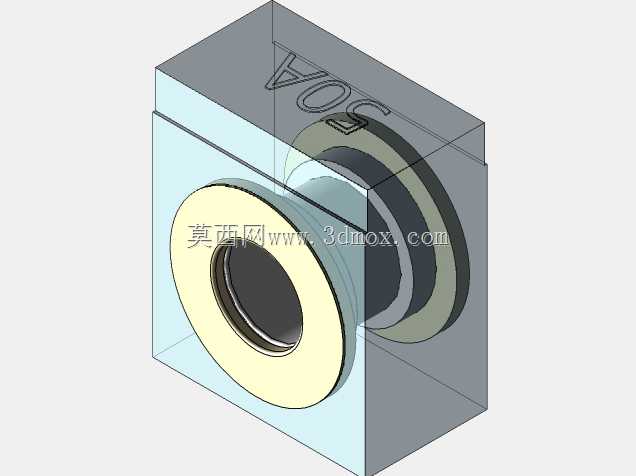

从结构设计逻辑来看，这款保险丝采用方块式主体搭配单侧螺栓接线端的布局，主体外壳采用绝缘耐温的工程材质封装，既可以隔绝内部带电部件与周边金属构件的接触风险，也能抵御车载环境下的温度交变、油污侵蚀与振动冲击。外露的环形接线端采用镀覆处理的导电金属材质，表面平整度控制在合理公差范围内，安装时可通过螺栓将接线端与车载配电座、线束端子紧密压合，降低接触电阻，避免大电流工况下接线位置出现过热问题。主体外壳上预留的规格标识区域，直接模压额定电流参数，方便生产装配与后期维保环节的快速识别，避免错装规格不匹配的保护器件。

从安装边界与尺寸适配角度分析，这款保险丝的方块式主体结构可直接嵌入车载配电盒的对应安装位，单侧伸出的环形接线端与安装座的螺栓柱位置完全匹配，安装时不需要额外的转接结构，仅需匹配对应规格的紧固螺母与防松垫片即可完成固定，整体安装占用空间紧凑，可适配现有主流车型配电盒的安装空间要求。在建模过程中，需要重点把控几个关键尺寸的公差配合：首先是环形接线端的内孔直径，需要与常用的车载配电螺栓直径形成间隙配合，保证安装时可顺利套入，同时避免间隙过大导致压合后接触面积不足；其次是主体外壳的外形尺寸，需要与配电盒内的安装卡槽尺寸匹配，保证装配后不会因车辆行驶振动出现松脱移位；最后是内部熔丝腔体的密封结构，需要保证封装后外界的水汽、粉尘无法进入腔体内部，避免熔丝出现非正常腐蚀熔断。

在实际车载应用场景中，这类螺栓式保险丝相比插片式保险丝，可承受更大的持续载流量，同时螺栓固定的方式抗振性能更优，不会因车辆长期行驶的颠簸出现接触松脱的问题，因此常被布置在车辆发动机舱内的主配电回路中，为起动机、发电机、车载大功率电控单元等核心部件提供过流保护。设计选型时，除了匹配额定电流参数，还需要确认保险丝的安装方向与周边线束的走线路径不发生干涉，接线端压合后需要保证扭矩符合工艺要求，避免压合力不足导致接触电阻过大，或是压合力过大导致接线端变形损坏。建模过程中对内部熔丝的结构还原也需要符合实际器件的特性，熔丝的熔断特性与材质、截面积、散热条件直接相关，模型中还原的熔丝布局与腔体空间，需要和实际产品的散热路径匹配，才能为后续的配电盒热仿真、结构强度仿真提供准确的数模基础。
