车用电动雨刮执行机构结构设计

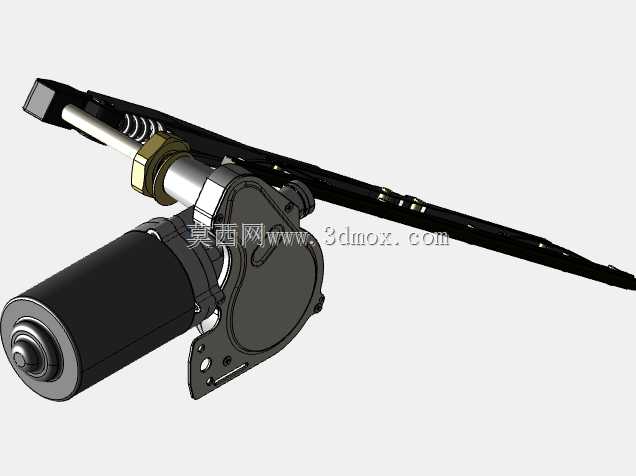

这套雨刮执行机构的三维结构，完整还原了车用雨刮系统从动力输出到刮臂摆动的全链路传动逻辑，在日常的整车零部件选型、逆向结构校核以及教学演示场景中都能直接作为参考基准。不同于简化的示意模型，这套结构把电机端的减速蜗轮腔、输出轴的密封衬套、刮臂的弹簧压合结构都做了完整的实体还原，没有做过度的几何简化，能直接用于干涉检查、运动仿真的前置参考。

从实际装车场景来看，这类雨刮机构主要适配乘用车辆、工程作业车辆的前风挡清洁需求，部分同结构改型也可用于船舶驾驶舱、工程机械设备操作室的视窗清洁场景。核心功能是将直流电机的高速旋转运动，通过蜗轮蜗杆减速机构降速增扭后，转换为刮臂的往复扇形摆动，带动刮片贴合玻璃表面完成雨水、浮尘、污渍的刮除作业，保证驾驶人员的前方视野清晰度，是车辆主动安全配置里不可或缺的基础部件。

在功能特性的设计上，这套结构做了多维度的工程考量：动力端采用直流永磁电机搭配蜗轮蜗杆减速副，蜗杆直接集成在电机输出轴上，蜗轮腔同时作为电机的端盖连接结构，大幅压缩了动力单元的轴向尺寸，能适配车辆前围板下方狭窄的安装空间；输出轴位置设置了多层橡胶油封与铜质衬套，既可以阻挡雨水、灰尘侵入减速腔内部，也能为输出轴提供径向支撑，降低长期摆动带来的轴系磨损；刮臂与输出轴采用花键配合的连接方式，配合锁紧螺母实现周向固定，安装时可以根据刮片的初始停靠位置微调刮臂的安装角度，适配不同弧度的风挡玻璃型面；刮臂中段内置了圆柱压缩弹簧，能持续为刮臂提供指向玻璃表面的下压力，保证刮片在不同车速、不同风阻条件下都能均匀贴合玻璃，避免高速行驶时刮臂浮起导致的刮净度下降问题。

从设计思路的层面拆解，这套结构优先平衡了安装紧凑性与维护便利性：电机壳体与减速腔采用压铸铝合金材质的一体化设计，既保证了壳体的结构强度，也能通过壳体表面的散热筋带走电机长时间工作产生的热量；刮臂采用冲压钢板弯折成型的结构，在保证臂身刚度的前提下尽可能降低自重，减少摆动过程中对输出轴的冲击载荷；刮片连接端采用快拆式卡扣结构，后期更换磨损的刮片时不需要拆卸整个刮臂，只需要按压卡扣即可完成刮片的拆装，大幅降低后期维护的操作难度。

关于外形尺寸与安装边界，这套机构的动力单元径向最大尺寸约为75mm，轴向总长度从电机尾端到输出轴端面约为130mm，输出轴的中心安装高度距离减速腔安装基准面约为28mm，安装法兰面设置了三个呈三角形分布的M6安装孔，孔位间距分别为42mm、48mm、55mm，安装时需要在安装面与法兰之间加装3mm厚的橡胶减震垫，既可以缓冲电机工作时产生的振动传递到车身，也能填补安装面的平面度误差，避免壳体受力变形。刮臂的总展开长度约为480mm，摆动扇形角度覆盖110度范围，安装时需要保证刮臂在左右两个极限摆动位置时，刮片边缘距离风挡边框的预留间隙不小于15mm，避免摆动过程中刮臂与风挡边框、A柱内饰板发生运动干涉；输出轴伸出安装面板的长度需要控制在12mm到18mm之间，过长会导致密封衬套压缩量不足出现漏水问题，过短则会导致花键啮合长度不足，长期摆动容易出现花键磨损松旷的故障。

在实际建模校核过程中，这套结构的运动副设置完全按照实际装车的连接关系定义：电机转子与壳体之间设置旋转副，蜗杆与蜗轮之间设置齿轮啮合副，输出轴与减速腔之间设置旋转副，刮臂与输出轴之间设置固定副，刮片与刮臂末端设置旋转副以适配玻璃曲面的角度变化，仿真过程中可以直观看到刮臂在全行程范围内的运动轨迹，提前排查可能存在的干涉点，也能通过扭矩仿真校核减速机构的输出扭矩是否满足不同刮臂长度下的负载需求，为后续的零部件选型、结构优化提供直观的三维参考。
