车载宽压遮阳篷照明灯具结构设计

这款宽压照明灯具主要适配旅居车、拖挂房车等休闲车辆的外置遮阳篷区域，作为户外驻车时的辅助照明载体，解决驻车状态下遮阳篷下方区域光线不足的问题，满足用户在车外整理物品、临时休憩、简易操作时的基础照明需求，同时也可适配部分小型船舶的舱外遮阳区域照明场景，适配12V、24V等常见车载直流供电体系，9-33V的宽电压设计可覆盖车辆启动、怠速、电瓶亏电等不同状态下的电压波动区间，避免电压不稳导致的灯具烧毁或亮度异常问题。

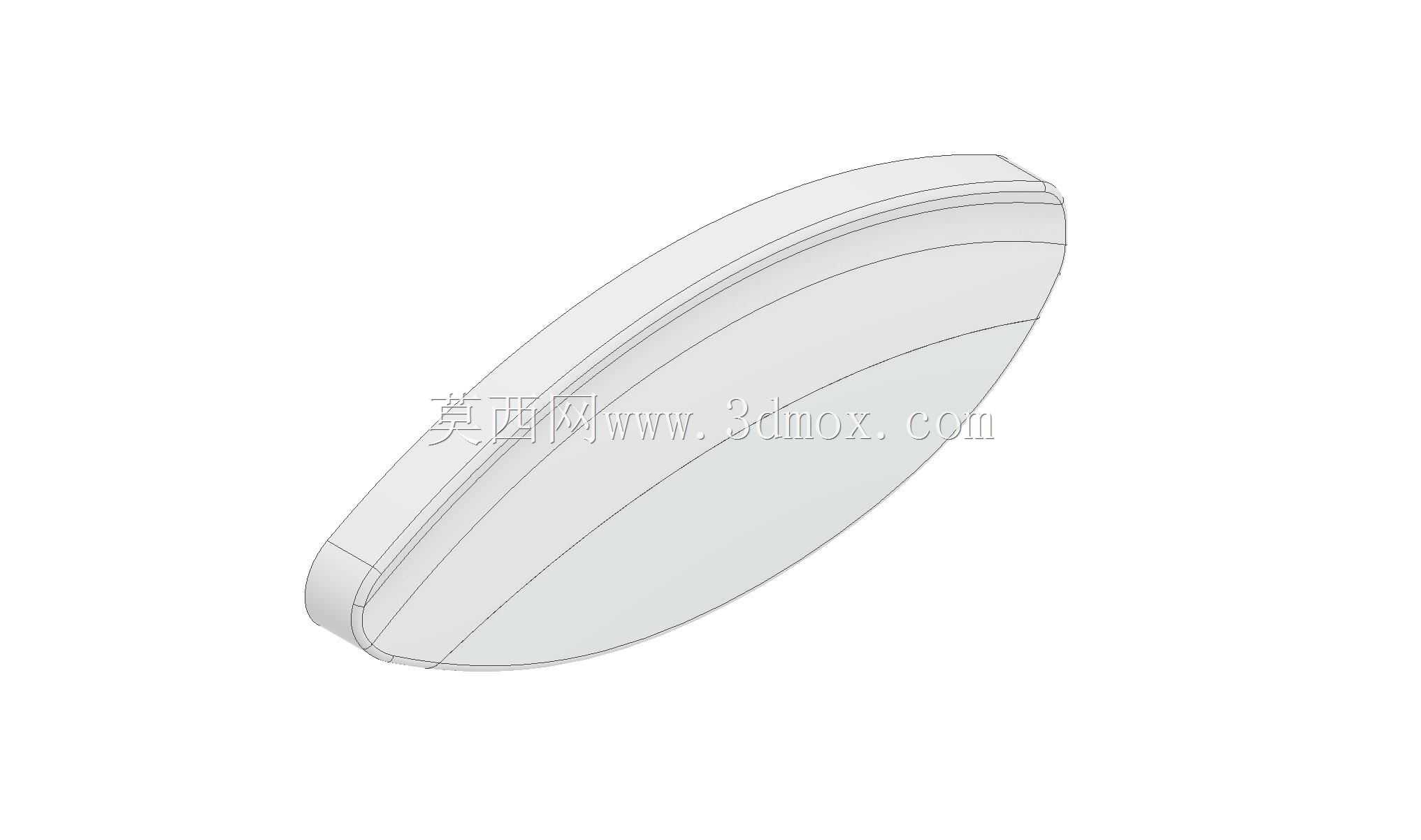

从结构设计层面看，整体采用流线型扁椭球外形，外壳边缘做了大圆弧过渡处理，没有尖锐棱角，一方面降低车辆行驶过程中的风阻系数，减少外置部件带来的风噪与行车阻力，另一方面也能避免人员在车外活动时磕碰受伤，外壳的曲面弧度经过反复调整，既保证内部LED灯板、驱动模块的安装空间，又尽可能压缩整体厚度，减少突出车身的尺寸，降低剐蹭风险。灯具的出光面采用漫散射光学结构设计，光线投射范围覆盖遮阳篷下方的常规活动区域，不会出现局部光斑过亮、周边区域照度不足的问题，同时光线角度做了向下倾斜的限位设计，避免光线直射对向行人或车辆驾驶员，减少光污染与行车安全隐患。

安装边界方面，这款灯具的背部预留了标准的嵌入式安装卡位与螺丝固定孔位，适配多数旅居车出厂预留的外置灯具安装位，不需要对车身钣金做额外的打孔改造，安装时仅需将背部卡位卡入预留槽位，再通过两侧的固定螺丝锁紧即可完成机械固定，接线端采用快插式防水接头，防护等级满足户外露天使用的防雨防尘要求，即使遇到雨天也不会出现线路短路问题。整体外形的长宽比例经过优化，长度方向覆盖常规遮阳篷单段照明的覆盖范围，宽度方向控制在较窄的区间，不会过度占用车身侧面的安装空间，可与车身外置的其他配件如行李架、侧边帐、外接水电接口等保持足够的安全间隙，避免安装干涉。

从功能特性上看，灯具内部的驱动模块做了灌胶密封处理，除了防水防尘之外，还具备一定的抗震性能，可适应车辆行驶过程中的颠簸震动，不会因为长期震动导致内部元器件松脱、焊点脱落。外壳采用耐候性工程塑料材质，可长期承受户外紫外线照射、高低温交替变化，不会出现外壳脆化、发黄开裂的问题，适配不同地域的气候使用环境。灯具的散热结构集成在外壳背部，通过背部的散热筋条与车身钣金接触，将LED工作时产生的热量传导出去，不需要额外加装散热风扇，提升整体结构的可靠性，减少故障点。

在实际选型适配过程中，设计人员需要重点核对安装位的预留尺寸，确认安装面的平整度，避免因为安装面凹凸不平导致灯具固定后出现应力集中，长期使用出现外壳开裂的问题；接线时需要注意正负极的匹配，虽然宽压模块具备一定的反接保护，但长期反接仍会影响驱动模块的使用寿命；灯具的安装高度建议控制在距离地面1.8米到2.2米的区间，这个高度下的光线覆盖范围最合理，既不会因为安装过高导致照度不足，也不会因为安装过低容易被过往物品磕碰损坏。

建模过程中，需要重点还原外壳的曲面顺滑度，确保分型线的位置与实际产品一致，内部的灯板安装柱、驱动模块固定位、接线槽等结构都需要按照实际尺寸1:1还原，方便后续做安装干涉检查、装配模拟，也可用于改装场景下的安装位适配验证，帮助改装人员提前确认安装空间是否充足，避免实际安装时出现尺寸不匹配的问题。灯具的边缘密封槽结构也需要准确建模，这个位置是安装防水胶圈的部位，尺寸精度直接影响整灯的防水性能，建模时需要严格控制槽宽与槽深的公差，确保胶圈装配后有足够的压缩量，实现可靠的密封效果。
