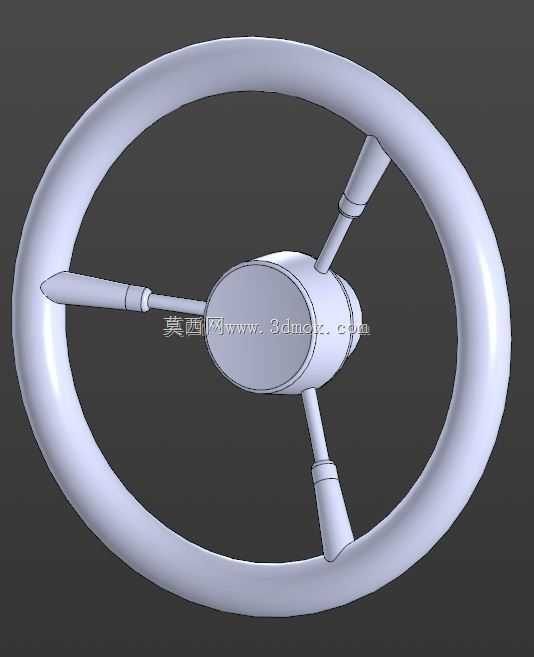

船用三辐式操舵手轮结构设计

　　在中小型内河作业船、休闲游艇以及港作拖轮的驾驶舱操控系统中，操舵手轮是直接对接舵机传动链路的核心人机交互部件，其结构合理性直接影响舵角控制精度与长时间操舵的操作舒适度，本次设计的三辐式操舵手轮，正是针对小型船舶驾驶舱的安装空间与操作需求完成的结构方案。从实际使用场景来看，这类手轮通常安装在驾驶台倾斜操作面上，安装基准面与驾驶台面板贴合后，中心轴套直接连接舵机的输入轴端，不需要额外加装转接法兰，这就要求设计阶段必须严格控制中心轮毂的轴向尺寸，避免轴套突出过长干扰驾驶人员腿部操作空间，同时轮缘的握持直径需要适配成年男性手掌的自然握持弧度，轮缘截面采用椭圆过渡造型，而非正圆形截面，能够减少长时间操舵时手掌局部的压强集中，在连续航行4-6小时的操舵作业中，可有效降低手部疲劳感。

　　三辐条的布局并非均匀120度分布，而是将其中一根辐条设置在水平朝向驾驶人员的正前方位置，剩余两根辐条分别向斜后上方对称分布，这种布局是考虑到船舶操舵过程中，常用舵角范围集中在左右各35度区间内，正前方的辐条能够在小舵角调整时提供最直接的施力点，而斜上方的两根辐条则在大舵角转向时，方便手部快速换位握持，不会出现辐条卡滞手腕的问题。辐条与轮缘、轮毂的连接位置均做了大圆角过渡处理，并非直角衔接，这一设计细节一方面是为了降低注塑或者金属铸造过程中的应力集中问题，避免零件在承受突发操舵冲击力时出现连接位置断裂，另一方面也能消除握持时的棱角硌手感，提升操作安全性。

　　中心轮毂采用阶梯轴孔设计，轴孔内部预留了键槽安装位置，能够适配标准平键连接，保证舵角传递过程中不会出现轴与手轮之间的相对滑动，轮毂外侧的圆柱面做了轻微的锥度收窄，既方便装配时的导向对位，也能在轮毂端面预留出品牌标识或者舵角刻度的粘贴位置，不会因为锥面结构导致标识粘贴不平整。从安装边界来看，轮缘的外圆直径控制在320mm，这个尺寸是经过多轮实船测试确定的，直径过小会导致操舵时需要施加更大的转动力矩，直径过大则会占用过多驾驶台操作空间，容易和旁边的油门操纵杆、仪表按钮产生干涉；手轮整体的轴向厚度不超过65mm，安装后轮毂后端距离驾驶台面板的间隙控制在10mm，既不会因为间隙过小出现转动摩擦，也不会因为间隙过大导致杂物掉入轴系连接位置。在材料选型的适配设计上，整个手轮的结构壁厚做了均匀化处理，轮缘的壁厚保持在8mm，辐条的壁厚从轮毂端的12mm平滑过渡到轮缘端的7mm，这种变壁厚设计既保证了辐条的抗弯强度，也能减少注塑成型时的缩痕问题，如果采用铝合金铸造工艺，均匀的壁厚也能降低铸件内部出现气孔、缩松的概率。轮缘的外表面没有设计额外的防滑凸点，而是做了细微的磨砂纹理处理，这是因为船舶驾驶舱内经常会存在溅水情况，过于突出的防滑凸点在手部沾水后反而会产生硌手的问题，细微磨砂纹理既能保证足够的握持摩擦力，也方便日常清洁擦拭，不会在缝隙中积存灰尘与油污。

　　在结构验证阶段，针对手轮的抗扭强度做了对应设计，当在轮缘位置施加500N的瞬时切向力时，辐条与轮毂的连接位置最大应力控制在材料屈服强度的30%以内，能够应对紧急避让时的快速打舵操作，不会出现结构变形。另外，手轮的整体重心落在中心轴的轴线上，转动过程中不会出现偏心晃动的问题，这就要求在建模阶段对每一根辐条的质量分布做对称匹配，避免因为重心偏移导致舵机回中时出现额外的阻力矩，影响舵角回中的精度。对于维修更换场景来说，该手轮的中心轴孔尺寸采用行业通用的标准规格，不需要对原有舵机轴做任何改装就能直接替换安装，轮毂上的紧固螺丝孔采用沉头设计，螺丝安装后端面与轮毂表面齐平，不会突出表面勾挂衣物或者划伤手部。
