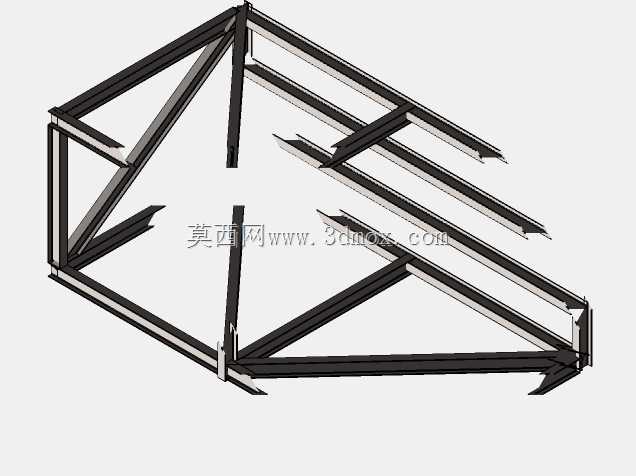

七米长型材焊接滑橇承载框架结构

　　这类长尺寸滑橇结构，常见于长尺寸工件的车间内部转序、涂装线输送、重型物料工位间移位场景，区别于常规短尺寸滑橇，七米级的长度规格，主要适配长轴类、长型材类、长条型焊合件的承载需求，避免工件在输送过程中因支撑跨距过大产生挠曲变形。从结构本身来看，整体采用等边角钢与矩形型钢搭配焊接的框架形式，没有额外的钣金蒙皮或者复杂的包覆结构，所有受力构件完全外露，一方面是为了降低整体自重，减少输送线的负载压力，另一方面外露的框架结构也方便日常检查焊缝开裂、构件变形的情况，维护时不需要拆解额外的防护结构。

　　设计时首先要考虑的是整体的刚度匹配，七米的长度如果单纯用单根型钢做纵梁，在额定负载下很容易出现下挠，所以纵梁采用了双型钢并行的布置形式，中间间隔布置横向支撑肋，同时在受力集中的起吊位置、工件支撑点位增加斜向的三角加强筋，利用三角形结构的稳定性抵消纵向的弯曲应力，不需要额外增加型材壁厚就能达到刚度要求，兼顾了材料成本和结构性能。安装边界上，整体宽度适配常规的滚床输送、链式输送的轨道间距，底部的支撑脚位置刚好对应输送线的承载托轮点位，不会出现偏载压偏轨道的情况，两端的导向结构做了斜切收口处理，在转序进入不同工位输送段时，能自动修正位置偏差，不需要人工额外对位。

　　结构上没有设置复杂的夹紧或者定位机构，属于通用型承载滑橇，只要工件的底部支撑点位在框架的承载梁范围内，都可以直接放置使用，适配不同批次、不同外形的长尺寸工件转序需求，不需要针对单一工件做定制化改造。焊接工艺上，所有的连接节点都采用满焊处理，避免长期受交变载荷出现焊缝开裂的情况，型钢的下料端口都做了倒角处理，去除毛刺飞边，防止转运过程中划伤工件表面或者操作工人。考虑到车间使用时可能存在的磕碰情况，所有外露的构件棱边都做了钝边处理，框架的对角线公差控制在毫米级，保证在输送线上运行时不会出现卡滞、跑偏的问题。

　　这类滑橇在重型机械制造、钢结构加工、长管材生产车间的使用频率很高，相比专用的输送工装，通用型框架滑橇的复用性更强，不需要频繁更换工装就能适配不同的生产批次，能有效降低车间的工装投入成本。结构设计时没有采用一体化的整梁设计，而是分段拼接后焊接成型，一方面是方便原材料的采购和下料，常规的型材定尺长度多为六米，七米的规格如果用整梁需要额外定制，成本更高，分段拼接的形式可以利用常规定尺型材下料，减少材料浪费；另一方面分段拼接的结构在局部出现变形或者损坏时，可以单独切割更换损坏的段，不需要整体报废，降低后期的维护成本。滑橇的整体高度做了统一的标准化设计，和车间内其他规格的滑橇保持一致的支撑高度，这样在不同工位的顶升、转位机构不需要调整行程参数，就能兼容所有滑橇的使用，提升整线的通用适配性。在受力点位的布置上，横向支撑的位置避开了工件常见的吊装绑带点位，方便工件吊装时直接从滑橇上起吊，不会出现支撑梁干涉吊具的情况，同时框架中间预留的镂空位置，也方便涂装作业时沥液、烘干作业时空气流通，减少积液残留带来的工件锈蚀问题。
