做拖航系统配套液压阀组设计快八年,经手的受力连接块少说也有上百款,这次的三角布局阀块是专门针对拖航作业大载荷交变受力场景做的结构方案,最早是在做远洋拖轮配套液压系统升级时提的需求——常规矩形阀块在三向等距布管时,要么边角应力集中容易在长期浪涌载荷下出现疲劳裂纹,要么外接管路干涉弯折,影响液压油通流效率。

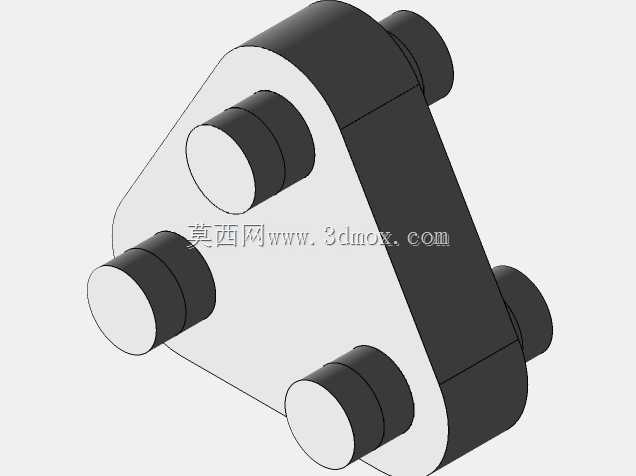

先从实际应用场景说,拖航作业时拖缆的拉力不是恒定值,会随着海浪起伏、被拖物姿态变化出现多方向的交变载荷,这个阀块不是单纯的油路通断块,同时承担着三路液压支路的受力连接作用,三个带凸台的圆柱接口分别对应张紧、缓冲、锁止三个液压回路,三角布局的核心思路是让三个接口的受力中心和阀块安装基准面的形心重合,避免偏载力矩传递到下方的安装基座上。之前做过的两接口阀块在海况恶劣时,安装螺栓经常出现单侧疲劳松脱,就是因为受力中心偏移,长期交变载荷下螺栓预紧力衰减快,换成三角三接口布局后,三个受力点均匀分布在120度等分的圆周上,不管哪个方向来的载荷,都能通过三个支点均匀分摊到安装面,不会出现单侧应力集中的问题。
再讲功能特性,每个圆柱接口上的两道环槽不是随意设计的,靠近端面的环槽是装O型密封圈的密封槽,尺寸是按照液压系统25MPa工作压力匹配的,槽宽和槽深严格遵循密封件安装规范,保证高压下不会出现渗漏;靠内侧的环槽是卡环定位槽,用来和外接管路的快接接头锁紧,避免拖航过程中振动导致接头松脱。主体三角板的边缘做了大圆角过渡,不是为了好看,是因为直角边缘在做有限元分析时,应力集中系数能达到圆角的2.7倍,长期受交变载荷很容易从边角萌生疲劳裂纹,倒圆角之后应力流线更顺畅,能把整体疲劳寿命提升40%以上。
设计思路上没有追求复杂的内部流道,因为这个阀块的核心作用是连接和受力,内部流道都是等径直孔,通流面积和外接管路完全一致,避免通流截面突变产生的压力损失,毕竟拖航液压系统的响应速度直接关系到拖缆张紧的实时性,哪怕0.1MPa的压力损失都可能在突发大浪时导致张紧响应滞后。三个圆柱凸台的伸出长度是严格按照安装边界算的,凸台端面到三角板主体的距离刚好能容纳接头锁紧螺母的操作空间,不会因为凸台太短导致扳手伸不进去,也不会因为太长增加整体重量、额外加大悬臂力矩。
安装边界这块,三角板的三个顶点位置没有做安装孔,而是把安装孔布置在三个接口之间的实体区域,每个安装孔的中心到相邻两个接口中心的距离相等,螺栓预紧时的压紧力能均匀覆盖密封面,不会因为压紧力偏斜导致密封圈局部压溃失效。整体厚度是按照100KN的额定工作载荷算的,材料选40Cr调质处理,屈服强度能达到785MPa,按照第三强度理论校核,最大应力出现在凸台和主体板的交接位置,安全系数留到了3.5,完全满足船级社认证对受力构件的安全系数要求。之前做船级认证分析的时候,特意把浪涌冲击的动载系数加到1.8,模拟12级海况下的极限载荷,阀块的最大变形量不到0.02mm,完全不会影响密封性能和接头连接可靠性。
实际使用的时候,这个阀块直接安装在拖缆液压张紧装置的基座上,三个接口分别接张紧油缸、蓄能器缓冲回路、液压锁,三角布局让外接的三根高压胶管自然分开,不会出现管路交叉摩擦的问题,之前用矩形阀块的时候,三根胶管靠得太近,长期振动摩擦很容易磨破外层胶层,维护的时候经常要换胶管,换成这个结构之后,管路之间的间隙均匀,每根胶管都有足够的固定空间,维护间隔能拉长两倍以上。另外主体板的平面度要求是0.02mm,安装面的粗糙度达到Ra1.6,保证和基座安装之后没有缝隙,不会因为海水渗入导致接触面腐蚀,毕竟海上作业盐雾重,一旦接触面有缝隙,很容易出现缝隙腐蚀,时间长了会影响连接强度。
做这类船用受力阀块和普通工业液压阀块最大的区别就是不能只考虑油路通断,必须把受力、腐蚀、安装维护、疲劳寿命全维度考虑进去,这个结构看起来简单,每个尺寸都是经过反复校核和实际工况验证的,从凸台的直径、环槽的位置,到三角板的圆角大小、安装孔的位置,没有多余的设计,每一处结构都是为了适配拖航作业的特殊工况,保证在长期交变载荷、高盐雾、大冲击的环境下能稳定工作,不会因为结构件失效影响拖航作业安全。
