可拆分式改进型填料函轴封结构

　　在工业泵类设备、内河及远洋船舶的轴系传动场景中，轴穿部位的动密封一直是运维环节的核心痛点，传统整环式填料密封在更换维护时，往往需要拆解端侧的联轴器、叶轮甚至传动轴承座，不仅停机周期长，对运维人员的装配技能要求也高，稍有不慎还会在回装过程中引入同轴度偏差，埋下后续轴系振动、密封偏磨的隐患。这款可拆分式填料函轴封，正是针对这类现场运维痛点做的结构优化，完全适配常规清水离心泵、化工流程泵以及船舶尾轴外露段的密封改造需求，不需要对原有轴系做大规模拆解，就能完成密封组件的更换与调整。

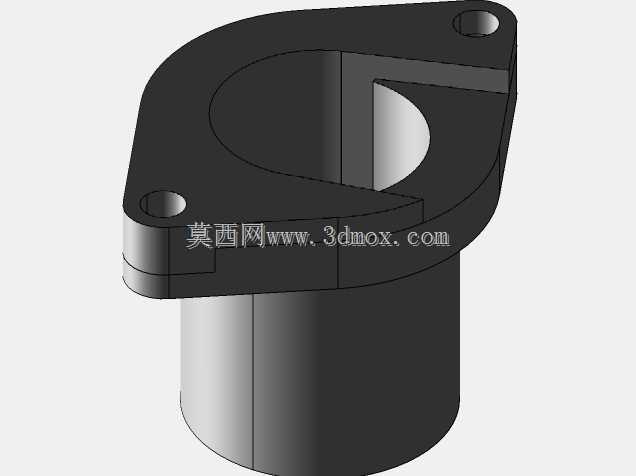

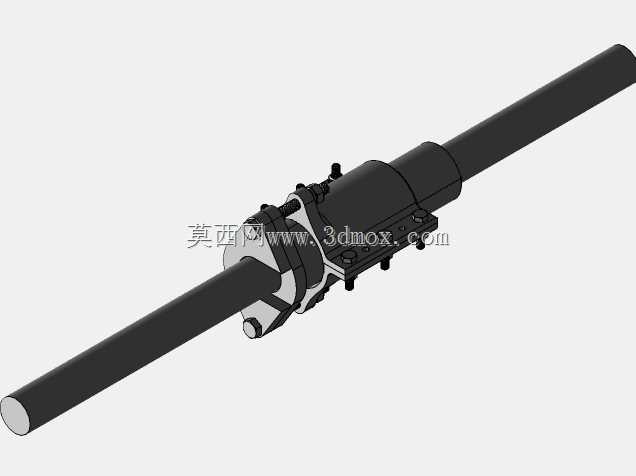

　　从实际功能来看，该结构核心作用是阻断轴与设备腔体之间的介质泄漏通道，既可以阻挡泵腔内的输送介质沿轴向外溢，也能避免船舶航行时外部江水海水倒灌进入尾轴舱，同时还能阻隔外界粉尘杂质进入腔体内部磨损轴面。结构上做了对开式的分体设计，整个函体、压盖都采用剖分结构，配合定位销与连接螺栓实现拼合定位，安装时不需要拆卸轴端的传动部件，直接将两半组件扣合在轴的对应位置即可完成装配，相比传统整体式填料函，现场维护的停机时间能压缩七成以上。

　　设计过程中重点考量了轴的径向跳动补偿能力，填料压盖的压紧螺栓做了均匀周向布置，调整时可以对称拧紧螺栓，逐步压缩填料的轴向压缩量，让填料能均匀贴合轴面，避免单侧压紧导致的偏磨问题；同时预留了填料磨损后的调整余量，当填料出现微量泄漏时，不需要拆开函体，只需对称微调压盖螺栓的压紧量就能补偿填料的磨损量，延长密封组件的整体使用寿命。针对不同的使用工况，结构里配置了两种不同结构的柱塞适配方案，一种适配常规的常温清水、润滑油类介质的密封场景，填料装填腔的深度匹配常规编制石棉盘根、碳纤维盘根的尺寸规格，另一种加长型柱塞装配结构则适配高压差、含少量固体颗粒的介质场景，能装填更多圈数的填料，还可以在填料中间加装隔环，引入冲洗水对填料部位做冷却冲洗，避免填料过热烧蚀或者颗粒嵌入填料磨损轴面。

　　从安装边界来看，该轴封的轴向安装尺寸控制得比较紧凑，不需要在轴上额外加工定位台阶，直接依托原有腔体的安装止口就能实现轴向定位，径向尺寸则和同规格的传统整体填料函保持一致，原有设备做密封改造时不需要扩大腔体的安装孔，也不需要改动端盖的连接螺栓孔位，能实现原位替换。装配时需要注意，两半函体拼合的结合面要做平整处理，拼合后内孔的同轴度要控制在0.05mm以内，避免内孔错边刮伤轴面或者切割填料；装填填料时要将每一圈填料的切口错开120度以上，逐圈装填后再均匀压紧压盖，初次压紧后要手动盘车检查轴的转动阻力，避免压得过紧导致填料过热烧损，运行初期允许有少量滴状泄漏，待填料磨合后再逐步调整压盖的压紧量，将泄漏量控制在合理范围内。这种可拆分结构的轴封，尤其适合那些连续运行不允许长时间停机的工况，比如市政供水的主干线水泵、船舶航行途中的应急密封更换，能大幅降低运维的人力与时间成本，也减少了大规模拆解轴系带来的装配误差风险。
