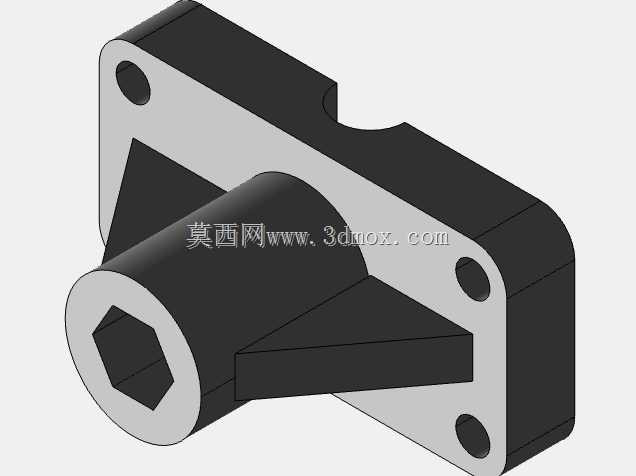

带加强筋六角内孔矩形安装支座

项目分类:通用机械零部件 发布时间:2025-11-10 ID:1093755
  • 带加强筋六角内孔矩形安装支座

在各类工业机械的阀组配套、仪器仪表装夹、小型传动单元固定场景中,这类带加强筋的安装支座是应用频次极高的结构连接件,主要承担载荷传递、部件定位、组件支撑的核心作用,区别于常规平板式安装座,该结构针对悬臂承载的受力场景做了针对性优化,能在有限安装空间内实现更高的结构刚度,避免长期受载后出现连接变形、定位偏移的问题。从实际使用场景来看,这类支座常被用在阀门阀块的侧装辅助支撑、气动管路的元件固定座、小型检测仪器的安装基座位置,尤其是当被支撑部件带有轴向载荷或者径向倾覆力矩时,底座与圆柱凸台之间的加强筋能有效分散应力集中点,避免凸台根部因为交变载荷出现疲劳断裂。

结构设计上,底座采用矩形轮廓,四个角位预留了贯通的螺栓安装孔,孔位做了沉台处理,安装时螺栓头可以完全沉入沉台内,不会突出底座表面影响安装贴合度,四个安装孔的位置度公差在建模时按照IT7级精度设定,能适配多数标准阀组、仪表的安装孔距要求,安装时不需要额外扩孔或者修配,直接采用标准内六角螺栓即可完成紧固。中心的圆柱形凸起是核心的配合定位段,内部加工的六边形通孔并非用于穿装螺栓,更多是用于和带六角轴头的部件做周向防转配合,装配时六角轴头直接穿入孔内即可传递扭矩,不需要额外加装键连接或者销钉,简化了装配工序,同时六边形孔的边角做了微小倒角,避免装配时尖角刮伤配合件表面,也能引导轴件顺利入孔。

设计过程中,加强筋的布置是核心考量点,最初的无筋方案在做有限元受力分析时,当凸台承受120N的径向载荷,根部最大应力达到了235MPa,已经接近普通Q235材料的屈服强度,长期使用必然出现变形,因此在凸台与底座连接的两个垂直方向各增设了一条三角形加强筋,筋的厚度取底座壁厚的0.8倍,既不会因为筋过厚导致注塑或者压铸时出现缩痕,也能有效将根部应力降低到87MPa,安全系数提升到2.7以上,完全满足常规工业场景的使用要求。同时底座的安装贴合面做了0.2mm的平面度要求,安装时能和安装基面完全贴合,不会出现翘边、间隙,保证连接的稳定性。

从安装边界来看,矩形底座的长宽尺寸适配常见的2英寸安装间距,圆柱形凸起的外径比底座安装孔的中心距小12mm,安装时相邻部件不会出现干涉,凸起的轴向长度根据常规配合深度设定,既能保证六角孔的配合长度足够传递额定扭矩,也不会因为凸台过长导致整体结构占用空间过大。底座的壁厚做了等厚设计,不管是采用机加工、压铸还是3D打印工艺制作,都能保证成型质量,不会出现壁厚突变导致的应力集中或者成型缺陷。在实际选型使用时,需要注意安装基面的平面度不能超过0.3mm,如果基面存在明显凸起或者凹陷,强行紧固螺栓会导致底座变形,进而影响中心凸台的同轴度,导致被支撑的轴件出现卡滞、转动不畅的问题;如果用于有振动的工况,可以在底座与安装基面之间加装薄橡胶减震垫,不会影响安装精度的同时能降低振动传递,延长连接件的使用寿命。
