带45度斜方孔棱柱形金属连接基座

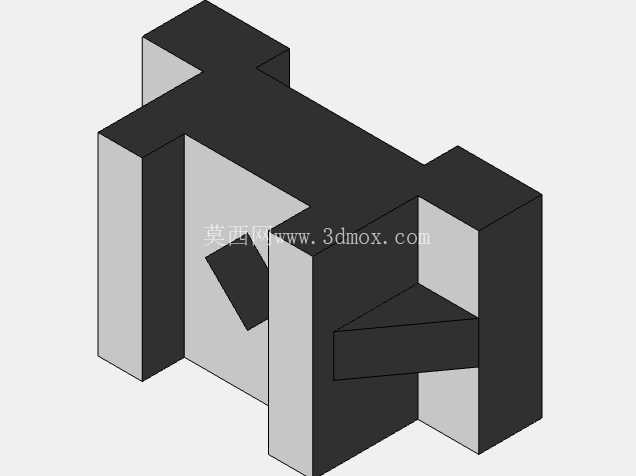

　　在自动化产线的工位定位模组、小型专用设备的框架拼接节点、工装夹具的支撑定位单元中，这类带斜向通孔的棱柱形金属零件是承担定位与刚性连接的核心构件，区别于常规直孔连接座，其斜向贯通的孔道设计，能够适配非正交方向的杆件穿插、销钉定位需求，解决多方向载荷传递时的应力集中问题。从结构设计逻辑来看，整体采用对称式棱柱构型，首先是为了满足双向安装的互换性要求，在设备装配环节无需区分正反朝向，能够大幅降低现场装配的识别成本与错装概率，侧面设置的阶梯状切口，并非单纯的减重设计，更多是为了避让相邻组件的安装凸台、走线槽或者运动部件的行程边界，避免装配时出现干涉问题，同时阶梯结构也能为相邻零件提供轴向定位的贴合面，减少额外调整垫片的使用。

　　零件上设置的约54度倾斜倒角，一方面是去除机加工后的锐边毛刺，避免装配过程中划伤操作人员或者损坏相邻零件的表面涂层，另一方面该倒角角度是经过受力校核确定的，能够在零件承受侧向冲击载荷时，引导应力沿倒角斜面均匀分散，避免直角处出现应力断裂的风险，尤其是在频繁启停、存在交变载荷的设备连接部位，这类倒角的结构合理性直接决定了零件的疲劳使用寿命。核心的45度旋转方形通孔，是整个零件的功能核心，区别于常规圆孔或者正对方孔，旋转45度的方孔能够适配方形截面的支撑杆件、传动方销的斜向穿插，当杆件穿入后，孔壁的四个平面能够与方杆的四个面完全贴合，传递扭矩的同时不会出现周向转动的间隙，相比键连接的结构，这种一体式的孔位设计省去了键槽加工与键块装配的工序，在一些对装配空间要求紧凑、传递扭矩不大的定位场景中，能够有效压缩整体结构的占用空间。

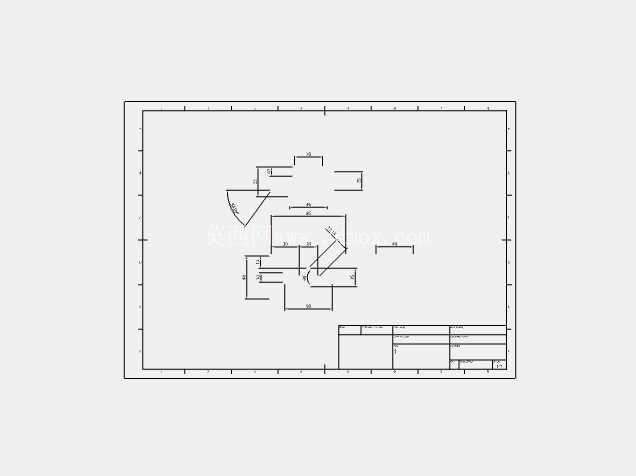

　　从尺寸边界来看，零件总长80毫米、总宽50毫米、总高46毫米，属于小型支撑连接类零件，安装时可以通过侧面的贴合面与设备框架的安装面贴合，利用周边的实体部分开设安装孔进行固定，整体的尺寸边界能够适配多数小型自动化设备、检测工装、实验台架的安装空间需求，不会因为尺寸过大挤占其他功能组件的布置空间。在实际选型应用中，这类零件多用于需要斜向支撑定位的场景，比如视觉检测支架的角度调节节点、小型物料导向机构的支撑座、工装夹具的斜向压头安装座，相比采用多个零件拼接实现斜向连接的结构，一体式的棱柱结构整体刚性更好，长期承受载荷不会出现拼接缝隙导致的位置偏移，能够保证设备长期运行后的定位精度保持性。

　　设计这类零件的三维模型时，首先要确定对称基准面，以零件的中心平面作为建模基准，先绘制主体棱柱的截面轮廓，拉伸生成基础实体后，再通过基准面的角度偏移，创建45度旋转的方孔切除特征，之后处理侧面的阶梯切口，切口的深度与宽度需要匹配相邻零件的凸台尺寸，保证装配时间隙控制在0.1到0.2毫米之间，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难。最后处理倾斜倒角时，要注意倒角的起始位置不能与方孔的边缘相交，避免倒角破坏孔壁的贴合面，影响方杆穿插后的接触精度，同时倒角的过渡要平滑，不能出现加工死角，避免后续热处理或者表面处理时出现积液、应力集中的问题。在实际加工环节，这类零件一般采用45号钢或者铝合金作为毛坯材料，通过铣削加工一次装夹完成大部分特征的加工，斜方孔的加工如果是金属材质可以采用线切割工艺保证孔位的角度精度与尺寸精度，如果是塑料材质则可以通过注塑成型直接做出孔位，不同材质的选择对应不同的应用场景，钢制零件多用于承载较大的设备连接部位，铝合金零件多用于对重量有要求的移动设备、检测仪器的支撑部位。
